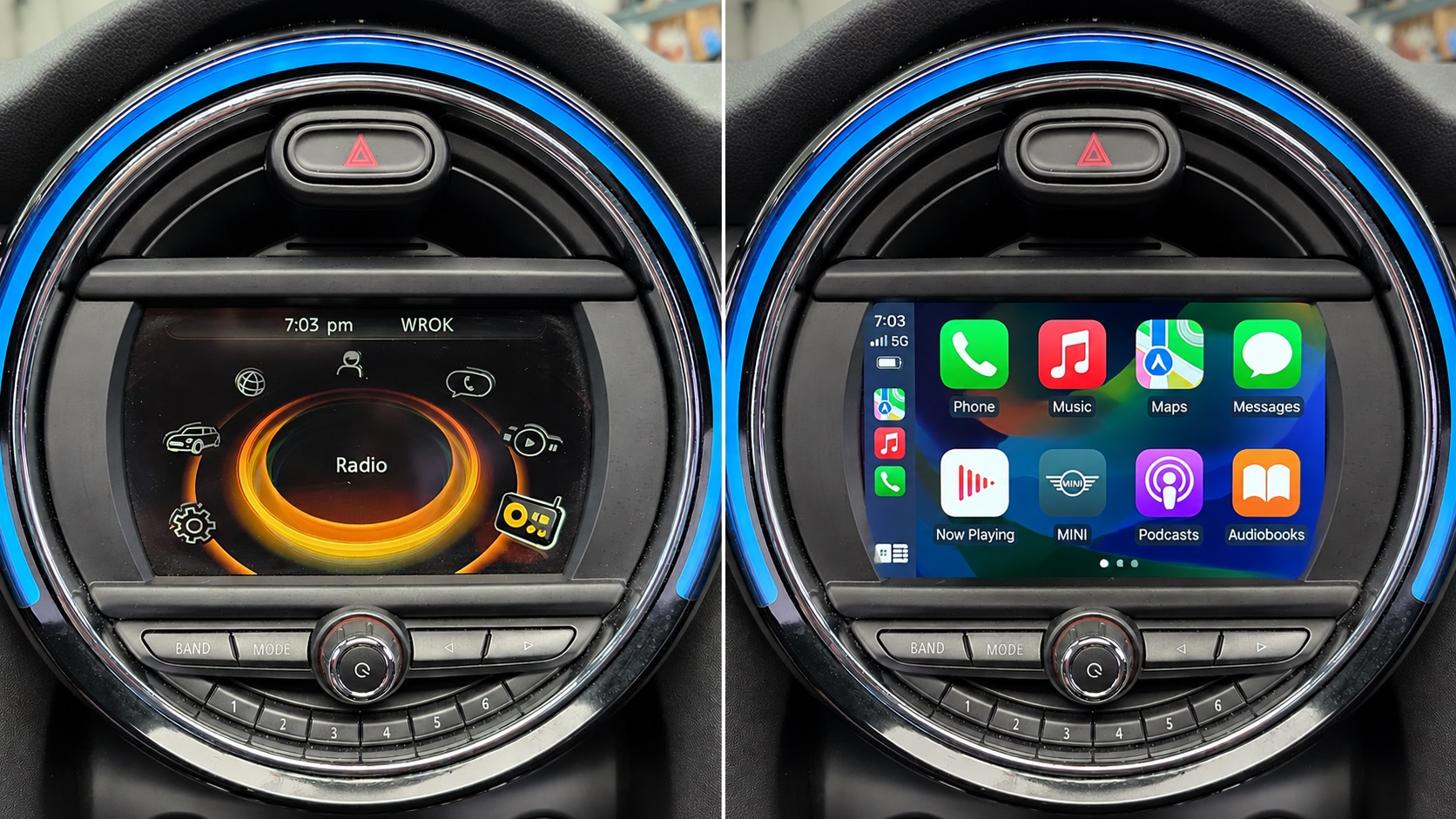

MINI F56/F57 Apple CarPlay & Android Auto nachrüsten (NBT)

Diese Anleitung gilt für folgende MINI Modelle mit NBT-System:

• MINI Cooper F56 (3-Türer)
• MINI Cooper F57 (Cabrio)
• Baujahr 2014–2017
• Fahrzeuge mit originalem BMW NBT-System

Das CarPlay-Modul unterstützt:

• Wireless Apple CarPlay
• Wireless Android Auto
• Bedienung über den originalen MINI Controller
• Nutzung der originalen Fahrzeugtasten
• Siri und Google Sprachsteuerung

Die Installation erfolgt vollständig Plug & Play.
Es müssen keine Kabel geschnitten oder gelötet werden.

Nicht kompatibel mit folgenden Systemen

Dieses Modul ist nicht geeignet für:

• MINI Fahrzeuge mit CIC-System
• MINI Fahrzeuge mit EVO-System
• Fahrzeuge ohne originalen Bildschirm

Wenn Sie sich nicht sicher sind, welches System Ihr Fahrzeug besitzt, vergleichen Sie bitte Ihr Menü mit den Bildern weiter unten oder kontaktieren Sie uns vor dem Kauf.

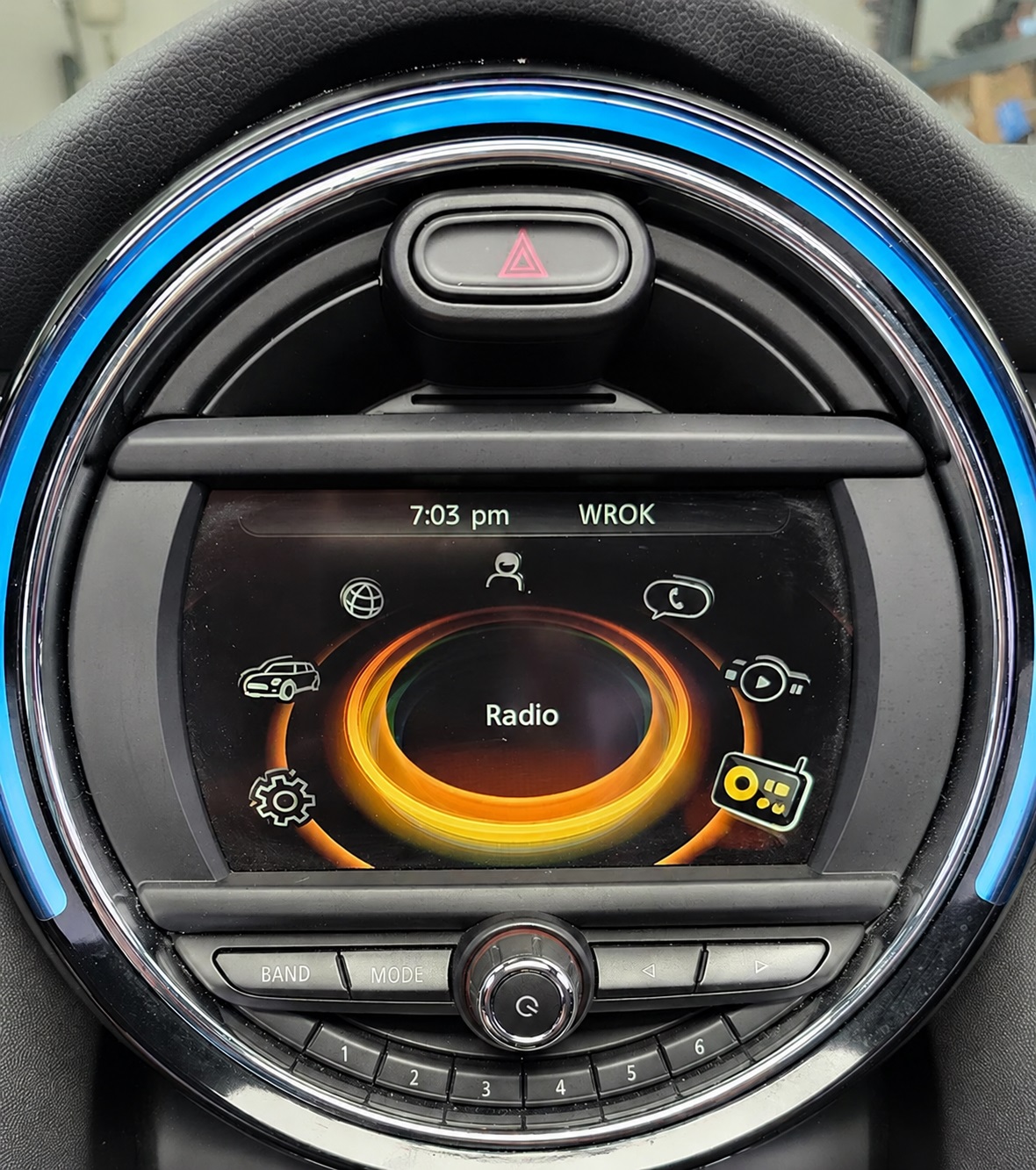

So erkennen Sie das MINI NBT-System

Typische Merkmale des NBT-Systems:

• Rundes Zentraldisplay
• BMW NBT Menüoberfläche
• Navigation Professional
• Baujahr meist zwischen 2014 und 2017
• Steuerung über den MINI Controller

Wichtig:
Fahrzeuge mit CIC-System benötigen ein anderes CarPlay-Modul.

Installationsinformationen

Information	Details
Installationszeit	ca. 1–2 Stunden
Schwierigkeitsgrad	Mittel
Plug & Play	Ja
Kabel schneiden erforderlich	Nein
Benötigte Werkzeuge	Kunststoffhebel, Torx-Schraubendreher

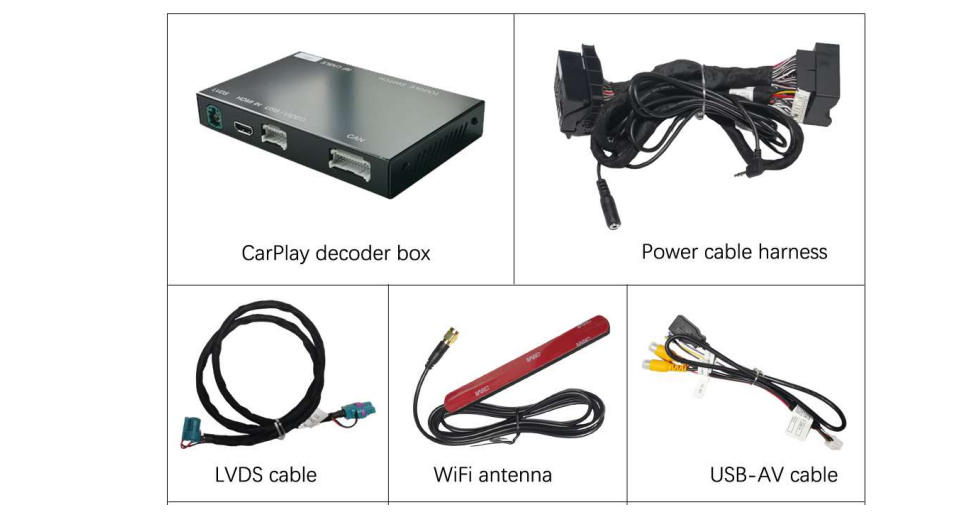

Lieferumfang

Im Lieferumfang enthalten:

• CarPlay Modul
• LVDS Kabel
• Plug & Play Stromkabel
• WiFi-Antenne
• USB-Kabel

Je nach Fahrzeugausstattung kann der Lieferumfang leicht abweichen.

Benötigte Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt:

• Kunststoffhebel / Demontagewerkzeug
• Torx T20 Schraubendreher
• Kleiner Schlitzschraubendreher
• Entriegelungshaken

Wichtiger Hinweis vor der Installation

Vor Beginn der Installation sollte das Fahrzeug vollständig ausgeschaltet werden.

Wir empfehlen außerdem:

• Den Fahrzeugschlüssel aus dem Fahrzeug zu entfernen
• Die Zündung auszuschalten
• Keine Stecker unter Spannung zu verbinden oder zu trennen

Dadurch vermeiden Sie mögliche Fehler im Infotainmentsystem.

Schritt 1: MINI Bildschirm ausbauen

Im ersten Schritt muss der originale MINI Bildschirm ausgebaut werden, um Zugang zur Headunit und den Anschlüssen zu erhalten.

Arbeiten Sie vorsichtig, um Kratzer an den Verkleidungen oder Beschädigungen an den Halteclips zu vermeiden.

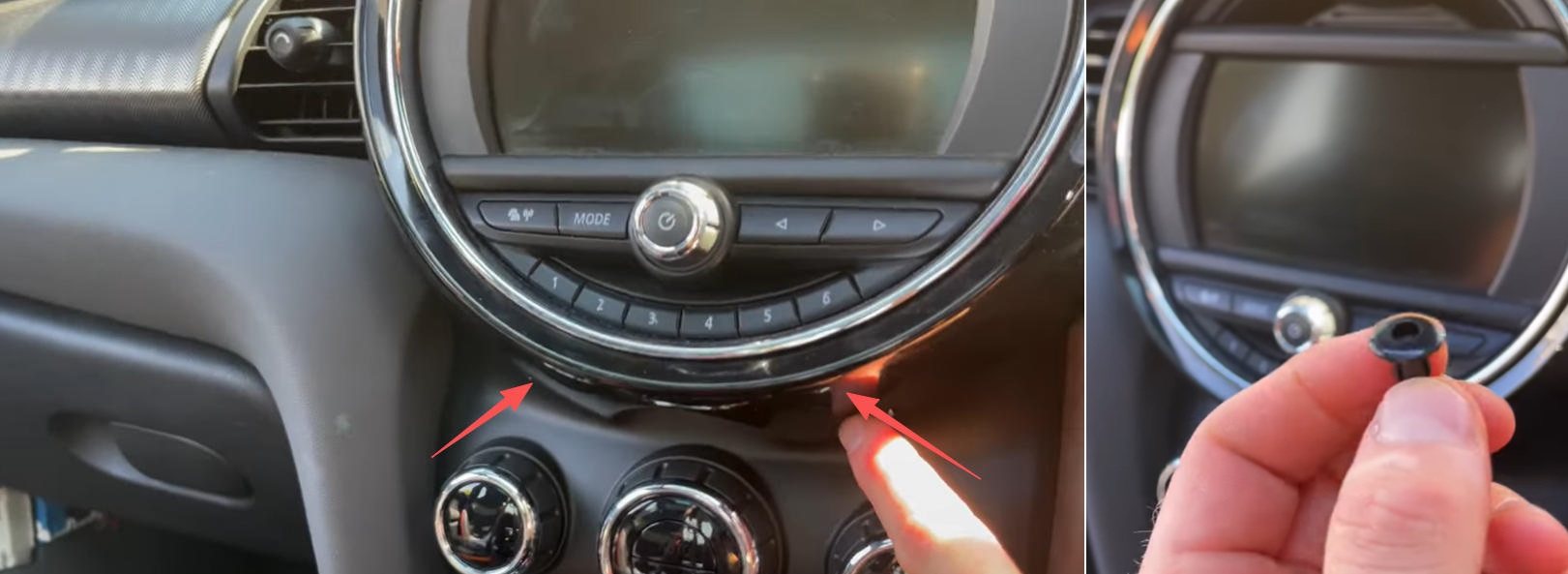

1.1 Kunststoff-Clips unter dem Bildschirm entfernen

Unterhalb des MINI Runddisplays befinden sich zwei Kunststoff-Clips, welche den äußeren Bildschirmrahmen fixieren.

Drücken Sie die Clips vorsichtig zusammen und ziehen Sie sie heraus.

Danach kann der runde Displayrahmen vorsichtig entfernt werden.

Hinweis:
Verwenden Sie möglichst ein Kunststoffwerkzeug, um Kratzer an den Verkleidungen zu vermeiden.

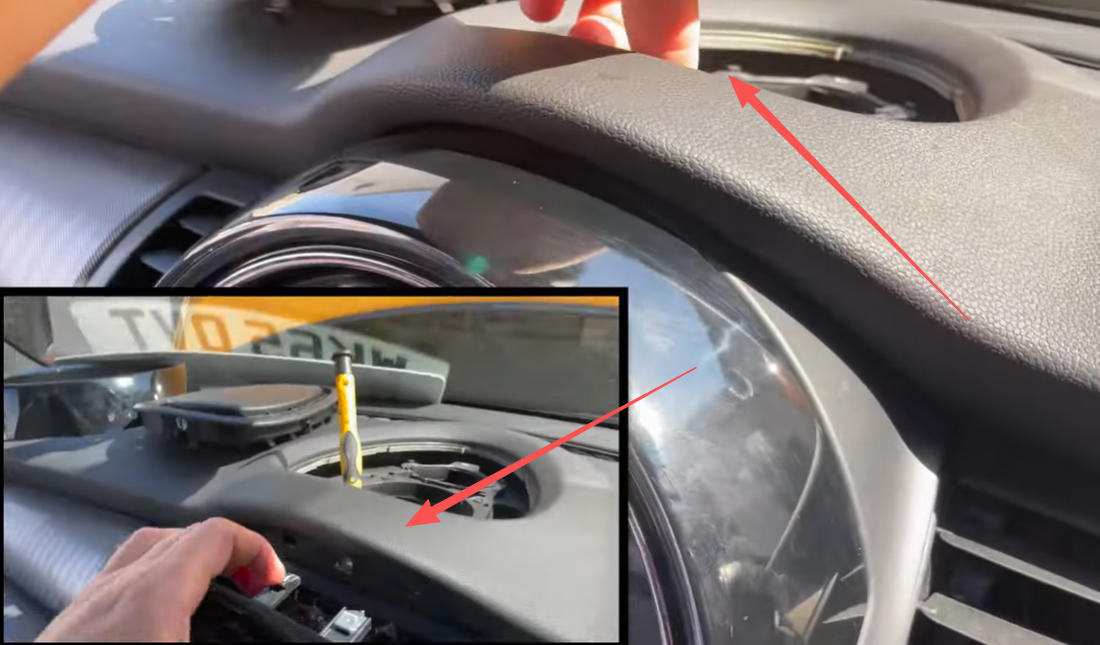

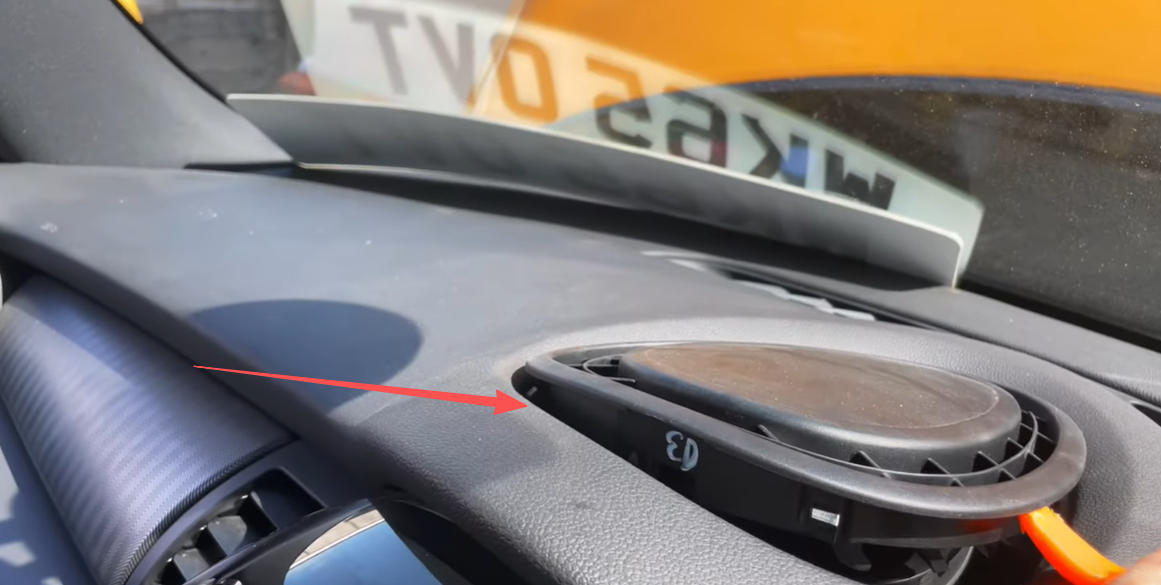

1.2 Obere Bildschirmhalterung entriegeln

Entfernen Sie vorsichtig die obere Abdeckung oberhalb des Displays.

Darunter befinden sich zwei kleine Öffnungen für die Entriegelung der Halteclips.

Führen Sie einen kleinen Schraubendreher vorsichtig in die Öffnung ein und drücken Sie leicht auf die Verriegelung, während Sie den oberen Bereich des Bildschirms vorsichtig nach vorne ziehen.

Wiederholen Sie den Vorgang auf der anderen Seite.

Wichtig:
Drücken Sie den Schraubendreher nicht zu tief hinein.
Die Halteclips können sonst in den Innenraum fallen und müssen anschließend aufwendig entfernt werden.

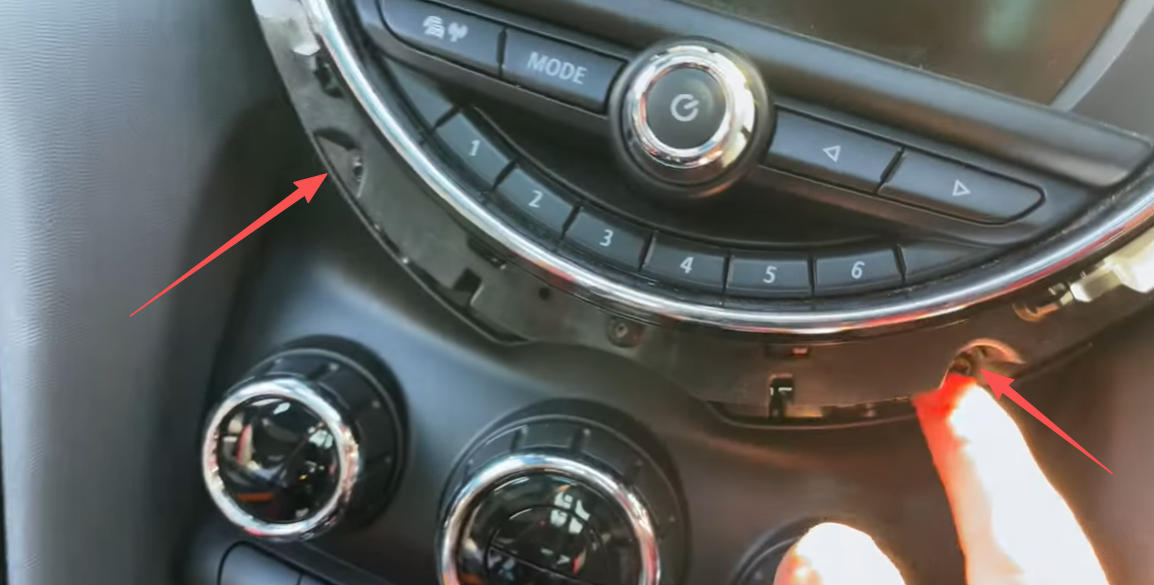

1.3 Befestigungsschrauben des Bildschirms entfernen

Nach dem Entfernen des äußeren Rahmens werden zwei Torx-Schrauben unterhalb des Bildschirms sichtbar.

Lösen Sie beide Schrauben mit einem Torx T25 Schraubendreher.

Der Bildschirm kann nun vorsichtig nach vorne herausgezogen werden.

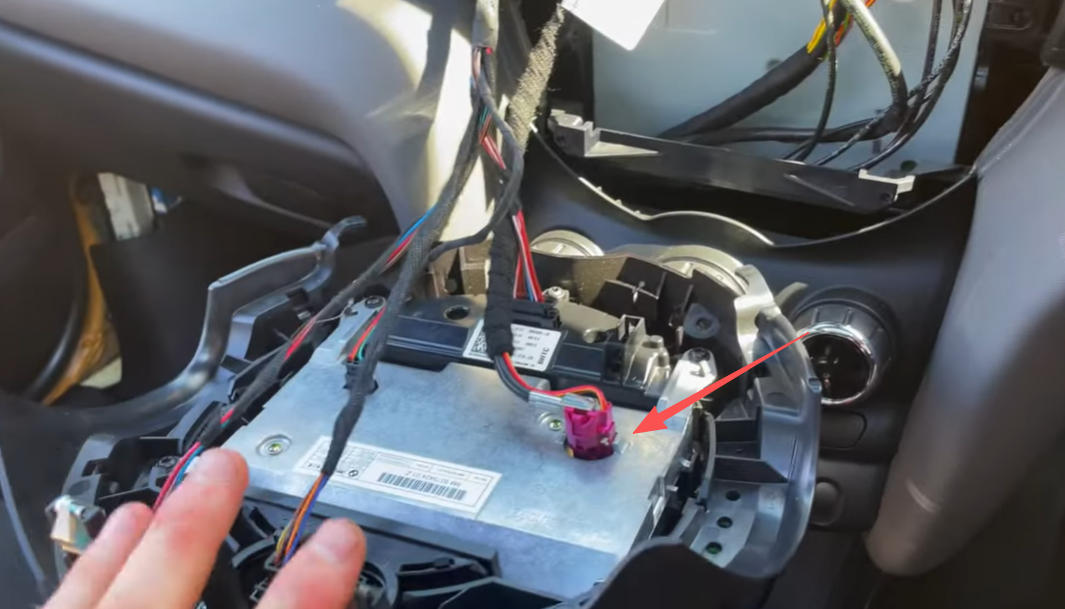

1.4 Originales LVDS-Kabel trennen

Auf der Rückseite des Bildschirms befindet sich das originale pinke LVDS-Kabel.

Trennen Sie dieses Kabel vorsichtig vom Bildschirm.

Dieses Kabel wird später mit dem CarPlay-Modul verbunden.

Hinweis:
Ziehen Sie niemals direkt am Kabel.
Lösen Sie den Stecker immer am Steckerkopf, um Beschädigungen zu vermeiden.

Schritt 2: MINI Headunit ausbauen

Nachdem der Bildschirm entfernt wurde, ist die originale MINI Headunit sichtbar.

Die Headunit befindet sich direkt hinter dem Display und muss ausgebaut werden, um das CarPlay Stromkabel anzuschließen.

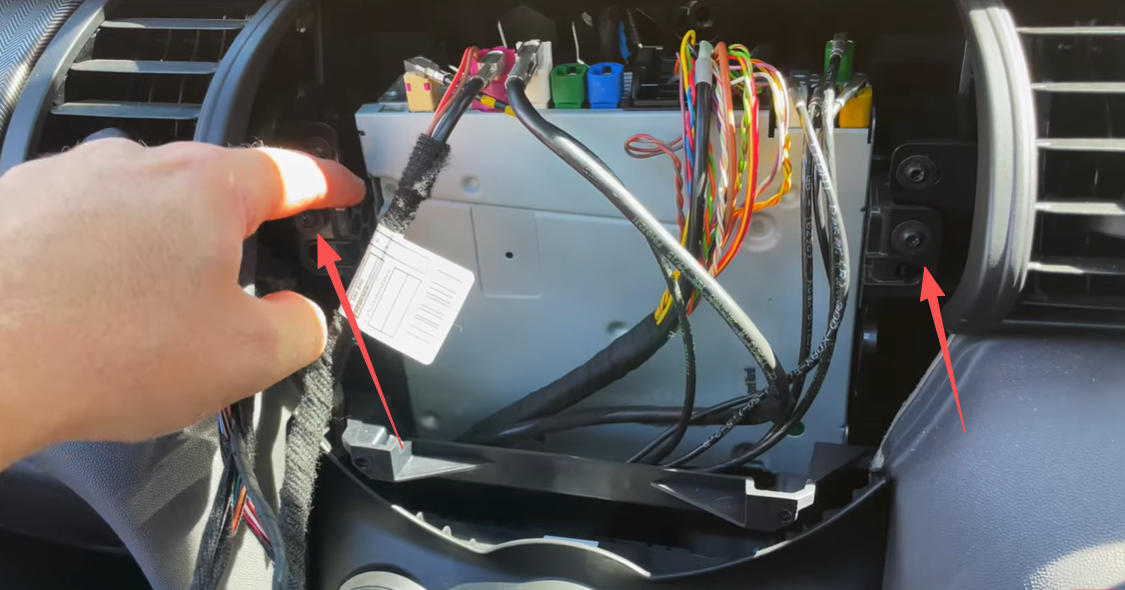

2.1 Befestigungsschrauben der Headunit entfernen

Links und rechts an der Headunit befinden sich zwei Befestigungsschrauben.

Lösen Sie beide Schrauben vorsichtig mit einem passenden Torx-Schraubendreher.

Die Headunit kann anschließend leicht nach vorne gezogen werden.

Hinweis:
Ziehen Sie die Headunit nur so weit heraus, dass die Anschlüsse auf der Rückseite erreichbar sind.
Die angeschlossenen Kabel dürfen nicht unter Spannung stehen.

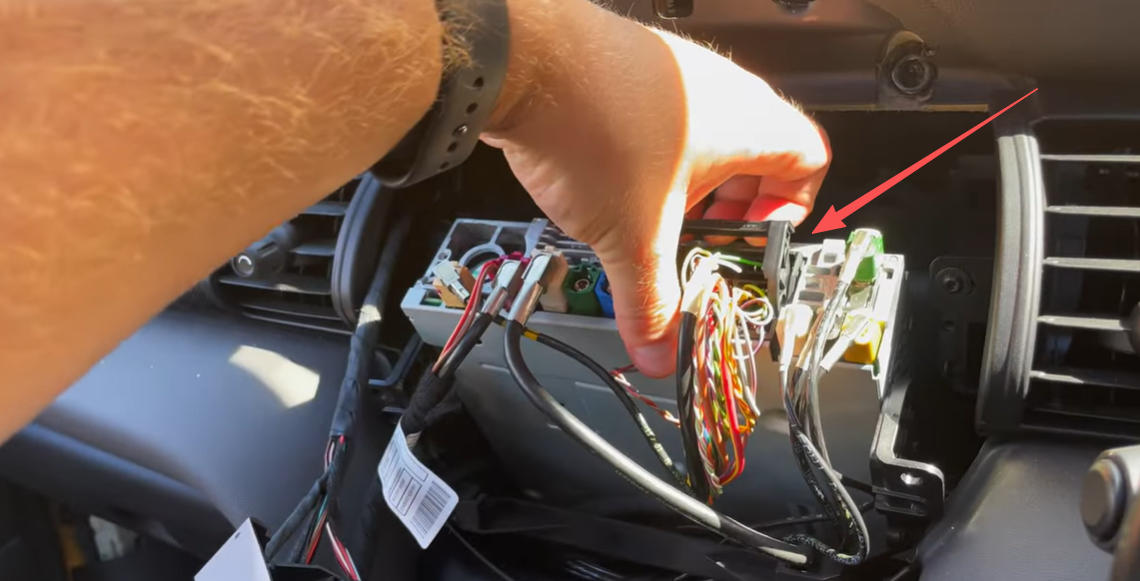

2.2 Originalen Stromstecker trennen

Auf der Rückseite der Headunit befindet sich der originale Stromstecker des Fahrzeugs.

Entriegeln Sie den Stecker vorsichtig und ziehen Sie ihn anschließend aus der Headunit heraus.

Dieser Anschluss wird später mit dem Plug & Play Stromkabel des CarPlay-Moduls verbunden.

Wichtig:
Arbeiten Sie niemals an den Steckverbindungen bei eingeschalteter Zündung.

2.3 Lichtwellenleiter / MOST-Faser prüfen

Einige MINI Fahrzeuge verfügen über einen integrierten Lichtwellenleiter (MOST-Faser) im originalen Stromstecker.

Dabei handelt es sich um eine kleine orangefarbene Glasfaserleitung innerhalb des Steckers.

Falls Ihr Fahrzeug mit einer MOST-Faser ausgestattet ist, muss diese in den vorgesehenen Anschluss des CarPlay Stromkabels umgesetzt werden.

Andernfalls kann es später zu Problemen mit der Audioübertragung kommen.

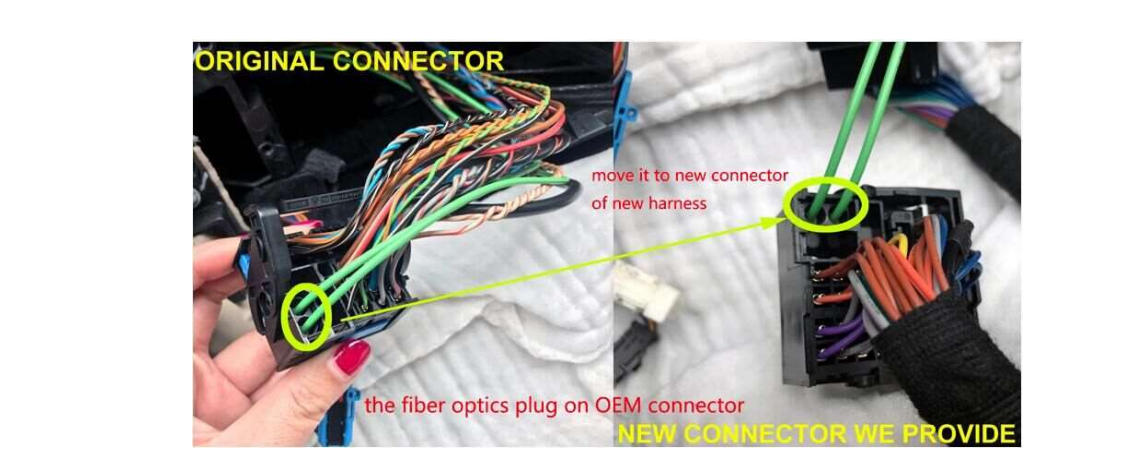

2.4 MOST-Faser umsetzen

Entriegeln Sie die orangefarbene MOST-Faser vorsichtig aus dem originalen Fahrzeugstecker.

Setzen Sie die Faser anschließend in den dafür vorgesehenen Anschluss des CarPlay Stromkabels ein.

Achten Sie darauf, dass die Faser korrekt einrastet.

Hinweis:
Die Glasfaserleitung darf nicht geknickt oder stark gebogen werden.

Schritt 3: CarPlay Kabel anschließen

In diesem Schritt wird das CarPlay-Modul mit dem Fahrzeug verbunden.

Alle Anschlüsse des Moduls sind Plug & Play und werden zwischen den originalen MINI Anschlüssen installiert.

Es müssen keine Kabel geschnitten oder gelötet werden.

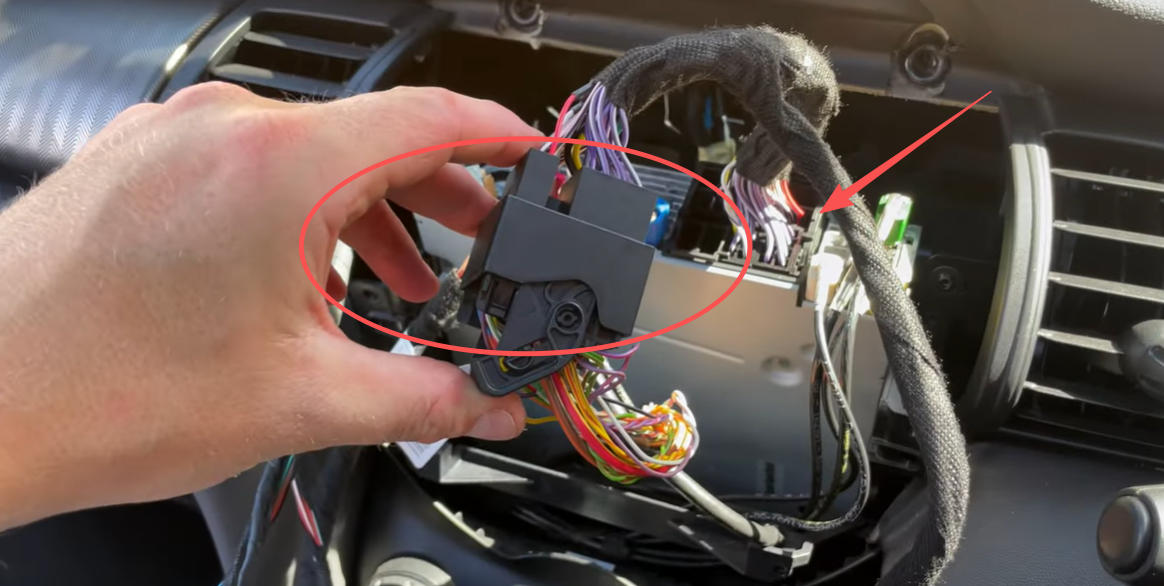

3.1 Stromkabel des CarPlay-Moduls anschließen

Verbinden Sie den zuvor getrennten originalen Fahrzeugstecker mit dem Stromkabel des CarPlay-Moduls.

Stecken Sie anschließend den Ausgang des CarPlay Stromkabels wieder in die originale MINI Headunit.

Das CarPlay-Modul wird nun direkt über die originale Fahrzeugverkabelung mit Strom versorgt.

Wichtig:
Achten Sie darauf, dass alle Stecker vollständig eingerastet sind.

Lose Verbindungen können später zu Neustarts oder Verbindungsproblemen führen.

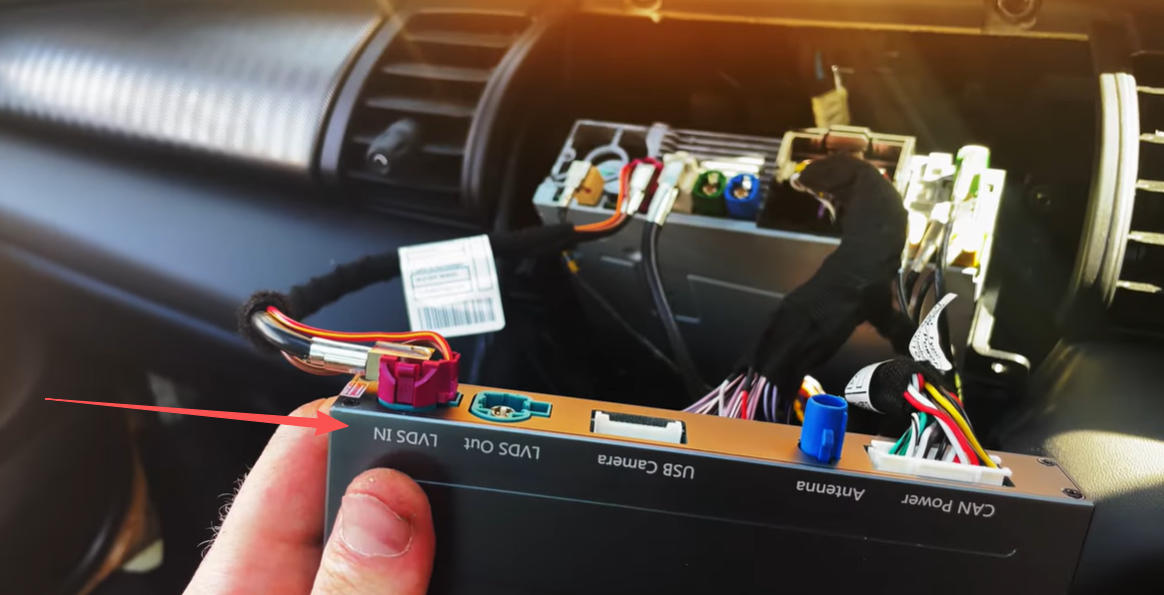

3.2 Originales LVDS-Kabel anschließen

Nehmen Sie das originale pinke LVDS-Kabel, welches zuvor vom Bildschirm getrennt wurde.

Verbinden Sie dieses Kabel mit dem Anschluss „LVDS IN“ am CarPlay-Modul.

Dadurch wird das originale Videosignal zuerst an das CarPlay-Modul weitergeleitet.

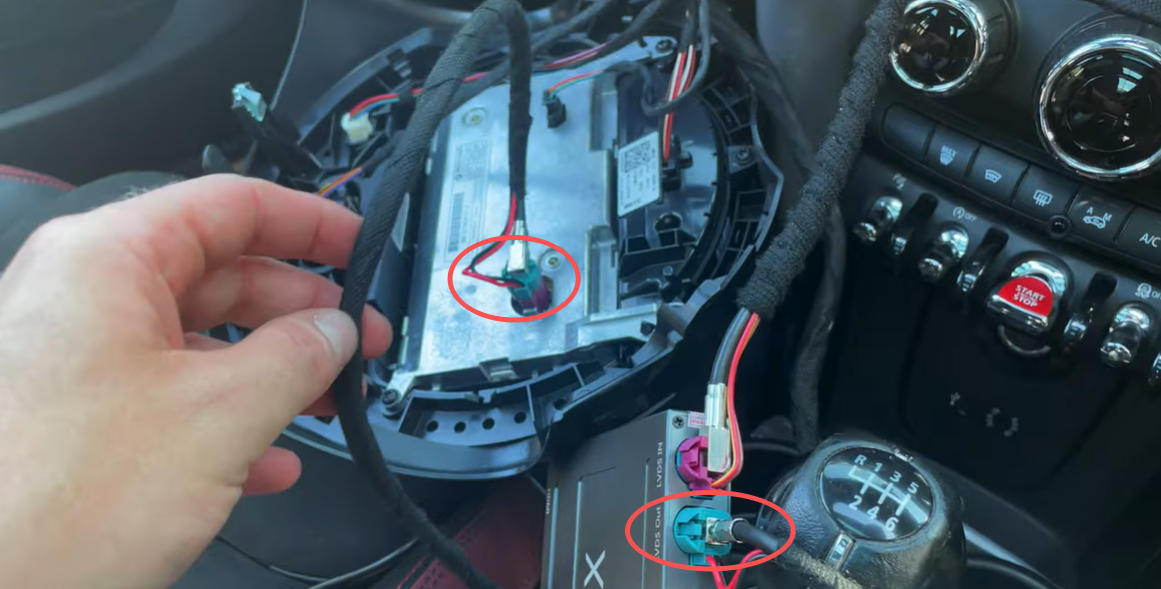

3.3 Neues LVDS-Kabel mit dem Bildschirm verbinden

Verbinden Sie nun das mitgelieferte LVDS-Kabel mit dem Anschluss „LVDS OUT“ des CarPlay-Moduls.

Das andere Ende wird anschließend wieder mit dem originalen Bildschirm verbunden.

Das Videosignal läuft nun über das CarPlay-Modul zum Display.

Hinweis:
Achten Sie darauf, dass die LVDS-Stecker korrekt und vollständig eingesteckt sind.

Eine fehlerhafte Verbindung kann zu folgenden Problemen führen:

• Schwarzer Bildschirm
• Flackerndes Bild
• Halbiertes Bild
• Kein Signal

3.4 WiFi-Antenne und USB-Kabel anschließen

Verbinden Sie die mitgelieferte WiFi-Antenne mit dem CarPlay-Modul.

Schließen Sie anschließend das USB-Kabel an.

Wir empfehlen, das USB-Kabel später bis in das Handschuhfach zu verlegen.

Dadurch bleibt der USB-Anschluss jederzeit erreichbar:

• für kabelgebundenes CarPlay
• für Android Auto
• für zukünftige Software-Updates

Wichtig:
Die WiFi-Antenne sollte nicht direkt auf Metallflächen befestigt werden, da dies die Signalqualität beeinträchtigen kann.

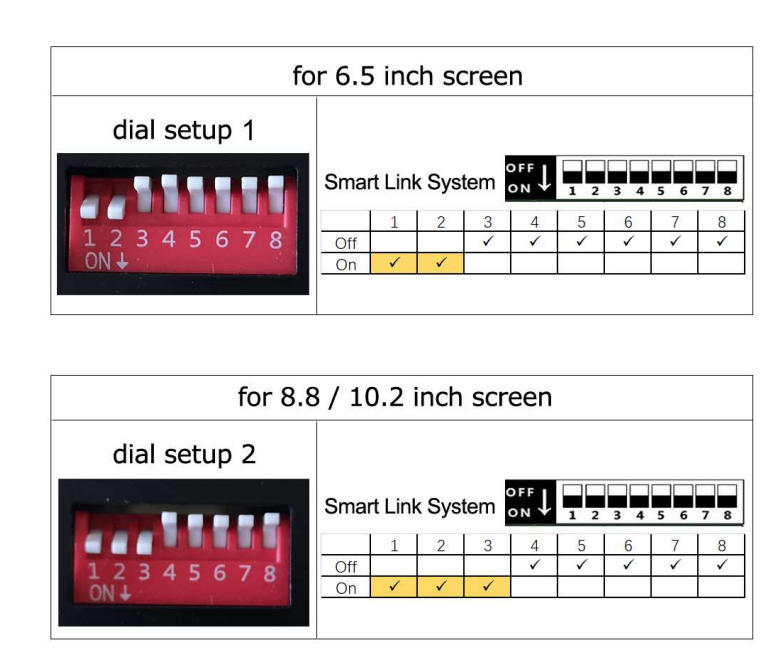

3.5 DIP-Schalter einstellen

Auf der Rückseite des CarPlay-Moduls befinden sich mehrere DIP-Schalter.

Die DIP-Einstellungen müssen entsprechend Ihres MINI Systems konfiguriert werden.

Verwenden Sie hierfür die DIP-Tabelle Ihres Modells.

Typische Probleme bei falscher DIP-Einstellung

Problem	Ursache
Schwarzer Bildschirm	Falsche DIP-Konfiguration
Flackerndes Bild	Falsche LVDS-Einstellung
Halbiertes Bild	Falsche Auflösung
Kein Bildsignal	DIP-Schalter falsch gesetzt

Wichtig:
Verändern Sie die DIP-Schalter niemals bei eingeschalteter Stromversorgung.

Schalten Sie das Fahrzeug vollständig aus, bevor Änderungen an den DIP-Schaltern vorgenommen werden.

Andernfalls kann das Modul beschädigt werden oder fehlerhaft arbeiten.

3.6 Audio GND Kabel verbinden (optional)

Am Stromkabel sowie am USB-Kabel befinden sich jeweils eine „Audio GND“ Leitung und eine „GND“ Leitung.

Standardmäßig müssen diese Kabel nicht verbunden werden.

Eine Verbindung ist nur erforderlich, wenn Probleme mit der Audioausgabe auftreten, zum Beispiel:

• Kein Ton
• Störgeräusche
• Rauschen
• Verzerrter Ton

Falls eines dieser Probleme auftritt, verbinden Sie die „Audio GND“ Leitung mit der „GND“ Leitung.

Dadurch kann die Audioqualität verbessert werden.

Schritt 4: CarPlay & Android Auto testen

Nach dem Anschluss aller Kabel kann das System erstmals getestet werden.

Schalten Sie dazu die Zündung des Fahrzeugs ein.

Warten Sie anschließend einige Sekunden, bis das originale MINI System vollständig gestartet ist.

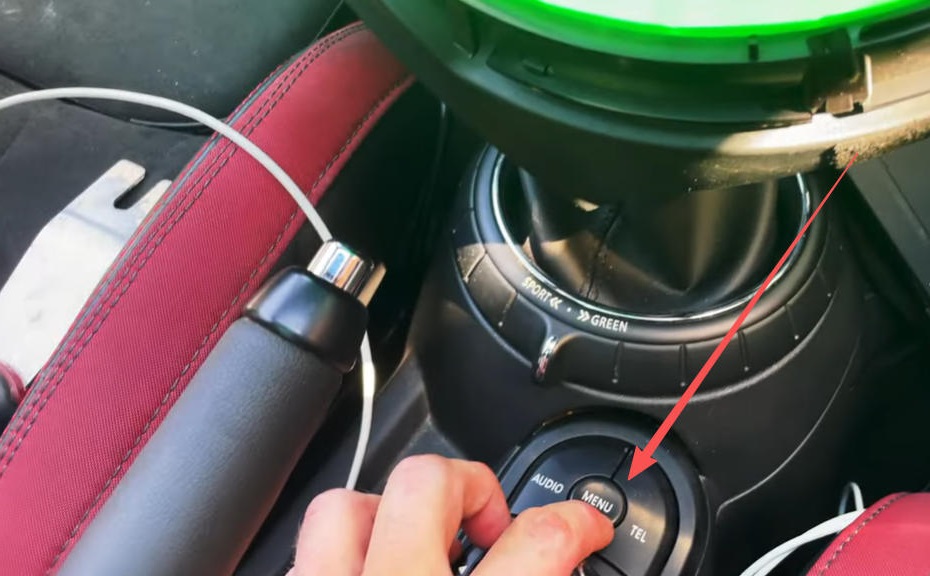

4.1 CarPlay Oberfläche öffnen

Halten Sie die „MENU“-Taste am MINI Controller für ca. 3–5 Sekunden gedrückt.

Anschließend sollte die Oberfläche des CarPlay-Moduls erscheinen.

Hinweis:
Bei einigen Fahrzeugen kann die Umschaltung je nach Softwareversion leicht abweichen.

4.2 Apple CarPlay verbinden

Aktivieren Sie Bluetooth und WLAN auf Ihrem iPhone.

Öffnen Sie anschließend die Bluetooth-Einstellungen Ihres Smartphones und verbinden Sie sich mit dem CarPlay-Modul.

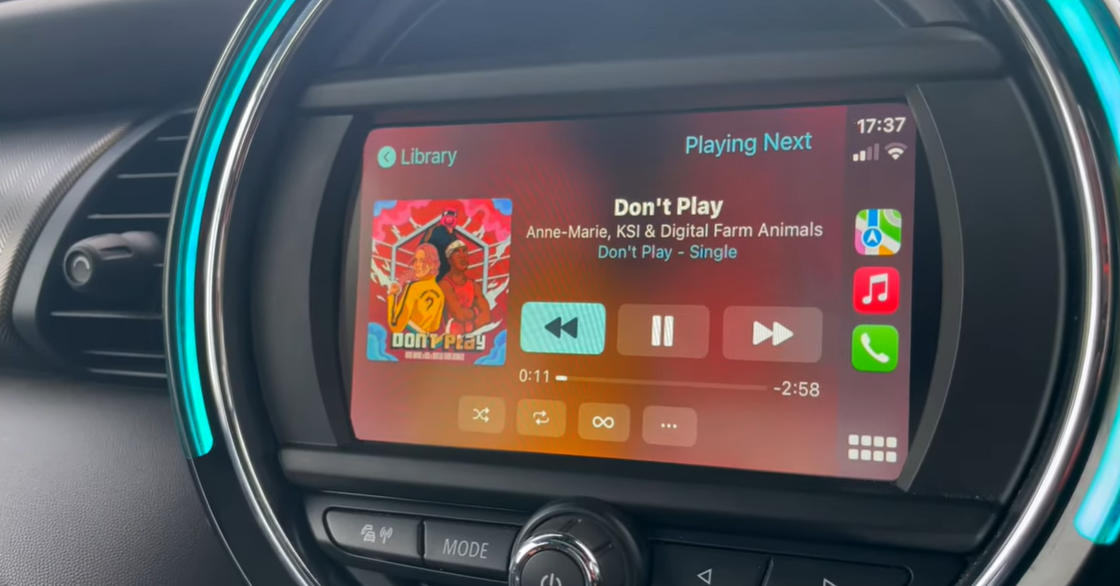

Nach der ersten Verbindung wird Apple CarPlay automatisch gestartet.

Danach verbindet sich das System bei jedem Fahrzeugstart automatisch.

4.3 Android Auto verbinden

Aktivieren Sie Bluetooth und WLAN auf Ihrem Android Smartphone.

Verbinden Sie das Smartphone anschließend mit dem CarPlay-Modul.

Je nach Android-Version muss Android Auto eventuell zuerst bestätigt oder eingerichtet werden.

Hinweis:
Für Wireless Android Auto muss die Android Auto App auf dem Smartphone installiert sein.

4.4 Funktionen überprüfen

Nach erfolgreicher Verbindung empfehlen wir, alle wichtigen Funktionen zu testen:

• Tonwiedergabe
• Mikrofon
• Navigation
• Lenkradtasten
• MINI Controller Bedienung
• Rückkehr zum originalen MINI System
• Wireless Verbindung

Testen Sie außerdem:

• Apple Maps
• Google Maps
• Spotify
• Telefonie
• Siri bzw. Google Sprachsteuerung

4.5 Zum originalen MINI System zurückkehren

Um zurück zum originalen MINI System zu wechseln, halten Sie die „MENU“-Taste erneut für einige Sekunden gedrückt.

Sie können jederzeit zwischen dem originalen MINI System und CarPlay wechseln.

Die originalen Fahrzeugfunktionen bleiben vollständig erhalten.

Typische Probleme beim ersten Start

Problem	Lösung
Kein Bild	LVDS-Kabel prüfen
Schwarzer Bildschirm	DIP-Schalter prüfen
Kein Ton	Audioquelle / Audio GND prüfen
Wireless CarPlay verbindet nicht	Bluetooth & WLAN neu verbinden
Android Auto startet nicht	Android Auto App prüfen

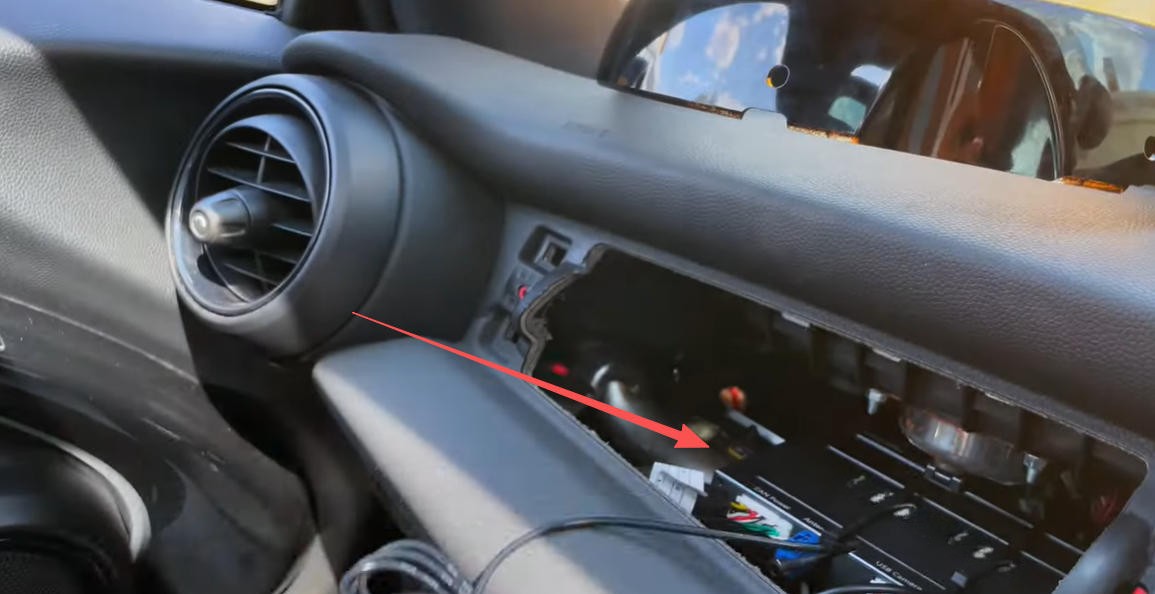

Schritt 5: CarPlay Modul platzieren

Nachdem das System erfolgreich getestet wurde, kann das CarPlay-Modul dauerhaft im Fahrzeug verstaut werden.

Im MINI F56/F57 befindet sich oberhalb des Handschuhfachs ausreichend Platz für das Modul und die Kabel.

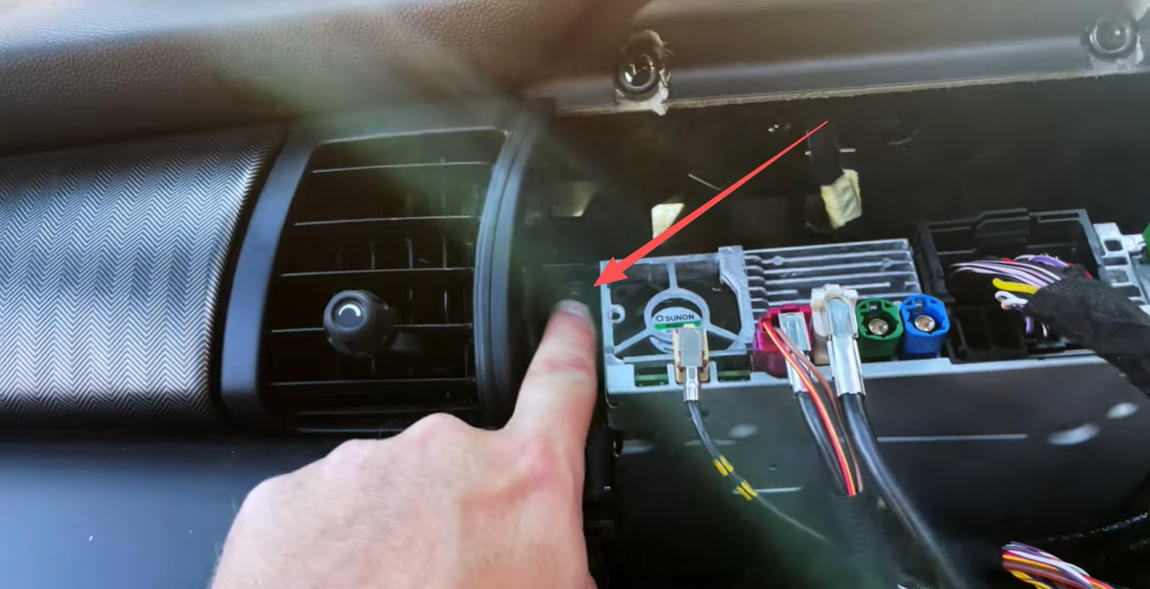

5.1 Luftauslass neben dem Handschuhfach entfernen

Entfernen Sie zunächst den seitlichen Luftauslass auf der Beifahrerseite.

Der Luftauslass ist mit einer Schraube befestigt.

Lösen Sie die Schraube und ziehen Sie den Luftauslass anschließend vorsichtig heraus.

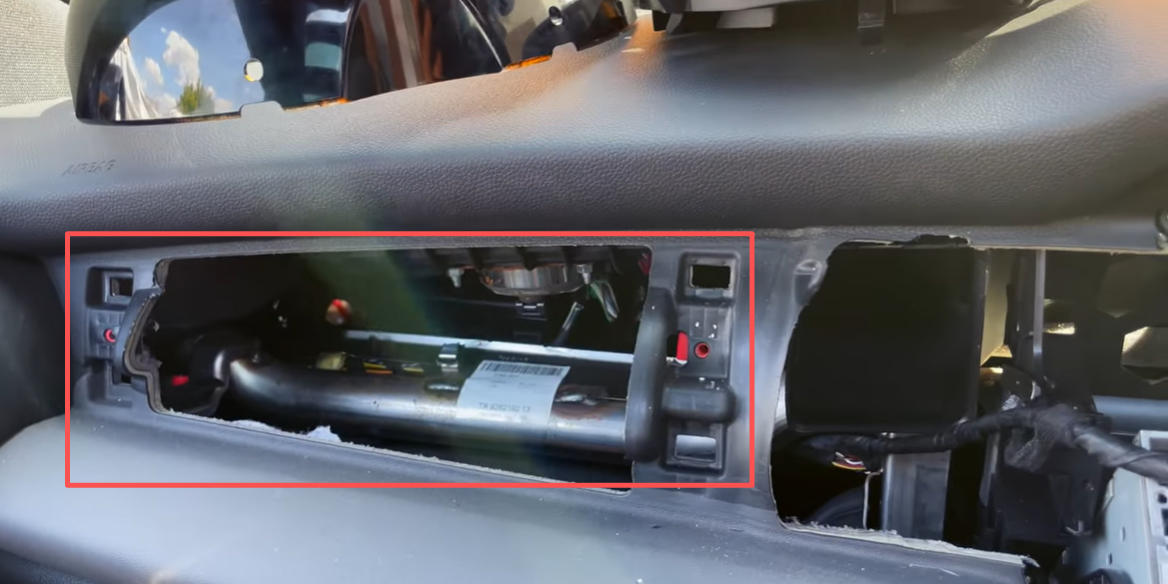

5.2 Dekorleiste entfernen

Verwenden Sie ein Kunststoffwerkzeug, um die Dekorleiste des Armaturenbretts vorsichtig zu lösen.

Nach dem Entfernen der Leiste wird der Bereich oberhalb des Handschuhfachs sichtbar.

Dort kann das CarPlay-Modul sicher verstaut werden.

5.3 Modul und Kabel befestigen

Positionieren Sie das CarPlay-Modul so, dass:

• keine Kabel eingeklemmt werden
• keine beweglichen Fahrzeugteile blockiert werden
• ausreichend Abstand zu Metallteilen vorhanden ist
• die WiFi-Antenne nicht verdeckt wird

Wir empfehlen, Kabel zusätzlich mit Kabelbindern oder Stoffband zu fixieren.

Dadurch lassen sich spätere Klappergeräusche vermeiden.

5.4 USB-Kabel ins Handschuhfach verlegen

Wir empfehlen, das USB-Kabel bis ins Handschuhfach zu verlegen.

Dadurch bleibt der Anschluss später leicht erreichbar:

• für kabelgebundenes CarPlay
• für Android Auto
• für Software-Updates

Wichtig zur Wärmeentwicklung

Das CarPlay-Modul entwickelt während des Betriebs eine leichte Wärme.

Das ist normal.

Das Modul sollte jedoch nicht vollständig mit Schaumstoff oder Dämmmaterial umwickelt werden, damit die Wärme ausreichend abgeführt werden kann.

FAQ – Häufige Probleme und Lösungen

CarPlay zeigt einen schwarzen Bildschirm

Ein schwarzer Bildschirm wird in den meisten Fällen durch eine falsche DIP-Schalter Einstellung oder ein nicht korrekt verbundenes LVDS-Kabel verursacht.

Bitte prüfen Sie:

• Sind alle LVDS-Stecker vollständig eingesteckt?
• Wurde das originale pinke LVDS-Kabel mit „LVDS IN“ verbunden?
• Sind die DIP-Schalter korrekt eingestellt?
• Wurden die DIP-Schalter bei ausgeschaltetem Fahrzeug geändert?

Hinweis:
Nach einer Änderung der DIP-Schalter sollte das Fahrzeug vollständig neu gestartet werden.

Das Bild flackert oder ist halbiert

Ein flackerndes oder halbiertes Bild deutet meistens auf eine falsche Auflösungskonfiguration hin.

Bitte überprüfen Sie die DIP-Schalter Einstellungen Ihres MINI Systems.

Kontrollieren Sie außerdem alle LVDS-Verbindungen.

Kein Ton bei CarPlay oder Android Auto

Das CarPlay-Modul unterstützt mehrere Audioübertragungsarten:

• AUX
• Bluetooth
• USB Audio (modellabhängig)

Falls kein Ton vorhanden ist:

• Prüfen Sie die Audioquelle im originalen MINI System
• Trennen Sie eventuell bestehende Bluetooth-Verbindungen zum Fahrzeug
• Kontrollieren Sie die MOST-Faser
• Verbinden Sie bei Bedarf „Audio GND“ mit „GND“

Weitere Informationen finden Sie in unserer Anleitung:

„Kein Ton bei CarPlay / Android Auto – Lösungen“

Wireless Apple CarPlay verbindet sich nicht

Bitte prüfen Sie folgende Punkte:

• Bluetooth aktiviert
• WLAN aktiviert
• Alte CarPlay-Verbindungen gelöscht
• Fahrzeug neu gestartet
• iPhone neu gestartet

Android Auto startet nicht

Für Wireless Android Auto muss die Android Auto App installiert sein.

Zusätzlich empfehlen wir:

• Bluetooth aktivieren
• WLAN aktivieren
• Android Auto aktualisieren
• Energiesparmodus deaktivieren

Hinweis:
Einige Android Smartphones beschränken Hintergrundverbindungen im Energiesparmodus.

Wie kann ich wieder zum originalen MINI System wechseln?

Halten Sie die „MENU“-Taste am MINI Controller für mehrere Sekunden gedrückt.

Dadurch wechseln Sie jederzeit zwischen:

• originalem MINI System
• Apple CarPlay
• Android Auto

Alle originalen Fahrzeugfunktionen bleiben erhalten.

Sind Software-Updates möglich?

Ja.

Software-Updates können über den USB-Anschluss des CarPlay-Moduls installiert werden.

Wir empfehlen daher, das USB-Kabel an einer leicht zugänglichen Stelle zu verlegen, z. B. im Handschuhfach.

Unterstützt das Modul Wireless CarPlay und Wireless Android Auto?

Ja.

Das Modul unterstützt:

• Wireless Apple CarPlay
• Wireless Android Auto

Die Verbindung erfolgt automatisch nach der ersten Einrichtung.

Muss etwas codiert oder programmiert werden?

Nein.

Das System arbeitet vollständig Plug & Play.

Es ist keine Codierung oder Freischaltung erforderlich.

Werden originale MINI Funktionen weiterhin unterstützt?

Ja.

Alle originalen Funktionen bleiben erhalten, darunter:

• MINI Controller
• Lenkradtasten
• Originales Radio
• Fahrzeugmenüs
• Rückfahrkamera (falls vorhanden)

Fazit

Mit dem passenden CarPlay-Modul lässt sich der MINI F56/F57 mit NBT-System einfach und vollständig Plug & Play auf Wireless Apple CarPlay und Android Auto aufrüsten.

Nach der Installation stehen moderne Funktionen direkt über das originale MINI Display zur Verfügung:

• Wireless Apple CarPlay
• Wireless Android Auto
• Google Maps
• Apple Maps
• Spotify
• Telefonie
• Siri Sprachsteuerung
• Google Assistant

Alle originalen MINI Funktionen bleiben dabei vollständig erhalten.

Die Bedienung erfolgt weiterhin komfortabel über:

• den MINI Controller
• die originalen Fahrzeugtasten
• die Lenkradsteuerung

Vorteile unseres MINI CarPlay Moduls

• Vollständig Plug & Play
• Keine Codierung erforderlich
• Keine Kabel schneiden
• Unterstützung des originalen MINI Bildschirms
• Unterstützung des originalen Fahrzeugsystems
• Wireless Apple CarPlay & Android Auto
• Unterstützung der originalen Rückfahrkamera
• Einfache Rückrüstung möglich

Hinweis zur Installation

Die Installation kann mit etwas technischem Verständnis selbst durchgeführt werden.

Falls Sie sich beim Ausbau von Bildschirm oder Headunit unsicher fühlen, empfehlen wir den Einbau durch eine Fachwerkstatt.

Weitere MINI Anleitungen

Weitere Installationsanleitungen und Informationen finden Sie hier:

• MINI CIC Apple CarPlay nachrüsten
• MINI EVO Apple CarPlay nachrüsten
• MINI CarPlay ohne Ton – Lösungen

Unterstützung benötigt?

Falls während der Installation Fragen auftreten, kontaktieren Sie uns gerne.

Für eine schnelle Unterstützung empfehlen wir:

• Bilder der Anschlüsse
• Bilder der DIP-Schalter
• Fahrzeugmodell und Baujahr
• Angaben zum MINI System

mitzusenden.

Dadurch können wir Ihr Problem schneller analysieren.

Empfehlte Produkte für MINI F56/F57

Passende CarPlay & Android Auto Module für MINI NBT Systeme finden Sie in unserem Shop.

Android Auto CarPlay für BMW Mini Clubman Countryman Hardtop Cooper



Unsere Module unterstützen:

• Wireless Apple CarPlay
• Wireless Android Auto
• Original MINI Controller Bedienung
• Plug & Play Installation
