Als professioneller Installateur von CarPlay &Android auto Systemen werde ich Ihnen eine detaillierte und leicht verständliche Anleitung zur Installation von Apple CarPlay in einem Audi Q3/A1(RMC-System) geben. Diese Anleitung enthält klare Anweisungen und hilfreiche Bilder, die den Installationsprozess unterstützen.
Benötigte Werkzeuge und Vorbereitungen
Werkzeuge:
- Ratsche mit 8-mm-Bit
- Torx T20-Schraubendreher
- Entriegelungswerkzeuge für das Autoradio
Installationszeit: Ca. 40-50 Minuten
Lieferumfang:
- CarPlay-Modul
- WLAN-Antenne
- Y-förmiges LVDS-Kabel (Video)
- Stromkabel
- USB-Kabel (Für kabelgebundene Verbindungen und Software-Updates)
Hinweis: Stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist und der Schlüssel entfernt wurde, um elektrische Schäden zu vermeiden und Ihre Sicherheit zu gewährleisten.
Schritt 1: Demontage der Lenksäulenverkleidung
Um Zugang zu den notwendigen Anschlüssen zu erhalten, müssen Sie die Lenksäulenverkleidung entfernen. Dies ist ein entscheidender Schritt, da die meisten Verbindungen in diesem Bereich vorgenommen werden.
1. Entfernen der Verkleidung: Beginnen Sie damit, die Lenksäulenverkleidung auf der Fahrerseite zu entfernen, indem Sie sie leicht nach vorne ziehen.

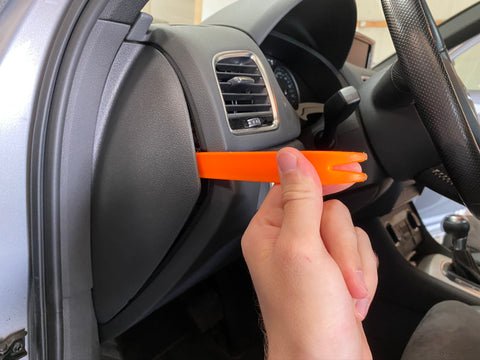

Die Seitenabdeckung vorsichtig mit einem Kunststoffhebel abhebeln.

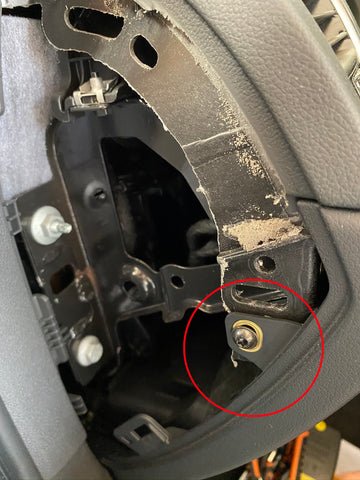

2. Lösen der Torx-Schrauben: Verwenden Sie einen Torx T20-Schraubendreher, um die Schrauben zu lösen, die die Verkleidung sichern. Es gibt insgesamt zwei Schrauben, die entfernt werden müssen.
Lösen Sie die Schrauben unter der Seitenabdeckung.
3. Entfernen der Verkleidung: Nachdem die Schrauben gelöst sind, ziehen Sie die Lenksäulenverkleidung zu sich.

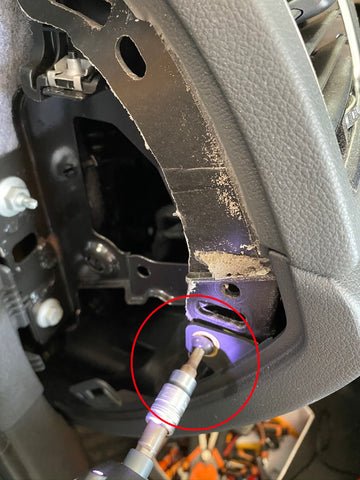

Verwenden Sie einen Schraubendreher, um die Schrauben unter der Seitenabdeckung zu lösen.

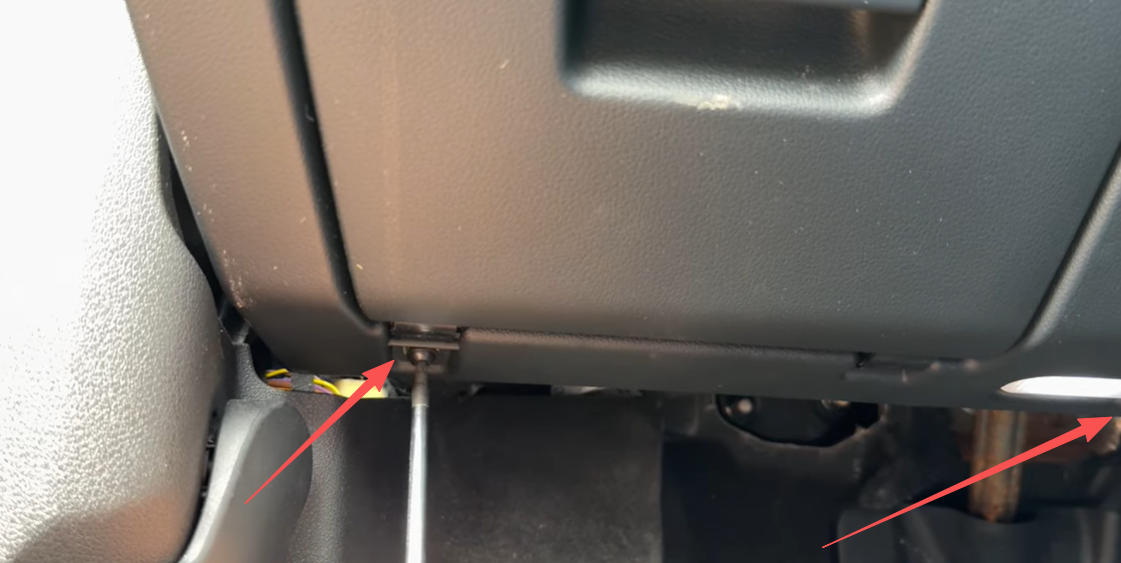

Lösen Sie die beiden Schrauben, mit denen die Unterseite befestigt ist.

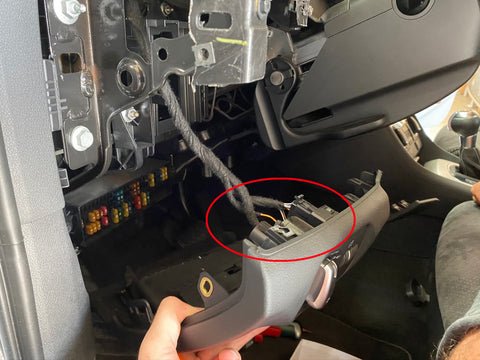

4. Lösen der Steckverbindungen: Es gibt mehrere Steckverbindungen, die entfernt werden müssen, um die Verkleidung vollständig abzunehmen.
Alle Stecker abziehen und die Abdeckung entfernen.
Schritt 2: Ausbau des MMI-Radios
Um das CarPlay-Modul zu installieren, muss das MMI-Radio ausgebaut werden. Hierfür benötigen Sie zwei Radio-Demontageschlüssel.

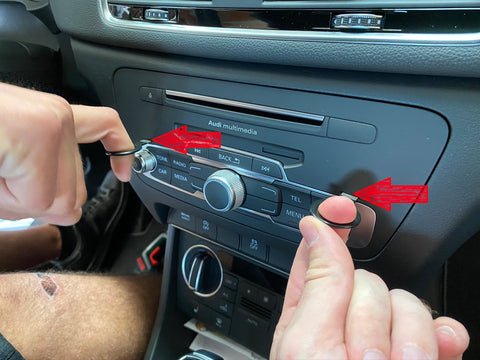

1. Entriegeln des Radios: Stecken Sie die Entriegelungsschlüssel in die dafür vorgesehenen Schlitze an der Vorderseite des Radios.
Stecken Sie die beiden Radioausbauschlüssel in den Steckplatz des MMI-Steuergeräts.

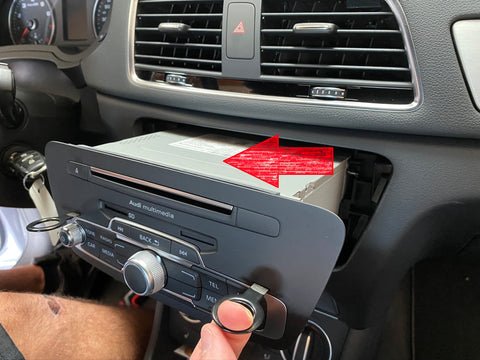

2. Herausziehen des Radios: Ziehen Sie das Radio langsam und vorsichtig zu sich, bis es aus der Halterung herauskommt.
Ziehen Sie die Radios vorsichtig heraus.
3. MMI-Radioverbindung trennen: Sie müssen das Stromkabel und das rosa LVDS-Kabel von der Rückseite des Radios trennen, da Sie später das CarPlay-Kabel anschließen müssen.

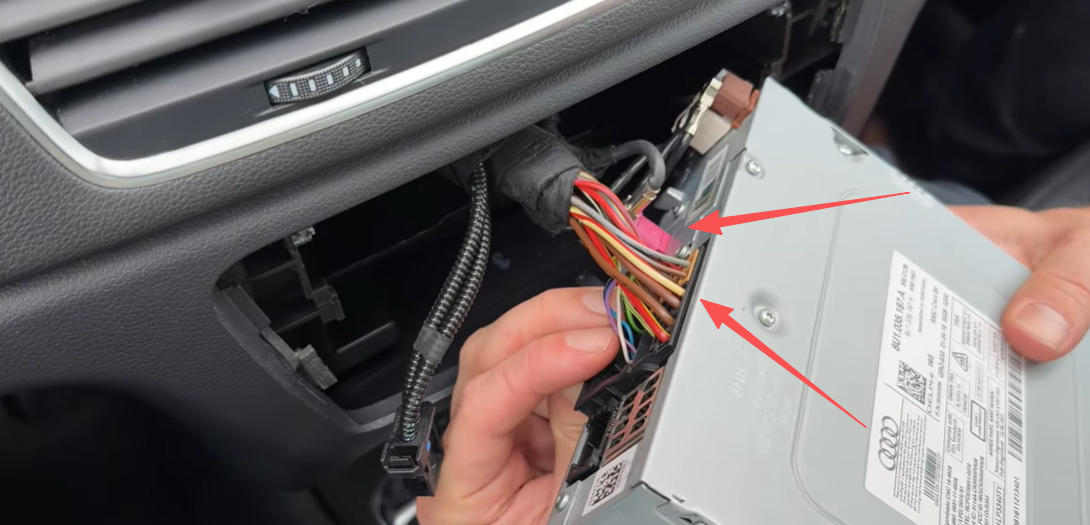

Trennen Sie das Netzkabel und das rosa LVDS-Kabel von der Rückseite des Radios.
Schritt 3:Ausbau des Klimabedienteils
Das Entfernen des Klimabedienfelds dient dazu, die CarPlay-Kabel einfacher zu ordnen und zu verlegen sowie das CarPlay-Modul später hinter dem Klimabedienfeld zu platzieren.
- Zierblende lösen

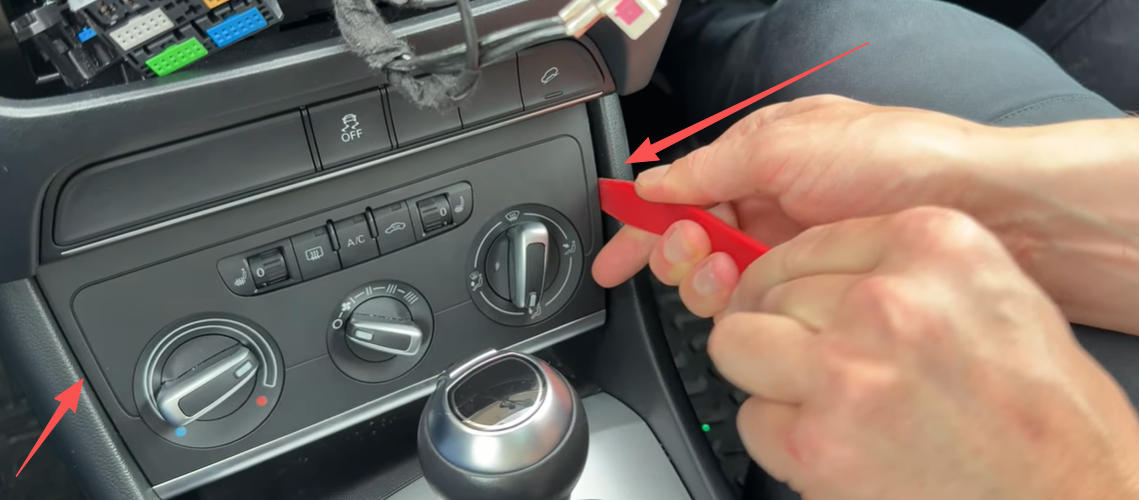

- Verwenden Sie einen Kunststoffhebel, um die Zierblende des Klimabedienteils vorsichtig zu lösen.
- Verwenden Sie einen Kunststoffhebel, um die Zierblende des Klimabedienteils vorsichtig zu lösen.
- Befestigungsschrauben entfernen

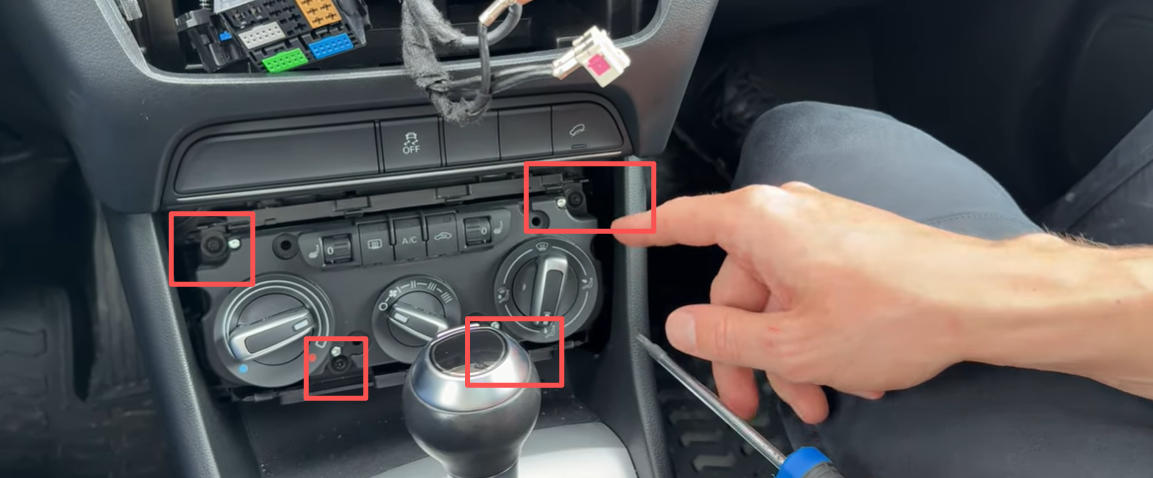

- Lösen Sie die vier Schrauben, mit denen das Klimabedienteil fixiert ist, mit einem Schraubendreher.
- Lösen Sie die vier Schrauben, mit denen das Klimabedienteil fixiert ist, mit einem Schraubendreher.
- Klimabedienteil herausziehen und Kabel trennen
- Ziehen Sie das Klimabedienteil vorsichtig nach vorne.

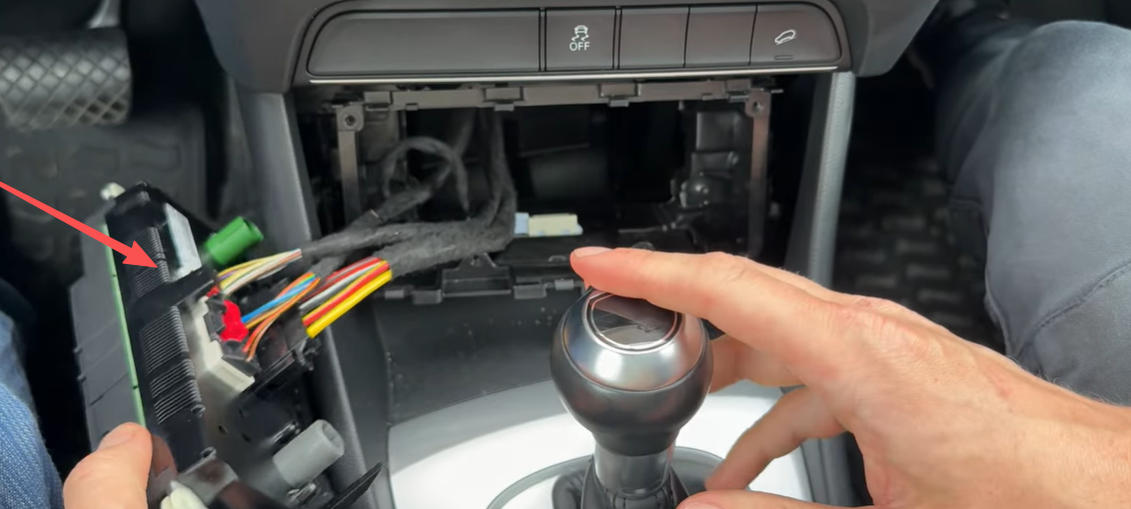

- Trennen Sie den originalen Kabelstecker an der Rückseite des Bedienteils.
Schritt 4: Anschließen des CarPlay-Moduls
Nachdem das Radio entfernt wurde, können die notwendigen Anschlüsse für das CarPlay-Modul vorgenommen werden.

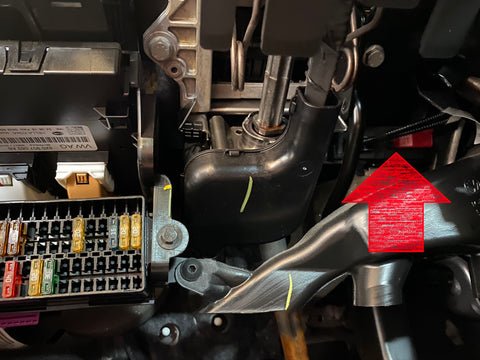

1. Lokalisieren des Gateways: Der Gateway befindet sich unter dem Lenkrad. Dies ist der Ort, an dem das By-Pass-Kabel angeschlossen wird.
Gateway-Standort
2.Trennen Sie das originale rote Kabel vom Fahrzeuggateway und verbinden Sie es mit einem Ende unseres CarPlay-Gateway-Kabels. Stecken Sie dann das andere Ende wieder in die Buchse des originalen Fahrzeuggateways.

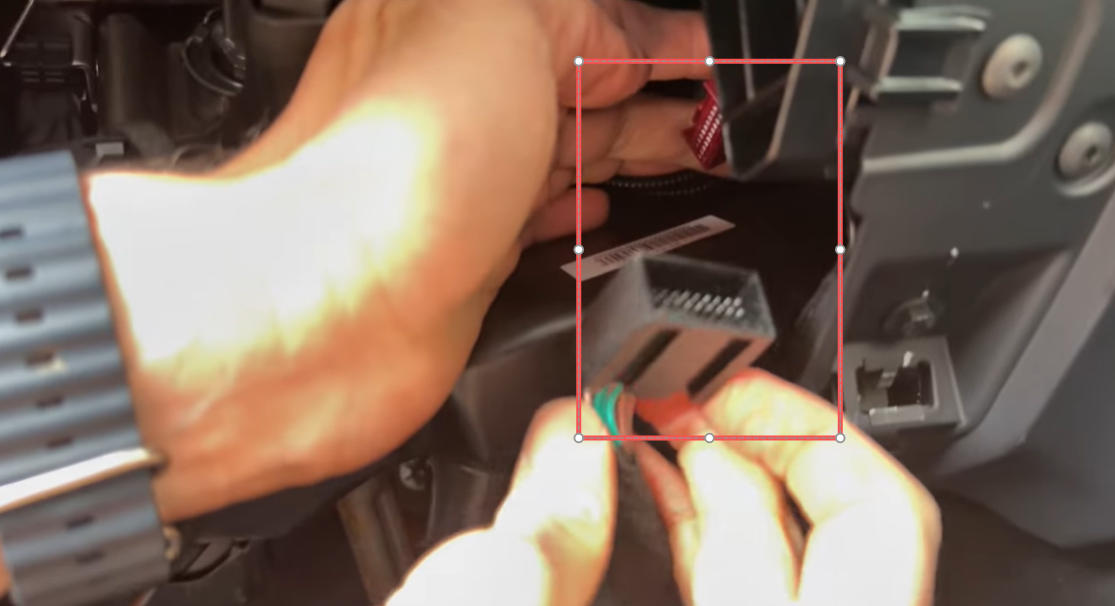

Verbinden Sie unser Gateway-Kabel mit dem originalen Gateway-Kabel des Fahrzeugs.

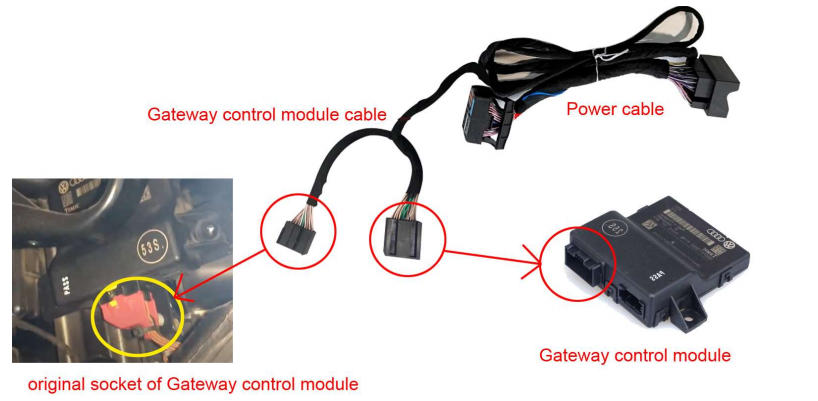

Anschlussdiagramm für das Gateway-Kabel
3. Verkabelung des Quadlock-Steckers: Verbinden Sie den originalen Quadlock-Stecker Ihres Autos mit einem Ende unseres CarPlay Quadlock-Steckers und stecken Sie das andere Ende wieder in die Quadlock-Buchse des MMI-Radios.

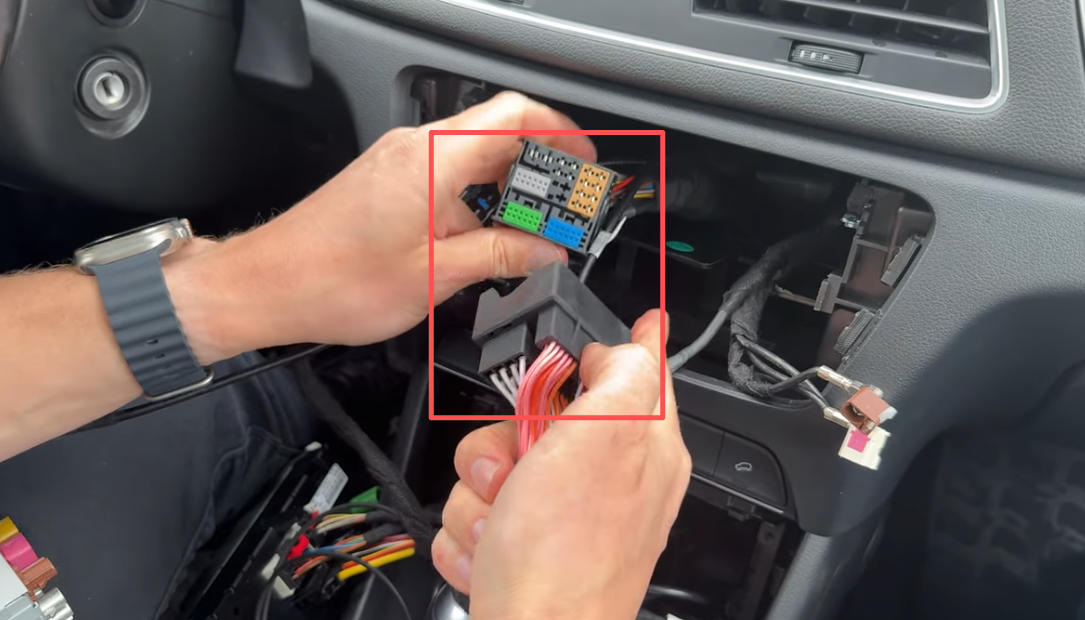

Verbinden Sie den originalen Quadlock-Stecker des Autos mit einem Ende des CarPlay Quadlock-Steckers.

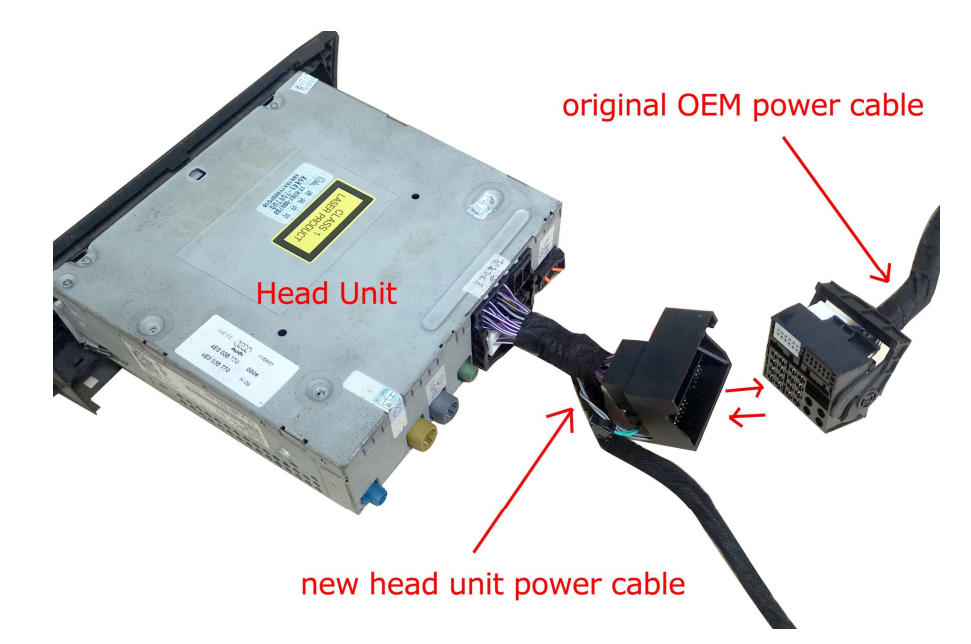

Vollständiges Quadlock-Anschlussdiagramm
4. Verbindung der LVDS-Kabel: Schließen Sie die LVDS-Kabel (Video) an die vorgesehenen Anschlüsse am Radio und am CarPlay-Modul an. Dies gewährleistet die Übertragung des Videosignals an das Display Ihres Fahrzeugs.

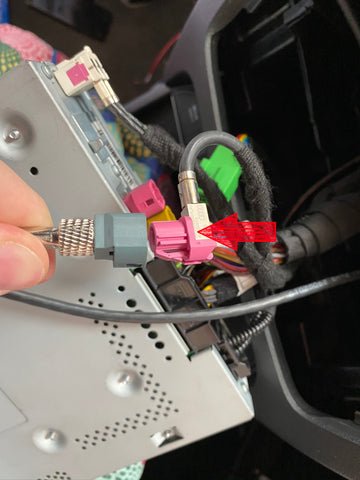

Verbinden Sie ein Ende des originalen LVDS-Kabels des Fahrzeugs mit einem Ende des CarPlay-LVDS-Kabels.

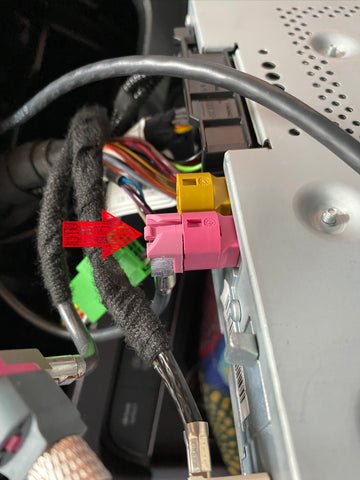

Das andere Ende des CarPlay LVDS-Kabels wird wieder an die LVDS-Schnittstelle des Original-Autoradios angeschlossen.

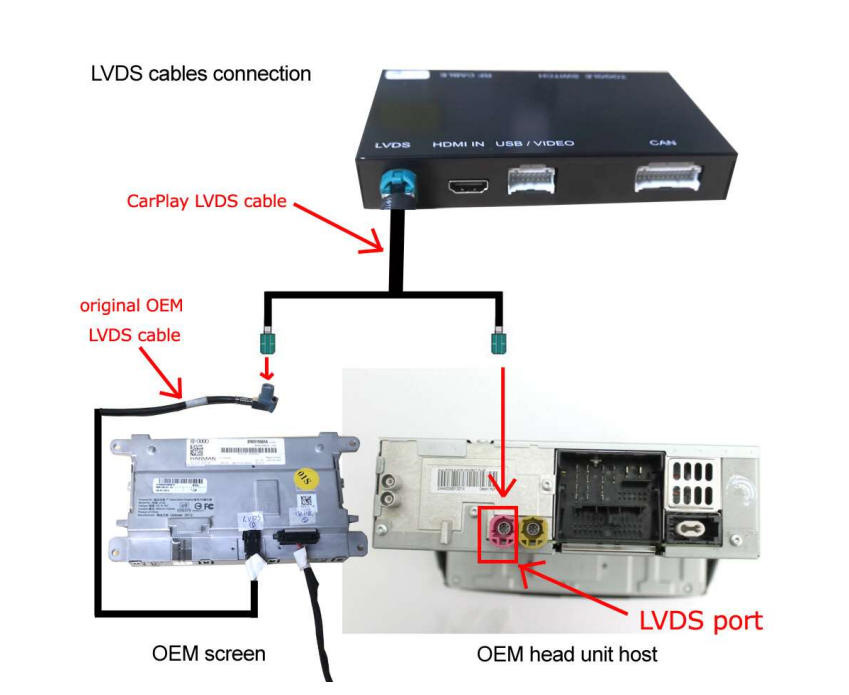

Vollständiges LVDS-Anschlussdiagramm
5. Verbinden Sie die CarPlay WiFi-Antenne und das USB-Kabel mit dem CarPlay-Modul (Hinweis: Um ein gutes Signal zu erhalten, platzieren Sie die WiFi-Antenne nicht an Metallteilen).
Schließen Sie die CarPlay-WLAN-Antenne und das USB-Kabel an das Modul an.
6. Passen Sie den DIP-Code auf der Rückseite des CarPlay-Moduls an: Stellen Sie den DIP-Code gemäß der Abbildung unten ein.

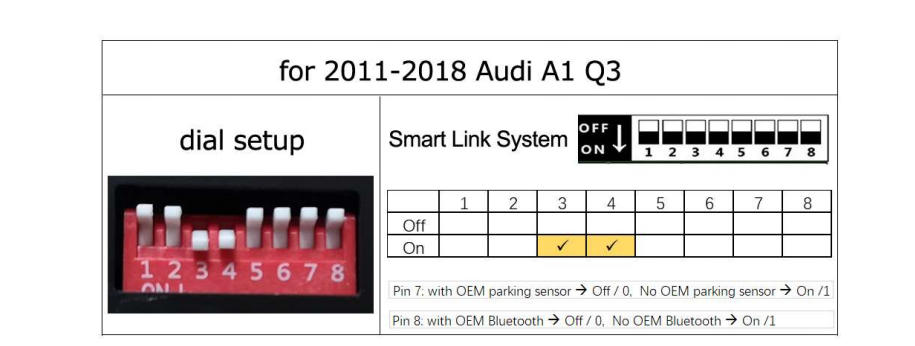

A1/Q3 RMC System DIP-Codetabelle
Wenn ein schwarzer oder verzerrter Bildschirm erscheint, ist Ihr DIP-Code nicht korrekt eingestellt. Trennen Sie die Stromversorgung des Fahrzeugs, stellen Sie den korrekten DIP-Code ein und starten Sie das Fahrzeug anschließend neu.
7. Bauen Sie das originale Fahrzeugklimaanlagen-Bedienfeld ein.
Schritt 6: Testen Sie den Zugriff auf CarPlay
Testen Sie nach dem Anschließen aller Kabel, ob Sie auf die CarPlay-Oberfläche zugreifen können.
1. Schalten Sie die Zündung Ihres Fahrzeugs ein.
2. Aktivieren Sie WLAN und Bluetooth auf Ihrem iPhone, suchen Sie nach dem Bluetooth-Gerät „CarPlay83****“ und koppeln Sie es.

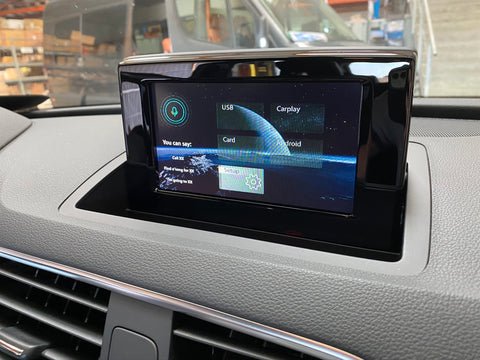

3. Überprüfen Sie anschließend, ob das CarPlay-System auf dem Bildschirm angezeigt wird.
Wird das CarPlay-System auf dem Bildschirm angezeigt, fahren Sie mit dem nächsten Schritt fort: Schalten Sie den Motor aus und trennen Sie das Hauptstromkabel, um den FPC-Adapter zu installieren.
Schritt 7: Installation des FPC-Adapters

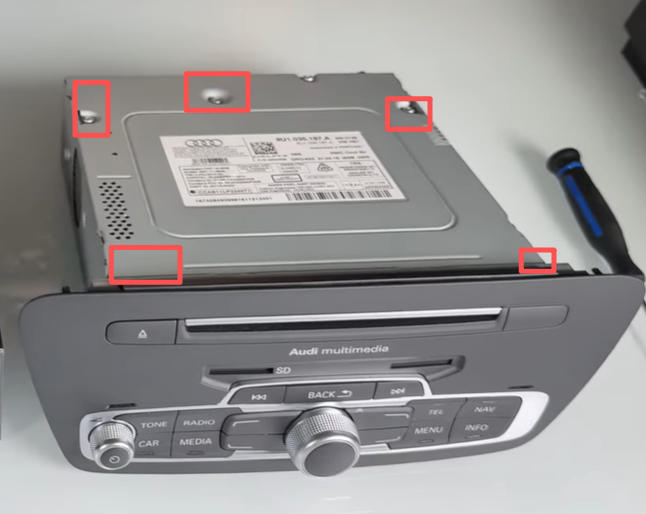

- Trennen Sie die Stromversorgung des Radios und entfernen Sie mit einem Schraubendreher die vier Schrauben auf der Radioabdeckung.
- Öffnen Sie die Radioabdeckung vorsichtig, da weitere FPC-Flachbandkabel daran angeschlossen sind.

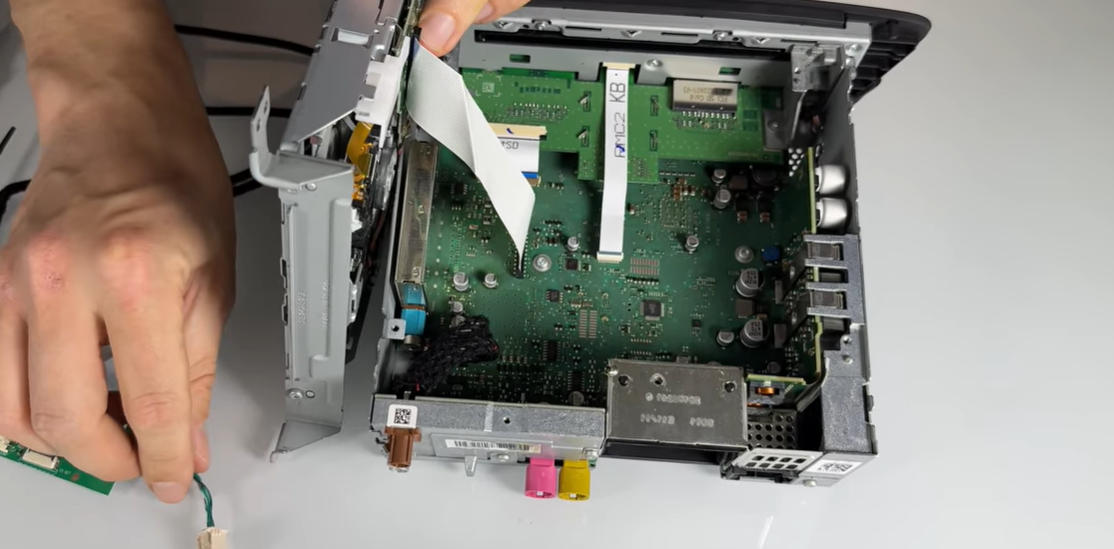

- Nach dem Öffnen der Abdeckung sehen Sie eine Schraube auf der Platine sowie das originale FPC-Kabel des Fahrzeugs.

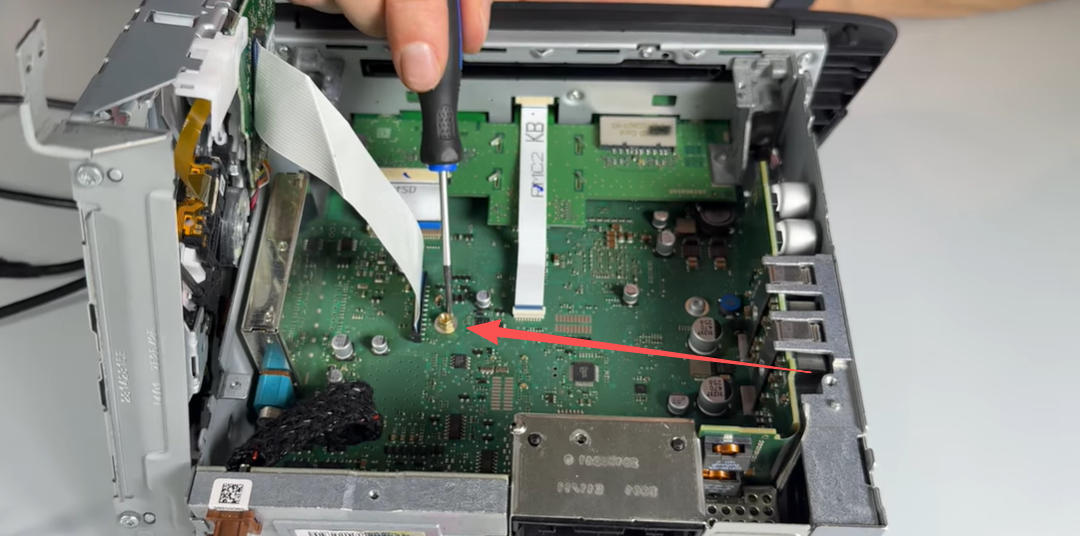

- Entfernen Sie die Schraube und ersetzen Sie sie durch unsere Distanzschraube.

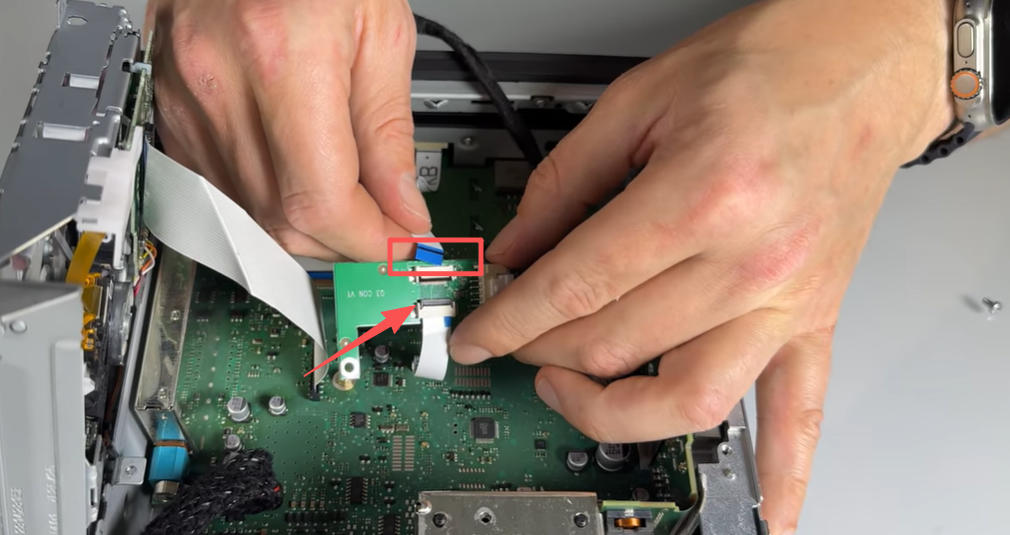

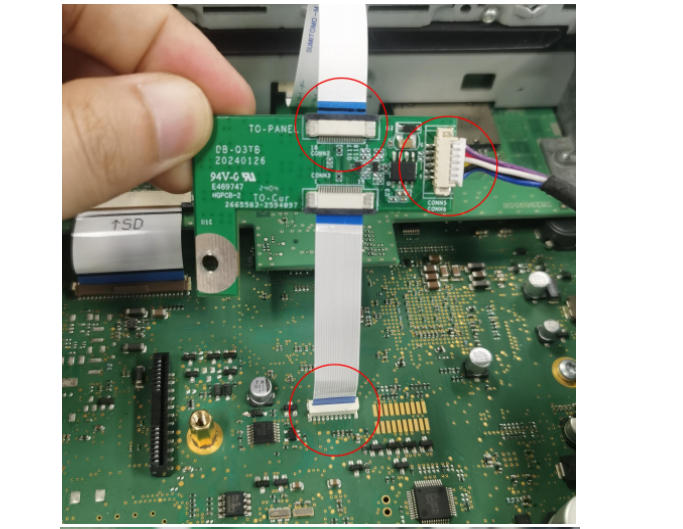

- Trennen Sie das originale FPC-Kabel und verbinden Sie es mit einem Ende des FPC-Adapters; das andere Ende des Adapters wird wieder in den originalen FPC-Anschluss des Fahrzeugs gesteckt.

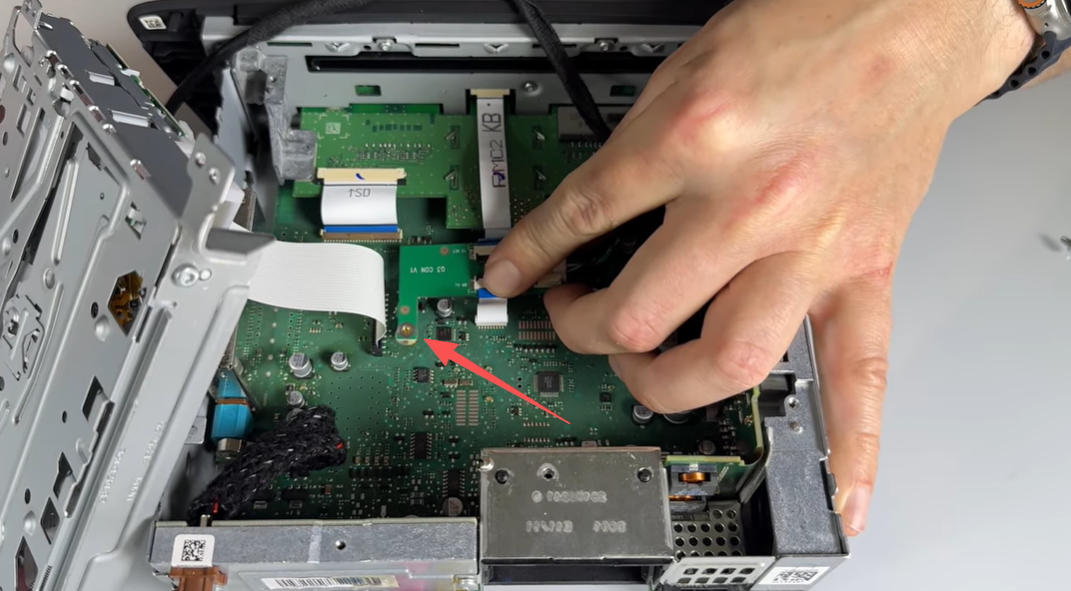

- Befestigen Sie den FPC-Adapter an der Stelle der zuvor entfernten Schraube und sichern Sie ihn mit der Schraube.

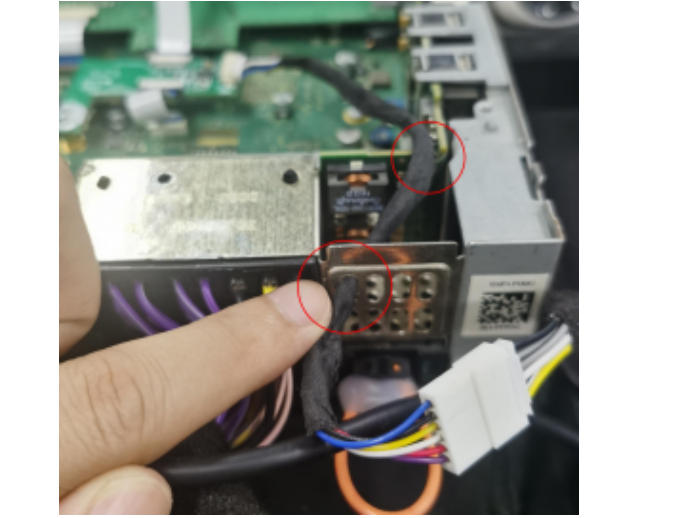

- Verbinden Sie ein Ende unseres FPC-Kabels durch das Loch am hinteren Teil des Radios mit dem FPC-Adapter, das andere Ende wird mit dem FPC-Anschluss des CarPlay-Stromkabels verbunden.
- Setzen Sie die Radioabdeckung wieder auf, ziehen Sie die Schrauben fest und schließen Sie die Stromversorgung wieder an.
Schritt 8: Wiedereinbau des Radios und Funktionstest
Nachdem alle Verbindungen hergestellt sind, können Sie das Radio wieder in seine Halterung einsetzen und die Lenksäulenverkleidung montieren.
1. Einsetzen des Radios: Schieben Sie das Radio vorsichtig zurück in seinen Schacht, bis es sicher einrastet.

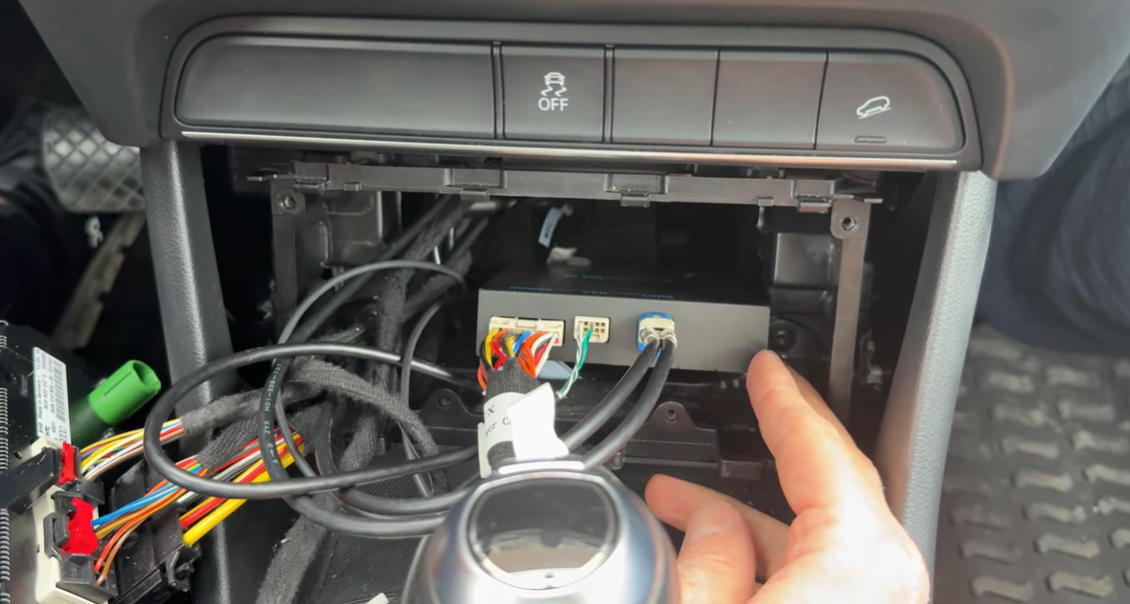

2. Nach dem Einbau des originalen Klimaanlagenpanels kann das CarPlay-Modul hinter dem Klimaanlagenpanel platziert werden.
3. Montage der Lenksäulenverkleidung: Bringen Sie die Verkleidung wieder an und sichern Sie sie mit den zuvor entfernten Schrauben.
4. Funktionstest: Starten Sie das Fahrzeug und halten Sie die NAV-Taste am Lenkrad 2-3 Sekunden lang gedrückt, um zur CarPlay-Oberfläche zu wechseln. Überprüfen Sie alle Funktionen und die Integration der CarPlay-Schnittstelle.
Genießen Sie Ihr neues CarPlay-System

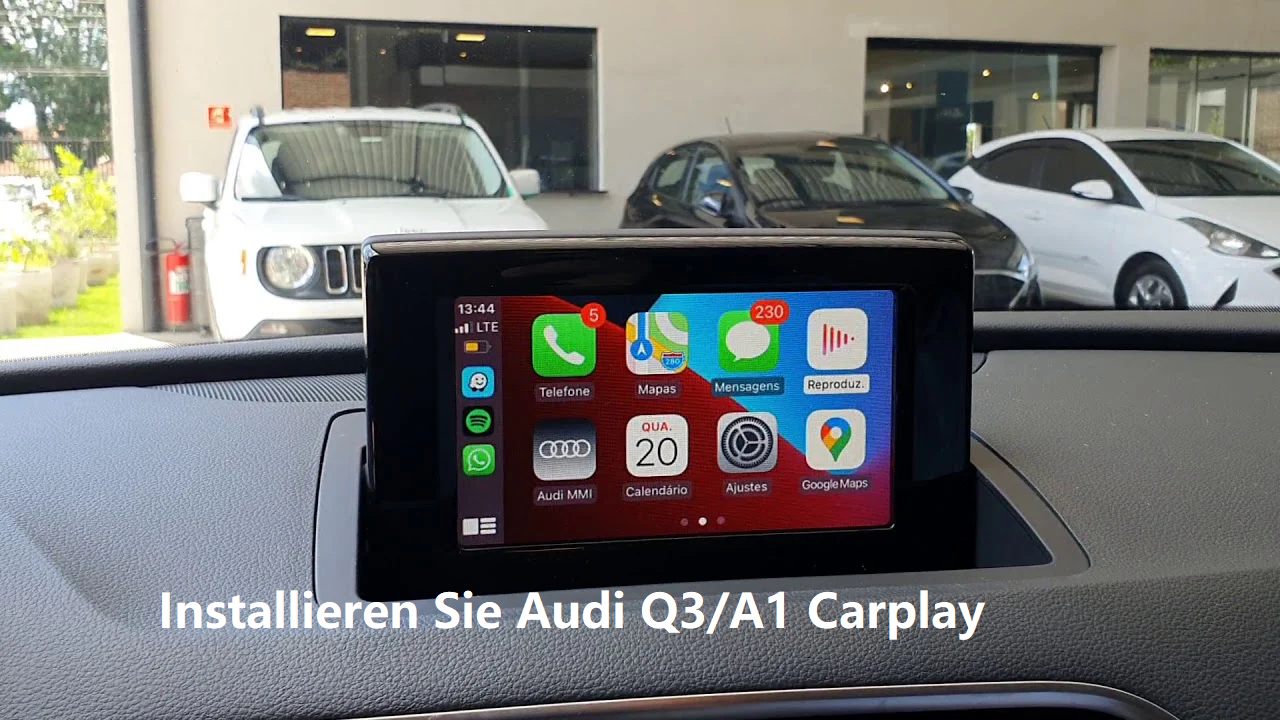

Nach der erfolgreichen Installation können Sie die CarPlay-Funktionen in Ihrem Audi Q3 in vollem Umfang nutzen. Sie haben nun Zugang zu Apple Maps, Nachrichten, Anrufen und Ihrer Lieblingsmusik direkt über das Display Ihres Fahrzeugs. Die Steuerung erfolgt bequem über die Lenkradtasten, sodass Sie sich voll und ganz auf die Straße konzentrieren können.
Sollten Sie Fragen oder Probleme bei der Installation haben, steht Ihnen ein TheCarplay gerne zur Verfügung. Viel Spaß mit Ihrem neuen CarPlay-System!
