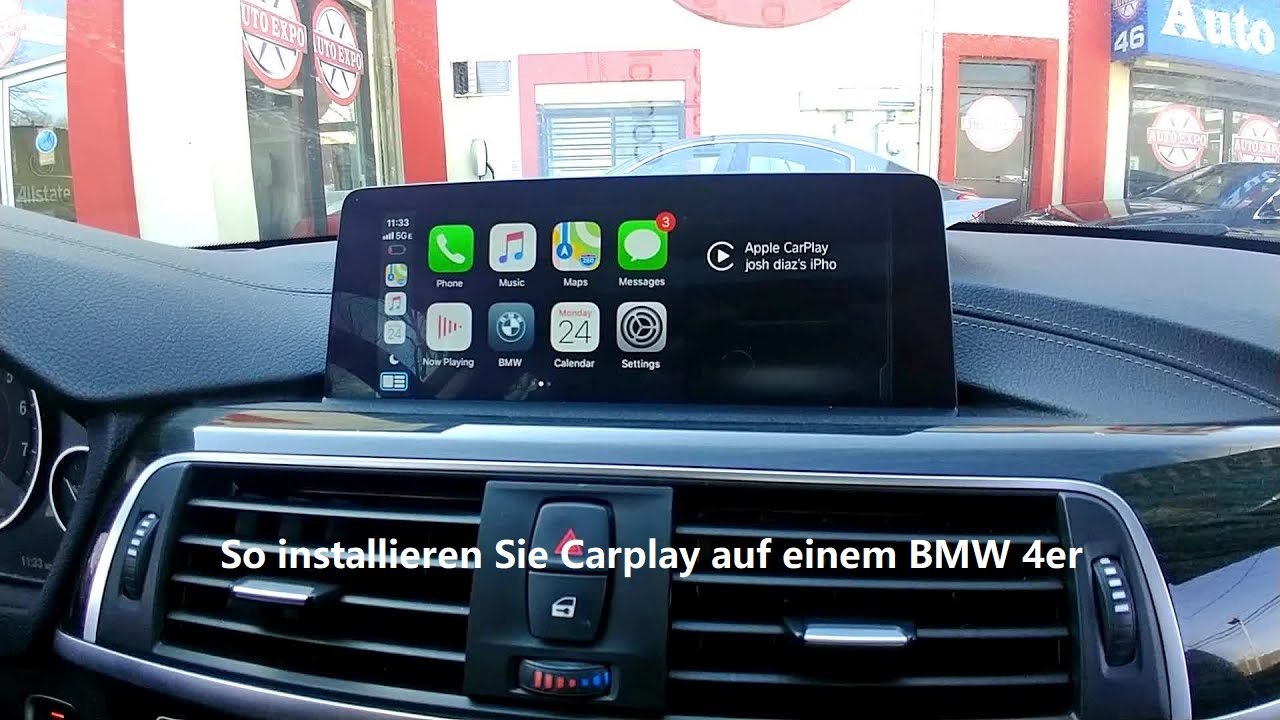

In dieser detaillierten Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie BMW Apple CarPlay auf einem BMW 4er mit NBT-System installieren können. Mit CarPlay genießen Sie die Vorteile der nahtlosen Integration Ihres iPhones in Ihr BMW-Infotainmentsystem, wodurch Navigation, Anrufe, Nachrichten und Musik bequem über den Fahrzeugbildschirm gesteuert werden können.
Was Sie benötigen:
Um diese Installation durchzuführen, benötigen Sie einige grundlegende Werkzeuge und Komponenten:
- Torx T20 Schraubendreher: Dies ist das Hauptwerkzeug, das Sie für den Ausbau des Autoradios und des Bildschirms benötigen.
- CarPlay-Modul und Verkabelung: Für BMW 3 4 Series F30 F31 F32 F33 F34 F35 F36 2011-2016 Android Auto Box Carplay – Dieses Set enthält das CarPlay-Modul, eine WLAN-Antenne für die kabellose Verbindung, zwei LVDS-Kabel (Videoübertragung), das Stromkabel, ein AUX-Kabel und ein USB-Kabel (dieses muss nicht angeschlossen werden, wenn Sie das Gerät kabellos verwenden).
- Installationszeit: Die gesamte Installation dauert etwa 30-40 Minuten, je nach Erfahrung und Vertrautheit mit der Fahrzeugtechnik.
Schritt 1: Ausbau des Autoradios
Der erste Schritt besteht darin, das Autoradio zu entfernen, um Platz für das CarPlay-Modul und die Verkabelung zu schaffen:

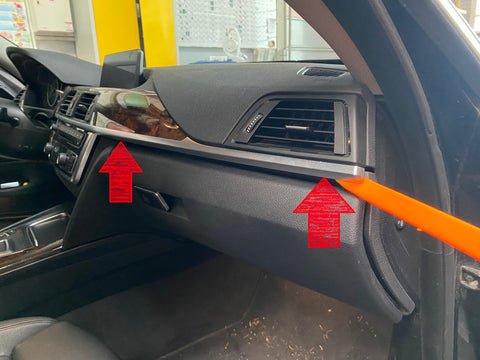

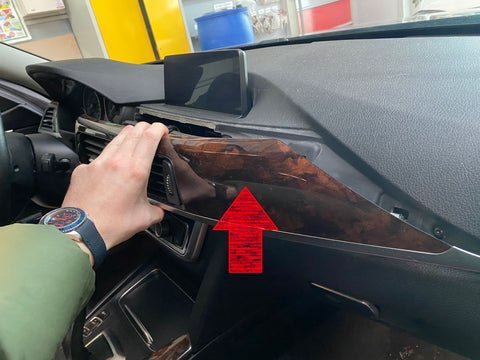

- Entfernen der Abdeckung: Beginnen Sie damit, die Abdeckung, die an der Lüftung befestigt ist, vorsichtig mit einem flachen Werkzeug abzuhebeln. Seien Sie beruhigt, das Material ist robust und es besteht kaum Gefahr, dass es beschädigt wird.
- Lösen der Klimaanlagensteuerung: Unter der Abdeckung befinden sich vier Torx T20-Schrauben, die die Klimaanlagensteuerung halten. Diese müssen gelöst werden, um das Bedienfeld freizulegen.
- Abziehen des Klimabedienfeldes: Nach dem Entfernen der Schrauben können Sie das Klimabedienfeld herausnehmen. Achten Sie darauf, den Stecker vorsichtig abzuziehen, um Beschädigungen zu vermeiden.

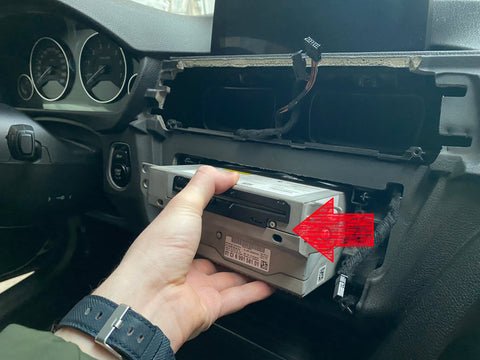

- Entfernen des Autoradios: Lösen Sie die beiden Torx T20-Schrauben, die das Autoradio befestigen, und ziehen Sie es dann vorsichtig heraus.
Schritt 2: Ausbau des Bildschirms
Der Bildschirm ist ein weiterer wichtiger Teil, der entfernt werden muss, um das CarPlay-Modul zu installieren:

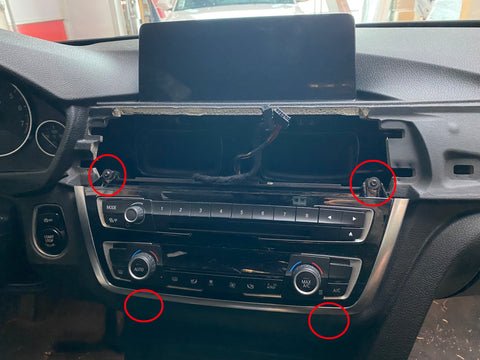

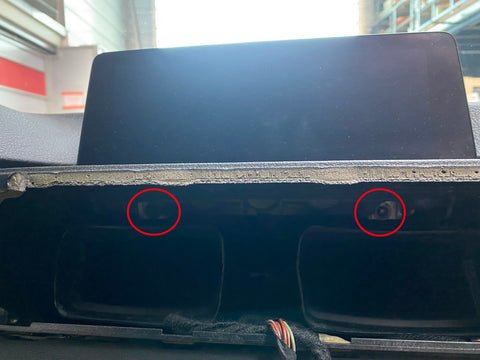

- Lösen der Bildschirm-Schrauben: Der Bildschirm wird durch zwei Torx-Schrauben (markiert mit roten Kreisen) gehalten. Diese müssen entfernt werden.

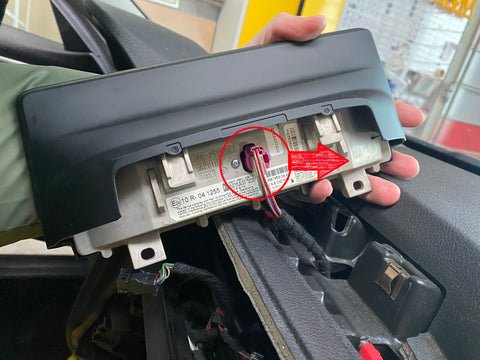

- Abziehen des Bildschirms: Ziehen Sie den Bildschirm vorsichtig nach oben, um ihn zu entfernen. Trennen Sie anschließend das LVDS-Kabel vom rosa Stecker.

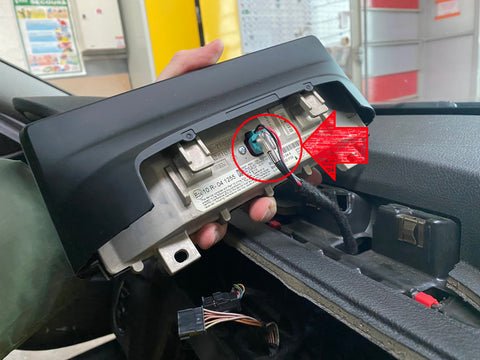

- Anschließen des neuen LVDS-Kabels: Verbinden Sie das türkisfarbene LVDS-Kabel anstelle des ursprünglichen Kabels.
Schritt 3: Verkabelung

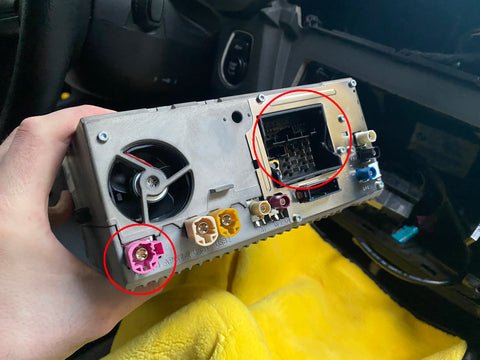

- Verkabelung der Module: Alle Kabelverbindungen erfolgen an diesen beiden Steckern. Die Glasfaserleitungen (grüne Doppelstecker) werden aus dem Quadlock-Stecker entfernt.

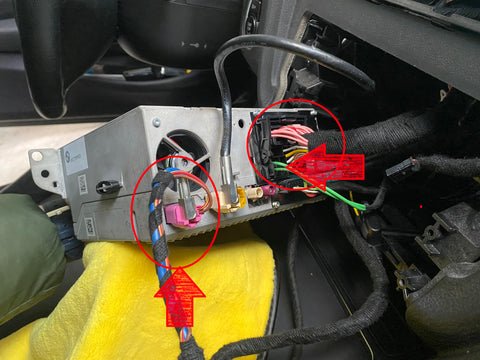

- Wiederanschluss der Glasfaser: Schließen Sie das LVDS-Kabel an, das Sie vom Bildschirm getrennt haben, und verbinden Sie auch die Glasfaserleitung, um die volle Funktionalität des ursprünglichen Systems zu erhalten.
Schritt 4: Testen
Nach der Installation des CarPlay-Moduls und der Verkabelung können Sie die Funktionalität testen:

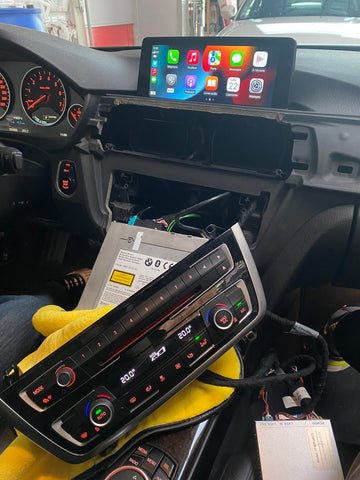

- Zugriff auf das CarPlay-Menü: Drücken Sie für 3 Sekunden die BACK-Taste auf Ihrem iDRIVE-Drehknopf. Das CarPlay-Menü wird angezeigt.
- Auswahl der gewünschten Funktion: Sie können nun zwischen Apple CarPlay, Android Auto und Mirror Link wählen. Hier haben wir Apple CarPlay auf dem BMW 4er aktiviert.
