Mit diesem CarPlay-Modul können Sie Apple CarPlay und Android Auto in Ihrem BMW X5 F15/F85 nachrüsten, ohne das originale Display oder das iDrive-System auszutauschen.
Das originale BMW-System bleibt vollständig erhalten. Nach dem Einbau können Sie jederzeit zwischen der originalen iDrive-Oberfläche und CarPlay bzw. Android Auto wechseln.
In dieser Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie das CarPlay-Modul einbauen, die benötigten Kabel anschließen und das System vor dem Zusammenbau testen.
Fahrzeugkompatibilität
Diese Einbauanleitung ist für den BMW X5 F15/F85 mit NBT EVO ID5 oder ID6 vorgesehen.
Sie eignet sich insbesondere für Fahrzeuge aus den entsprechenden Modelljahren, bei denen bereits das NBT-EVO-System verbaut ist.
BMW EVO ID5 & ID6
Wichtig: Entscheidend für die Kompatibilität ist nicht ausschließlich das Baujahr, sondern das tatsächlich verbaute BMW NBT EVO ID5/ID6-System. Je nach Produktionsdatum und Fahrzeugausstattung kann das verbaute iDrive-System abweichen.
Wenn Sie nicht sicher sind, welches iDrive-System in Ihrem BMW verbaut ist, prüfen Sie dies bitte vor dem Einbau bzw. vor der Bestellung. Im Zweifelsfall können Sie uns einfach ein Foto des BMW-Hauptmenüs senden – wir helfen Ihnen gerne bei der Identifizierung.
Wenn es sich bei Ihrem X5 um ein Modell der Baujahre 2014–2016 mit NBT-System handelt, beachten Sie bitte diese Einbauanleitung: BMW X5 F15 (2014-2016, NBT) CarPlay & Android auto nachrüsten – Schritt-für-Schritt Einbauanleitung
Benötigtes Werkzeug
Für den Einbau benötigen Sie nur wenige Werkzeuge:
- Kunststoffhebel / Demontagewerkzeug für Innenraumverkleidungen
- T20 Torx-Schraubendreher
Tipp: Verwenden Sie zum Lösen der Verkleidungen möglichst nur Kunststoffwerkzeug. So vermeiden Sie Kratzer oder Beschädigungen an den sichtbaren Innenraumteilen.
Lieferumfang
Für den Einbau werden folgende Komponenten aus unserem CarPlay-Set benötigt:
- 1 × CarPlay-Modul
- 1 × LVDS-Kabel
- 1 × CarPlay-Kabelbaum
- 1 × WLAN-Antenne
- 1 × USB-Kabel
- 1 × Bluetooth-Transmitter
Wir empfehlen, vor dem Einbau kurz zu prüfen, ob alle benötigten Komponenten vorhanden sind.
BMW EVO CarPlay Android Auto Kit-Liste
Vor der Installation
Bevor Sie mit dem Ausbau beginnen, schalten Sie das Fahrzeug vollständig aus.
Legen Sie die ausgebauten Verkleidungsteile an einem sicheren Ort ab, damit die Oberflächen und Befestigungsclips während des Einbaus nicht beschädigt werden.
Wichtig zum DIP-Schalter
Die DIP-Schalter am CarPlay-Modul werden später entsprechend der Displaygröße bzw. Fahrzeugkonfiguration eingestellt.
Wichtig: Ändern Sie die DIP-Schalter nur, wenn das CarPlay-Modul nicht mit Strom versorgt wird. Einstellungen bei eingeschaltetem Modul können dazu führen, dass die Änderung nicht korrekt übernommen wird.
Die richtige DIP-Schalter-Einstellung zeigen wir Ihnen in Schritt 6 dieser Anleitung.
Schritt 1: Armaturenbrettblende ausbauen
Als Erstes wird die große Armaturenbrettblende auf der Beifahrerseite ausgebaut.
1. Zierleiste lösen
Bevor Sie die Armaturenbrettblende ausbauen können, muss zunächst die umliegende Zierleiste entfernt werden.
Die Zierleiste ist lediglich mit Clips befestigt. Greifen Sie sie vorsichtig mit beiden Händen und ziehen Sie sie mit gleichmäßigem Druck nach vorne, bis sich die Clips lösen.
Tipp: Wenden Sie keine übermäßige Kraft an. Falls sich die Zierleiste an einer Stelle nur schwer lösen lässt, können Sie mit einem Kunststoffhebel vorsichtig nachhelfen.
2. Armaturenbrettblende lösen
Nachdem die Zierleiste entfernt wurde, können Sie die Armaturenbrettblende lösen.
Beginnen Sie auf der linken Seite und lösen Sie die Clips nach und nach von links nach rechts. Verwenden Sie dafür einen Kunststoffhebel oder ziehen Sie die Blende vorsichtig mit beiden Händen nach vorne.
Sobald alle Clips gelöst sind, ziehen Sie die Blende ein Stück nach vorne.
3. Stecker auf der Rückseite abziehen
Auf der Rückseite der Armaturenbrettblende befinden sich drei elektrische Steckverbindungen.
Entriegeln Sie die drei Stecker nacheinander und ziehen Sie sie vorsichtig ab. Anschließend kann die Armaturenbrettblende vollständig aus dem Fahrzeug genommen werden.
Schritt 2: Verkleidung unterhalb des Klimabedienteils entfernen
Als Nächstes wird die Verkleidung unterhalb des Klimabedienteils entfernt, damit Sie anschließend besser an die Head Unit gelangen.
Die Verkleidung ist mit Clips befestigt und muss nicht abgeschraubt werden.
Setzen Sie einen Kunststoffhebel vorsichtig am Rand der Verkleidung an und lösen Sie die Clips nach und nach. Ziehen Sie die Verkleidung anschließend vorsichtig nach vorne und nehmen Sie sie heraus.
Schritt 3: Klimabedienteil ausbauen
Nachdem die Armaturenbrettblende entfernt wurde, kann das Klimabedienteil ausgebaut werden.
1. Zwei T20-Schrauben entfernen
Nun sind die beiden T20-Schrauben sichtbar, mit denen das Klimabedienteil befestigt ist.
Lösen und entfernen Sie beide Schrauben mit einem T20 Torx-Schraubendreher.
2. Klimabedienteil herausziehen
Greifen Sie das Klimabedienteil vorsichtig und ziehen Sie es gerade nach vorne aus dem Armaturenbrett.
Ziehen Sie es zunächst nur so weit heraus, dass Sie die Steckverbindungen auf der Rückseite gut erreichen können.
3. Stecker auf der Rückseite abziehen
Auf der Rückseite des Klimabedienteils befinden sich zwei Steckverbindungen.
Entriegeln Sie beide Stecker und ziehen Sie sie vorsichtig ab. Anschließend können Sie das Klimabedienteil vollständig herausnehmen und an einem sicheren Ort ablegen.
Schritt 4: Originaldisplay ausbauen
Als Nächstes wird das originale BMW-Display ausgebaut.
1. Zwei T20-Schrauben entfernen
Unterhalb des Displays befinden sich zwei T20-Schrauben, mit denen der Bildschirm befestigt ist.
Lösen und entfernen Sie beide Schrauben mit einem T20 Torx-Schraubendreher.
2. Display herausnehmen
Nachdem die beiden Schrauben entfernt wurden, heben Sie das Display vorsichtig nach oben aus seiner Halterung.
Ziehen Sie es anschließend nur so weit nach vorne, dass Sie die Steckverbindung auf der Rückseite erreichen können.
3. Originales LVDS-Kabel abziehen
Auf der Rückseite des Displays befindet sich das pinke LVDS-Kabel, über das das Bildsignal des originalen BMW-Systems übertragen wird.
Entriegeln Sie den LVDS-Stecker und ziehen Sie ihn vorsichtig vom Display ab.
Anschließend können Sie das Display vollständig herausnehmen und an einem sicheren Ort ablegen.
Schritt 5: BMW Head Unit ausbauen
Nachdem das Klimabedienteil und die untere Verkleidung entfernt wurden, kann die originale BMW Head Unit ausgebaut werden.
1. Vier T20-Schrauben entfernen
Links und rechts neben der Head Unit befinden sich insgesamt vier T20-Schrauben.
Lösen und entfernen Sie alle vier Schrauben. Anschließend können Sie die Head Unit vorsichtig nach vorne aus dem Einbauschacht ziehen.
Ziehen Sie die Head Unit zunächst nur so weit heraus, dass Sie die Anschlüsse auf der Rückseite gut erreichen können.
2. Originalen Quadlock-Stecker abziehen
Auf der Rückseite der Head Unit befindet sich der große originale Quadlock-Stecker.
Entriegeln Sie den Verriegelungsbügel des Steckers und ziehen Sie den Quadlock-Stecker vorsichtig von der Head Unit ab.
3. MOST-Lichtwellenleiter beachten
Im originalen Quadlock-Stecker befindet sich bei diesem Fahrzeug ein grüner MOST-Lichtwellenleiter.
Dieser Lichtwellenleiter muss später aus dem originalen Quadlock-Stecker herausgenommen und in die dafür vorgesehene Position des neuen CarPlay-Kabelbaums eingesetzt werden.
Wichtig: Vergessen Sie diesen Schritt beim späteren Anschließen des CarPlay-Kabelbaums nicht. Der MOST-Lichtwellenleiter ist Bestandteil des originalen BMW-Multimediasystems und muss korrekt in den neuen Kabelbaum übernommen werden.
Lösen Sie den grünen MOST-Lichtwellenleiter vorsichtig aus dem originalen Quadlock-Stecker. Achten Sie darauf, das Kabel nicht stark zu knicken, zu verdrehen oder daran zu ziehen.
In Schritt 7 wird er in den CarPlay-Kabelbaum eingesetzt.
Schritt 6: DIP-Schalter am CarPlay-Modul einstellen
Bevor Sie das CarPlay-Modul mit dem Fahrzeug verbinden, müssen zunächst die DIP-Schalter am Modul korrekt eingestellt werden.
Die richtige Einstellung richtet sich nach der Displaygröße. Ihres BMW X5. Stellen Sie die DIP-Schalter entsprechend der folgenden Tabelle ein.
DIP-Schalter-Einstellung:
Vergleichen Sie die Schalterstellung sorgfältig mit der Tabelle und stellen Sie sicher, dass jeder DIP-Schalter vollständig auf ON bzw. OFF steht.
Wichtig: Stellen Sie die DIP-Schalter immer ein, solange das CarPlay-Modul nicht mit Strom versorgt wird. Ändern Sie die Schalterstellung niemals bei eingeschaltetem Modul.
Eine falsche DIP-Einstellung kann dazu führen, dass die CarPlay-Oberfläche nicht angezeigt wird oder der Bildschirm schwarz bleibt.
Nachdem die DIP-Schalter korrekt eingestellt wurden, können Sie mit dem Anschließen der Kabel fortfahren.
Schritt 7: CarPlay-Modul anschließen
Nachdem die DIP-Schalter korrekt eingestellt wurden, können Sie nun das CarPlay-Modul mit dem Fahrzeug verbinden.
7.1 CarPlay-Kabelbaum und MOST-Lichtwellenleiter anschließen
Verbinden Sie zunächst den originalen BMW-Quadlock-Stecker mit der passenden Buchse des CarPlay-Kabelbaums.
Nehmen Sie anschließend den in Schritt 5 ausgebauten grünen MOST-Lichtwellenleiter und setzen Sie ihn in die dafür vorgesehene Position im Quadlock-Stecker des CarPlay-Kabelbaums ein.
Achten Sie darauf, dass der MOST-Anschluss vollständig einrastet und an der gleichen Position sitzt wie zuvor im originalen Stecker.
Stecken Sie danach den Quadlock-Stecker des CarPlay-Kabelbaums in den Anschluss auf der Rückseite der BMW Head Unit und verriegeln Sie ihn vollständig.
Wichtig: Der grüne MOST-Lichtwellenleiter darf nicht im originalen BMW-Quadlock-Stecker verbleiben. Er muss in den entsprechenden Stecker des CarPlay-Kabelbaums umgesetzt werden. Achten Sie außerdem darauf, den Lichtwellenleiter nicht stark zu knicken.
7.2 LVDS-Kabel anschließen
Nehmen Sie das originale pinke LVDS-Kabel, das Sie zuvor vom BMW-Display abgezogen haben, und verbinden Sie es mit dem Anschluss „LVDS IN“ am CarPlay-Modul.
Nehmen Sie anschließend das mitgelieferte neue LVDS-Kabel:
- Eine Seite wird mit dem LVDS-Anschluss auf der Rückseite des originalen BMW-Displays verbunden.
- Die andere Seite wird mit „LVDS OUT“ am CarPlay-Modul verbunden.
Damit verläuft die LVDS-Verbindung wie folgt:
Originales BMW-LVDS-Kabel → LVDS IN am CarPlay-Modul → LVDS OUT → BMW-Display
Wichtig: Achten Sie besonders auf LVDS IN und LVDS OUT. Werden die Anschlüsse vertauscht oder sitzt ein LVDS-Stecker nicht vollständig, kann das Display schwarz bleiben oder „Kein Signal“ anzeigen.
7.3 USB-Kabel und WLAN-Antenne anschließen
Verbinden Sie die mitgelieferte WLAN-Antenne und das USB-Kabel mit den entsprechend gekennzeichneten Anschlüssen am CarPlay-Modul.
Verlegen Sie das USB-Kabel an eine Stelle, die auch nach dem Zusammenbau noch erreichbar ist.
Sie können das Kabel beispielsweise durch den Innenraum hinter dem Armaturenbrett auf die Beifahrerseite führen. So bleibt es weitgehend unsichtbar, ist bei Bedarf aber weiterhin zugänglich.
Der USB-Anschluss kann unter anderem für eine kabelgebundene Verbindung sowie für Firmware-Updates verwendet werden.
Tipp: Verlegen Sie das USB-Kabel bereits jetzt an die gewünschte Position. Nach dem vollständigen Zusammenbau ist der Zugang zum Modul deutlich schwieriger.
7.4 Bluetooth-Transmitter anschließen
Schließen Sie abschließend den mitgelieferten Bluetooth-Transmitter wie in der folgenden Abbildung gezeigt an.
Der Bluetooth-Transmitter wird für die Audioübertragung über das originale BMW-Bluetooth-Audiosystem verwendet.
Wie Sie den Bluetooth-Transmitter mit dem BMW-System verbinden und die richtige Audioausgabe einstellen, erklären wir weiter unten im Abschnitt FAQ – CarPlay / Android Auto hat keinen Ton.
Schritt 8: CarPlay-Modul und Kabel verstauen
Nachdem alle Kabel angeschlossen wurden, können Sie das CarPlay-Modul und die zusätzlichen Kabel hinter dem Armaturenbrett verstauen.
Unterhalb der BMW Head Unit befindet sich ausreichend Platz, um das CarPlay-Modul zusammen mit dem Kabelbaum unterzubringen.
Platzieren Sie das Modul und die Kabel so, dass die Head Unit anschließend problemlos wieder in ihren Einbauschacht geschoben werden kann.
Ordnen Sie überschüssige Kabellängen möglichst sauber und achten Sie darauf, dass das CarPlay-Modul und die Kabel nicht lose im Armaturenbrett liegen. So lassen sich spätere Klapper- oder Vibrationsgeräusche während der Fahrt vermeiden.
Schieben Sie die BMW Head Unit zu diesem Zeitpunkt noch nicht vollständig zurück und montieren Sie die Verkleidungen noch nicht wieder. Zunächst sollte das gesamte System getestet werden.
Schritt 9: Funktionstest vor dem Zusammenbau
Bevor Sie die Head Unit, das Display und die Verkleidungen wieder vollständig einbauen, sollten Sie zunächst prüfen, ob das CarPlay-Modul ordnungsgemäß funktioniert.
Schalten Sie das Fahrzeug ein und warten Sie, bis das originale BMW-iDrive-System vollständig gestartet ist.
Halten Sie anschließend die MENU-Taste am iDrive-Controller einige Sekunden lang gedrückt, um vom originalen BMW-System zur CarPlay-Oberfläche zu wechseln.
Durch erneutes langes Drücken der MENU-Taste können Sie wieder zum originalen BMW-iDrive-System zurückkehren.
Prüfen Sie vor dem Zusammenbau folgende Funktionen:
- Das originale BMW-iDrive-System wird normal auf dem Display angezeigt.
- Die CarPlay-Oberfläche wird korrekt und vollständig dargestellt.
- Der Wechsel zwischen BMW iDrive und CarPlay über die MENU-Taste funktioniert.
- Apple CarPlay bzw. Android Auto lässt sich mit dem Smartphone verbinden.
- Die Bedienung über den originalen iDrive-Controller funktioniert.
- Musik und andere Medien werden mit Ton wiedergegeben.
- Die originalen Fahrzeugfunktionen funktionieren weiterhin wie gewohnt.
Wichtig: Bauen Sie die ausgebauten Teile erst wieder vollständig ein, wenn alle Funktionen erfolgreich getestet wurden. Falls beispielsweise kein Ton vorhanden ist oder der Bildschirm schwarz bleibt, finden Sie im FAQ-Bereich dieser Anleitung die passenden Lösungsschritte.
Schritt 10: Fahrzeug wieder zusammenbauen
Wenn alle Funktionen erfolgreich getestet wurden, können Sie die ausgebauten Komponenten wieder montieren.
Der Zusammenbau erfolgt grundsätzlich in umgekehrter Reihenfolge des Ausbaus:
- Schieben Sie die BMW Head Unit vorsichtig zurück in den Einbauschacht und befestigen Sie sie wieder mit den vier T20-Schrauben.
- Schließen Sie das originale BMW-Display wieder an, setzen Sie es in die Halterung ein und befestigen Sie es mit den beiden T20-Schrauben.
- Setzen Sie die untere Verkleidung wieder ein und drücken Sie sie vorsichtig fest, bis alle Clips vollständig eingerastet sind.
- Schließen Sie die beiden Stecker des Klimabedienteils wieder an und montieren Sie das Klimabedienteil mit den beiden T20-Schrauben.
- Schließen Sie die drei Stecker der Armaturenbrettblende wieder an und setzen Sie die Blende ein.
- Montieren Sie abschließend die zuvor entfernte Zierleiste und achten Sie darauf, dass alle Clips sauber einrasten.
Wichtig: Wenden Sie beim Zurückschieben der Head Unit keine übermäßige Kraft an. Falls sie sich nicht problemlos einsetzen lässt, prüfen Sie noch einmal die Position des CarPlay-Moduls und der Kabel. Der Kabelbaum darf hinter der Head Unit nicht eingeklemmt werden.
Kontrollieren Sie abschließend, ob alle Verkleidungsteile bündig sitzen und keine sichtbaren Spalten vorhanden sind.
Damit ist der Einbau des CarPlay-Moduls abgeschlossen.
FAQ 1: CarPlay / Android Auto hat keinen Ton
Wenn CarPlay oder Android Auto normal funktioniert, aber kein Ton über die Fahrzeuglautsprecher ausgegeben wird, überprüfen Sie zunächst die Audioeinstellungen.
Unser CarPlay-Modul unterstützt zwei Möglichkeiten zur Audioübertragung:
- Methode 1: Audio über den mitgelieferten Bluetooth-Transmitter
- Methode 2: Audio über die Bluetooth-Verbindung Ihres Smartphones mit dem BMW
Verwenden Sie immer nur eine der beiden Methoden gleichzeitig.
Methode 1: Audio über den Bluetooth-Transmitter
Wenn Ihr Smartphone bereits direkt mit dem originalen BMW-Bluetooth verbunden ist, trennen Sie diese Verbindung zunächst.
1. Audioausgang auf „Transmitter BT“ einstellen
Öffnen Sie das Hauptmenü des CarPlay-Moduls und gehen Sie zu den Audioeinstellungen.
Stellen Sie den Audioausgang auf:
„Transmitter BT“
Andere Audioausgänge sollten dabei deaktiviert sein.
2. Bluetooth-Transmitter mit dem BMW verbinden
Wechseln Sie anschließend in das originale BMW-iDrive-System und öffnen Sie den Bereich für Bluetooth-Audio.
Suchen Sie nach dem Bluetooth-Transmitter. Der Gerätename lautet in der Regel:
DC_AUDIO_BT-XXXX
Wählen Sie das Gerät aus und stellen Sie die Bluetooth-Verbindung her.
Nach erfolgreicher Verbindung leuchten am Bluetooth-Transmitter die grüne und blaue Kontrollleuchte.
3. Bluetooth-Audio als Quelle beibehalten
Lassen Sie das originale BMW-iDrive-System auf Bluetooth-Audio eingestellt.
Halten Sie anschließend die MENU-Taste am iDrive-Controller einige Sekunden lang gedrückt, um wieder zur CarPlay-Oberfläche zu wechseln.
Starten Sie nun Musik oder eine andere Audioquelle in CarPlay bzw. Android Auto und prüfen Sie die Tonausgabe.
Methode 2: Audio über das Bluetooth des Smartphones
Bei dieser Methode wird der Ton über die direkte Bluetooth-Verbindung zwischen Ihrem Smartphone und dem originalen BMW-System übertragen.
Falls der mitgelieferte Bluetooth-Transmitter bereits mit dem Fahrzeug verbunden ist, trennen Sie diese Verbindung zunächst.
1. Audioausgang auf „Use Car’s BT Channel“ einstellen
Öffnen Sie die Einstellungen des CarPlay-Moduls und stellen Sie den Audioausgang auf:
„Use Car’s BT Channel“
2. Smartphone mit dem originalen BMW-Bluetooth verbinden
Verbinden Sie anschließend Ihr Smartphone direkt mit dem originalen Bluetooth-System des BMW.
Stellen Sie sicher, dass die Verbindung erfolgreich hergestellt wurde und Bluetooth-Audio für das Smartphone aktiviert ist.
3. BMW auf Bluetooth-Audio eingestellt lassen
Öffnen Sie im originalen BMW-iDrive-System die Bluetooth-Audioquelle und lassen Sie diese ausgewählt.
Halten Sie anschließend die MENU-Taste am iDrive-Controller einige Sekunden lang gedrückt, um zur CarPlay-Oberfläche zurückzukehren.
Starten Sie nun die Musikwiedergabe. Der Ton von CarPlay bzw. Android Auto sollte über das originale BMW-Audiosystem wiedergegeben werden.
Wichtig: Der BMW muss bei beiden Methoden auf die entsprechende Bluetooth-Audioquelle eingestellt sein. Eine erfolgreiche CarPlay-Verbindung allein bedeutet nicht automatisch, dass auch der richtige Audiokanal im originalen BMW-System ausgewählt wurde.
FAQ 2: Bildschirm bleibt schwarz oder zeigt „Kein Signal“
Wenn nach dem Einbau ein schwarzer Bildschirm erscheint oder das Display „Kein Signal“ anzeigt, lässt sich die Ursache in der Regel anhand der folgenden zwei Situationen eingrenzen.
Fall 1: Auch das originale BMW-Menü bleibt schwarz oder zeigt „Kein Signal“
Wenn bereits das originale BMW-iDrive-System nicht mehr korrekt angezeigt wird, liegt die Ursache in der Regel an der LVDS-Verbindung.
Überprüfen Sie in diesem Fall die LVDS-Verkabelung noch einmal sorgfältig:
- Das originale pinke BMW-LVDS-Kabel muss mit „LVDS IN“ am CarPlay-Modul verbunden sein.
- Das mitgelieferte LVDS-Kabel verbindet „LVDS OUT“ des CarPlay-Moduls mit dem originalen BMW-Display.
- Prüfen Sie, ob alle LVDS-Stecker vollständig eingesteckt und korrekt eingerastet sind.
Die Verbindung sollte folgendermaßen aussehen:
Originales BMW-LVDS-Kabel → LVDS IN → CarPlay-Modul → LVDS OUT → BMW-Display
Hinweis: Wenn auch die originale BMW-Oberfläche nicht angezeigt wird, überprüfen Sie zuerst die LVDS-Verkabelung, bevor Sie die DIP-Schalter verändern.
Fall 2: BMW-iDrive funktioniert, aber die CarPlay-Oberfläche bleibt schwarz
Wenn das originale BMW-Menü normal angezeigt wird, aber nach dem Umschalten auf CarPlay ein schwarzer Bildschirm erscheint, überprüfen Sie die Einstellung der DIP-Schalter am CarPlay-Modul.
Gehen Sie dabei wie folgt vor:
- Schalten Sie das Fahrzeug aus.
- Trennen Sie die Stromversorgung des CarPlay-Moduls.
- Überprüfen Sie die DIP-Schalter anhand der DIP-Schalter-Tabelle und korrigieren Sie die Einstellung bei Bedarf.
- Schließen Sie die Stromversorgung des CarPlay-Moduls wieder an.
- Schalten Sie das Fahrzeug wieder ein.
- Halten Sie die MENU-Taste gedrückt und prüfen Sie erneut die CarPlay-Anzeige.
Wichtig: Ändern Sie die DIP-Schalter niemals, solange das CarPlay-Modul mit Strom versorgt wird. Die neue Einstellung sollte immer im stromlosen Zustand vorgenommen werden.
Wenn die DIP-Schalter korrekt eingestellt sind, sollte die CarPlay-Oberfläche nach dem erneuten Einschalten normal angezeigt werden.
Fazit

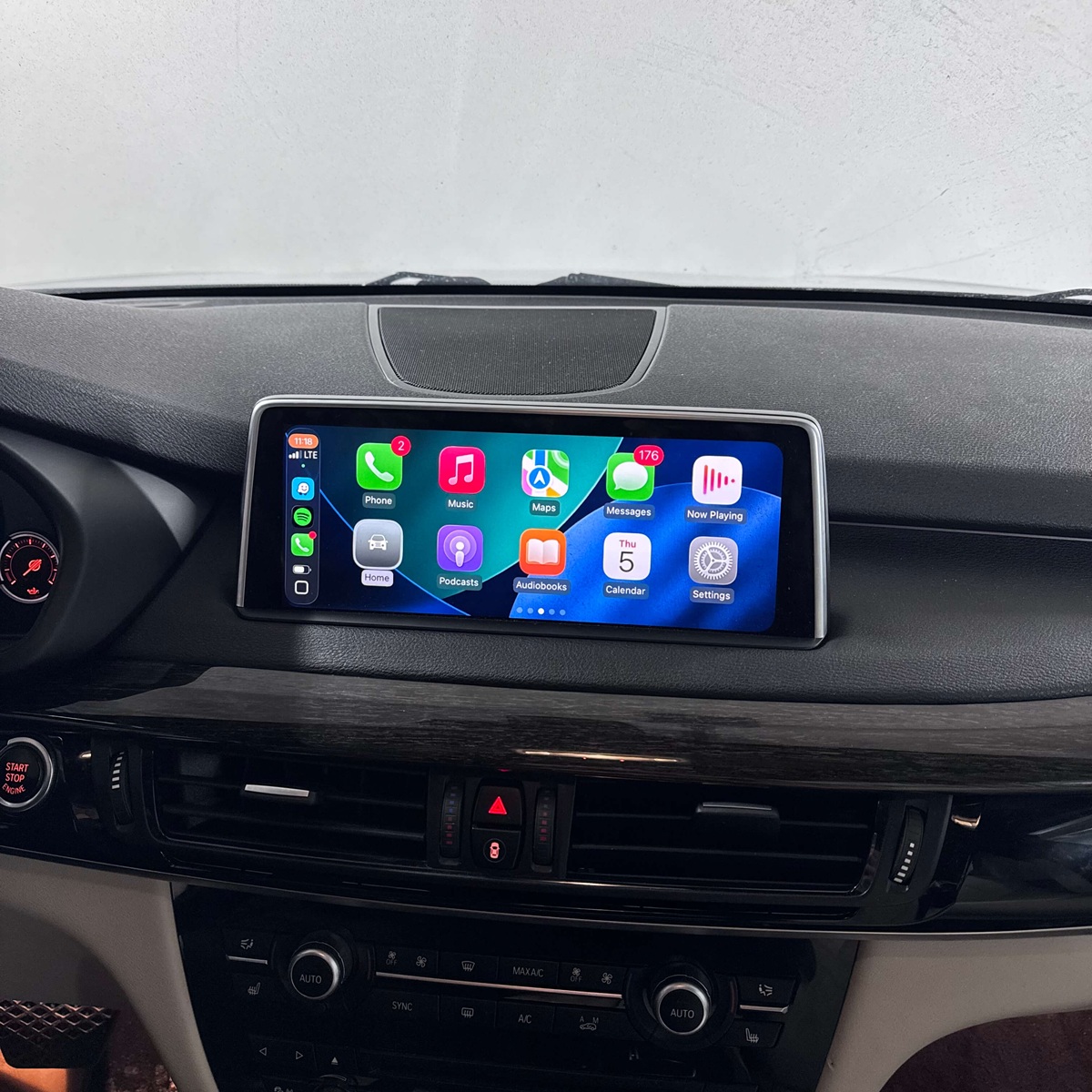

Mit dem Einbau des CarPlay-Moduls können Sie Apple CarPlay und Android Auto in Ihrem BMW X5 F15/F85 mit NBT EVO ID5/ID6 nachrüsten, ohne das originale Display oder das BMW-iDrive-System auszutauschen.
Nach erfolgreicher Installation bleiben die originalen BMW-Funktionen weiterhin erhalten. Durch langes Drücken der MENU-Taste am iDrive-Controller können Sie jederzeit zwischen dem originalen BMW-System und der CarPlay-Oberfläche wechseln.
Der wichtigste Teil des Einbaus ist die korrekte Verkabelung. Achten Sie insbesondere auf die LVDS-IN-/OUT-Anschlüsse, das korrekte Umsetzen des MOST-Lichtwellenleiters sowie die passende DIP-Schalter-Einstellung. Testen Sie alle Funktionen, bevor Sie die Head Unit und die Verkleidungen wieder vollständig montieren.
Passendes CarPlay-Modul für BMW X5 F15/F85
Das in dieser Anleitung verwendete CarPlay-Modul finden Sie hier:
→ [Carplay Android Auto-Modul für BMW NBT EVO X5 F15 X6 F16 2014-2020 X1 F48 2016-2020]
Bedienungsanleitung
Weitere Informationen zur Einrichtung und Bedienung von Apple CarPlay und Android Auto finden Sie in unserer Bedienungsanleitung:
→ [https://thecarplay.de/wp-content/uploads/2025/09/BMW-EVO-Carplay-Android-Auto-Benutzerhandbuch.pdf]
CarPlay für weitere BMW Modelle
Sie fahren einen anderen BMW? In unserer BMW-Kategorie finden Sie passende CarPlay- und Android-Auto-Nachrüstlösungen für weitere BMW-Modelle und iDrive-Systeme:
