In dieser umfassenden Anleitung führen wir Sie Schritt für Schritt durch den Installationsprozess von BMW Apple CarPlay auf einem BMW X4 F26, ausgestattet mit dem NBT-System. Diese Anleitung richtet sich an Fachleute und fortgeschrittene Enthusiasten, die eine sorgfältige und präzise Installation sicherstellen möchten. Alle wichtigen Schritte werden dabei ausführlich beschrieben und durch Bilder illustriert.
Benötigte Werkzeuge und Vorbereitungen
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie alle notwendigen Werkzeuge und Materialien zur Hand haben:
- Werkzeuge: Ein Torx T20-Schraubendreher ist das Hauptwerkzeug, das für diese Installation benötigt wird. Zusätzlich können ein Kunststoffkeilwerkzeug und ein kleiner Schlitzschraubendreher hilfreich sein, um empfindliche Teile zu entfernen, ohne diese zu beschädigen.
- Installationszeit: Planen Sie insgesamt etwa 40-50 Minuten für die vollständige Installation ein. Diese Zeitspanne kann je nach Erfahrung variieren.
- Inventar: Das CarPlay-Installationsset besteht aus mehreren Komponenten:
- CarPlay-Modul : BMW X3 F25 X4 F26 2011–2016 Carplay Android Auto Kit
- WLAN-Antenne
- Zwei LVDS-Kabel (Video)
- Stromkabel
- AUX-Kabel
- USB-Kabel (optional, für kabellose Nutzung nicht erforderlich)
Schritt 1: Vorbereitung und Demontage des Originalautoradios
Um die Installation des CarPlay-Moduls erfolgreich durchführen zu können, muss zunächst das werksseitig installierte Autoradio entfernt werden. Dieser Schritt erfordert besondere Sorgfalt, um Beschädigungen an den empfindlichen Komponenten des Fahrzeugs zu vermeiden.

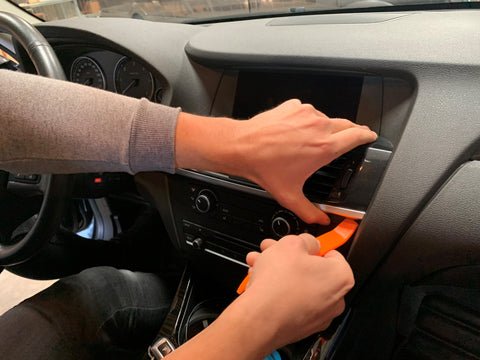

- Entfernen der Lüftungseinheit: Beginnen Sie, indem Sie die Lüftungseinheit vorsichtig zu sich hin ziehen. Dieses Bauteil ist robust und sollte bei vorsichtigem Ziehen nicht brechen. Verwenden Sie gegebenenfalls einen Kunststoffkeil, um die Einheit zu lösen, ohne die Oberflächen zu beschädigen.

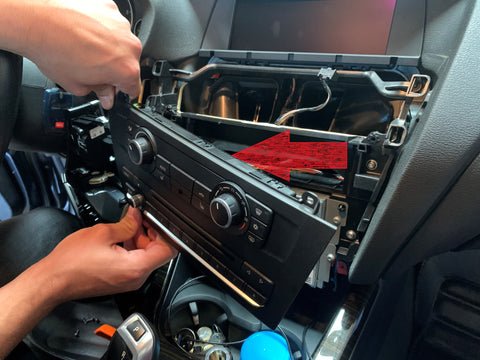

- Demontage der Klimaanlagensteuerung: Nachdem die Lüftungseinheit entfernt wurde, sehen Sie die Klimaanlagensteuerung, die das Autoradio verdeckt. Lösen Sie die sichtbaren Schrauben mit dem Torx T20-Schraubendreher und entfernen Sie die Steuerungseinheit vorsichtig. Achten Sie darauf, die Verbindungsstecker vorsichtig abzuziehen, um Beschädigungen zu vermeiden.

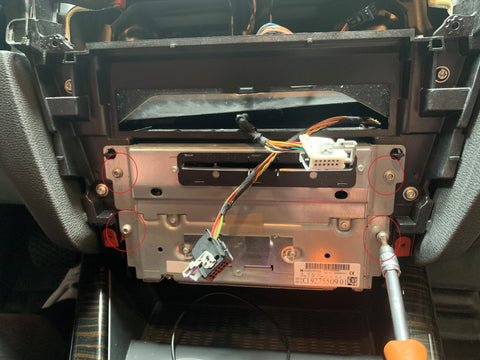

- Zugang zum Autoradio: Nachdem die Klimaanlagensteuerung entfernt ist, haben Sie Zugang zum Autoradio, das mit vier Torx T20-Schrauben befestigt ist. Entfernen Sie diese Schrauben und ziehen Sie das Autoradio heraus, um Zugriff auf die dahinter liegenden Anschlüsse zu erhalten.
Schritt 2: Installation des CarPlay-Moduls und Verkabelung

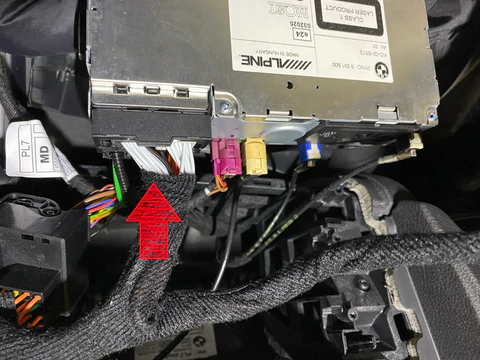

Die ordnungsgemäße Verkabelung ist entscheidend, um sicherzustellen, dass das CarPlay-Modul korrekt funktioniert. Gehen Sie sorgfältig vor und überprüfen Sie jeden Anschluss doppelt.

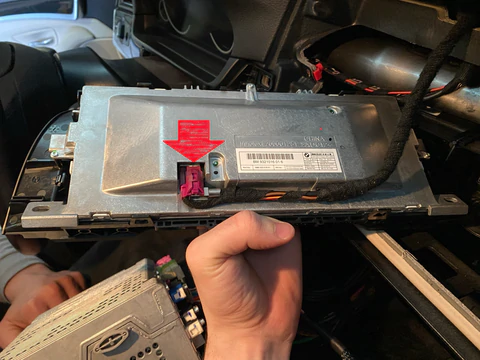

- LVDS-Kabel (Video) Anschlüsse: Beginnen Sie mit dem LVDS-Kabel, das für die Videoübertragung zuständig ist. Trennen Sie das Original-LVDS-Kabel aus dem violetten Anschluss und verbinden Sie es mit dem CarPlay-Modul. Das Kabel, das ursprünglich im violetten Anschluss war, wird nun mit dem Anschluss LVDS 2 am Modul verbunden, während LVDS 1 direkt mit dem Bildschirm verbunden wird.

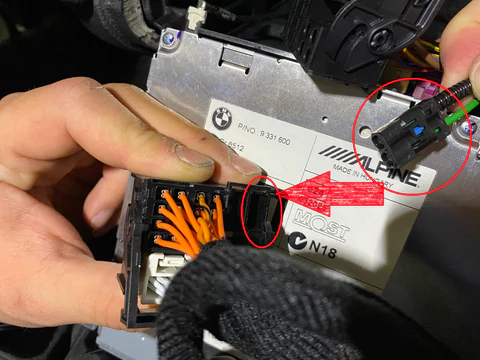

- Stromversorgung anschließen: Trennen Sie den Quadlock-Stecker vom Autoradio und verbinden Sie ihn mit dem Strom-Bypass des CarPlay-Moduls. Vergessen Sie nicht, das Glasfaserkabel (für die Audioübertragung) in den By-Pass-Stecker des CarPlay-Moduls einzusetzen, da andernfalls kein Ton ausgegeben wird.
- WLAN-Antenne und andere Anschlüsse: Verbinden Sie die WLAN-Antenne mit dem CarPlay-Modul, um eine stabile kabellose Verbindung sicherzustellen. Schließen Sie die restlichen Kabel (AUX, USB) nach Bedarf an. Das USB-Kabel ist nicht notwendig, wenn Sie eine kabellose Verbindung nutzen möchten.
Schritt 3: Systemprüfung und Abschluss der Installation
Nach der erfolgreichen Verkabelung und dem Wiedereinbau der entfernten Komponenten sollten Sie das System auf ordnungsgemäße Funktionalität überprüfen.

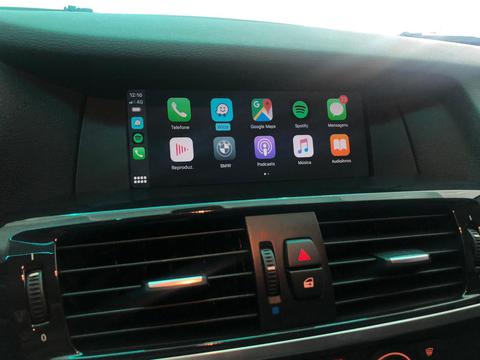

- Systemprüfung: Schalten Sie die Zündung des Fahrzeugs ein und drücken Sie den MENÜ-Knopf auf Ihrem iDRIVE-Drehknopf für etwa 3 Sekunden. Das neue Menü erscheint, in dem Sie zwischen Apple CarPlay, Android Auto und Mirror Screen wählen können.
- Feinjustierung und Abschluss: Wenn Apple CarPlay ausgewählt ist, wird es standardmäßig gestartet. Wenn Sie eine andere Option wie Android Auto oder Airplay bevorzugen, können Sie diese ebenfalls auswählen. Stellen Sie sicher, dass alle Funktionen wie erwartet arbeiten, und schließen Sie die Installation ab, indem Sie die Verkleidungen und die Klimaanlagensteuerung wieder anbringen.
Durch die sorgfältige Ausführung dieser Schritte können Sie sicherstellen, dass das CarPlay-Modul nahtlos in das Fahrzeug integriert ist und eine reibungslose Funktion gewährleistet. Sollten während der Installation Fragen oder Probleme auftreten, empfiehlt es sich, einen qualifizierten Fachmann zu Rate zu ziehen, um mögliche Fehler zu vermeiden.
