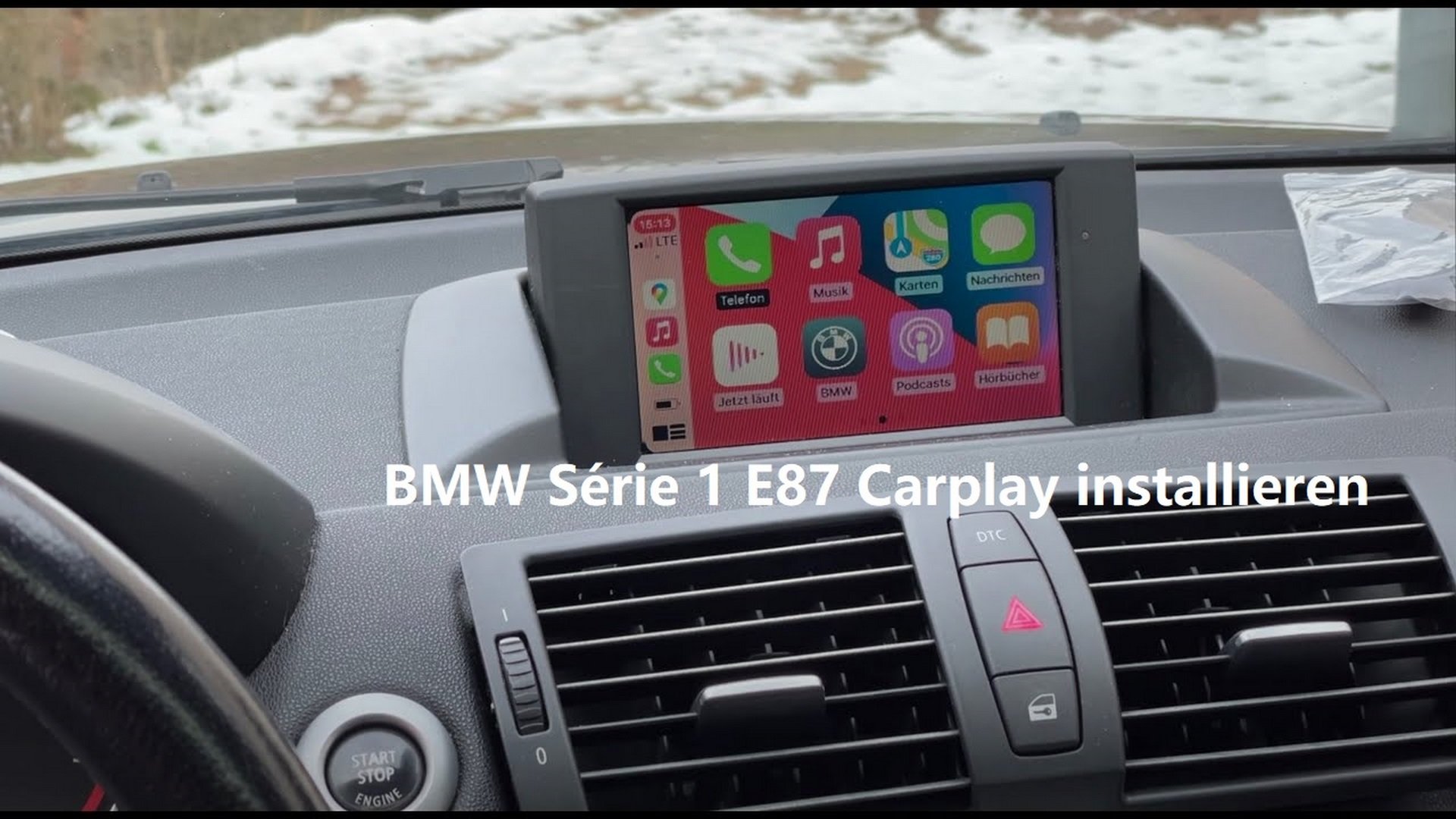

Als erfahrener Installationstechniker für Infotainmentsysteme führe ich Sie durch die präzisen Schritte zur Nachrüstung von BMW Apple CarPlay in Ihrem Série 1 E87 (CIC-Version). Dieser Prozess erfordert technisches Geschick, sorgfältige Planung und die richtigen Werkzeuge, um optimale Ergebnisse zu erzielen.
Benötigte Werkzeuge und Materialien:
- Werkzeuge: Kreuzschlitzschraubendreher, Kunststoffhebelwerkzeug (für empfindliche Teile)
- Materialien: CarPlay-Modul mit Zubehör (Android Auto für BMW X5 E70 X6 E71 2011-2013 X1 E84 2009-2015, mit Wireless CarPlay)
Installationszeit:
- Zeitaufwand: 45-60 Minuten, abhängig von der Erfahrung und den spezifischen Herausforderungen beim Ausbau und Anschluss der Komponenten.
Schritt 1: Vorbereitung und Demontage des Autoradios
1.1. Sicherheit und Vorbereitung:
Stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist und der Schlüssel entfernt wurde. Dieser Schritt verhindert mögliche Kurzschlüsse und sorgt für Ihre Sicherheit.
1.2. Entfernen der Frontblende: Beginnen Sie mit dem vorsichtigen Lösen der Frontblende des Autoradios. Nutzen Sie ein Kunststoffhebelwerkzeug, um Beschädigungen an der empfindlichen Kunststoffabdeckung zu vermeiden. Arbeiten Sie langsam entlang der Kanten, um die Clips nicht zu brechen.
1.3. Ausbau der Klimabedienung: Nachdem die Frontblende entfernt wurde, sehen Sie die Klimabedienungseinheit. Ziehen Sie die Einheit vorsichtig heraus und trennen Sie die schwarzen und weißen Stecker. Diese Stecker sind eindeutig markiert, sodass Verwechslungen bei der Wiedermontage ausgeschlossen sind.
1.4. Lösen der Befestigungsschrauben: Sobald die Klimabedienung entfernt wurde, haben Sie Zugang zu den beiden Schrauben, die das CIC-Autoradio fixieren. Verwenden Sie den Kreuzschlitzschraubendreher, um diese Schrauben vorsichtig zu lösen.
Schritt 2: Ausbau des iDrive-Controllers
2.1. Entfernen der Schalthebelabdeckung:
Um den iDrive-Controller einfacher auszubauen, entfernen Sie zunächst die Abdeckung des Schalthebels. Wenn Ihr Fahrzeug ein manuelles Getriebe hat, ziehen Sie einfach am Ledermantel des Schalthebels, um die Abdeckung zu lösen.
2.2. Entfernen des iDrive-Joysticks: Lösen Sie den iDrive-Joystick, indem Sie ihn vorsichtig abheben. Anschließend sehen Sie einen einzelnen Stecker, der den Joystick mit dem System verbindet. Trennen Sie diesen Stecker vorsichtig ab.
2.3. Anschließen des Adapters: Verbinden Sie den Adapter des CarPlay-Kits mit dem freigelegten Stecker des Joysticks. Der Adapter ist so konzipiert, dass er nur in einer Richtung angeschlossen werden kann, um Fehlanschlüsse zu vermeiden.
Schritt 3: Verkabelung
3.1. Identifikation und Verbindung der Videokabel: Hinter dem Autoradio befindet sich der Videoanschluss, der in der Regel rosa gefärbt ist. Trennen Sie diesen Anschluss und verbinden Sie ihn mit dem weiblichen Videoanschluss des CarPlay-Kits. Anschließend verbinden Sie das rosa Videokabel des Kits mit der ursprünglichen Buchse des Autoradios, um die Videofunktion zu überbrücken.
3.2. Anschluss der LCD-Kabel: Schließen Sie das LCD-IN und LCD-OUT-Kabel gemäß den Anweisungen an. Diese Kabel sind für die Übertragung des Bildsignals vom CarPlay-Modul zum Bildschirm des Fahrzeugs verantwortlich.
3.3. Verlegung der Kabel: Die Kabel sollten so verlegt werden, dass sie weder den Fahrzeugbetrieb beeinträchtigen noch den Einbau anderer Komponenten behindern. Es ist nicht erforderlich, weitere Teile zu demontieren. Führen Sie die Kabel entlang vorhandener Kabelkanäle oder quer über die Traverse.
Schritt 4: Inbetriebnahme und Test

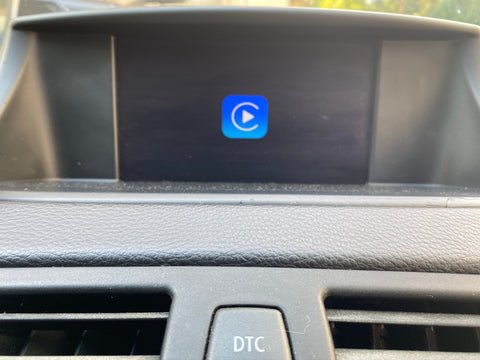

4.1. Erste Inbetriebnahme: Um CarPlay zu aktivieren, drücken Sie die MENÜ-Taste des Joysticks für 2-3 Sekunden. Das System wechselt dann automatisch zur CarPlay-Oberfläche. Dies ist der erste Start des Systems, bei dem die grundlegenden Einstellungen vorgenommen werden können.

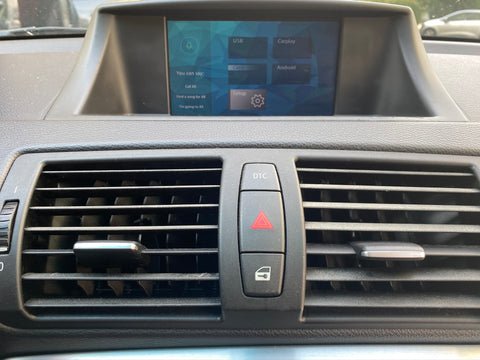

4.2. Einstellungsoberfläche: Navigieren Sie durch die Einstellungsoberfläche, um CarPlay Ihren individuellen Bedürfnissen anzupassen. Hier können Sie die bevorzugten Apps auswählen, Audioeinstellungen vornehmen und das System konfigurieren.
4.3. Wahl zwischen Apple CarPlay und Android Auto: Die von Ihnen installierte Hardware unterstützt sowohl Apple CarPlay als auch Android Auto. Wählen Sie je nach verwendetem Smartphone die entsprechende Option. Dies bietet Ihnen maximale Flexibilität und Integration, unabhängig von Ihrer Smartphone-Marke.
Nach Abschluss dieser Installation steht Ihnen nun die vollständige CarPlay-Funktionalität zur Verfügung, sodass Sie Ihr Smartphone nahtlos mit Ihrem Fahrzeug verbinden können. Genießen Sie sicheres und komfortables Fahren mit Ihrer neuen CarPlay-Integration.
