Die Installation von Apple Carplay in einem BMW 2er Active Tourer F45 kann die Benutzerfreundlichkeit und die Funktionalität Ihres Fahrzeugs erheblich verbessern. In diesem umfassenden Leitfaden erklären wir Schritt für Schritt, wie Sie diese Aufgabe erfolgreich meistern können.
Apple Carplay ermöglicht es Ihnen, Ihr iPhone nahtlos mit dem Infotainmentsystem Ihres Fahrzeugs zu verbinden. Dies bietet eine Vielzahl von Vorteilen, darunter den einfachen Zugriff auf Navigation, Musik, Anrufe und Nachrichten, alles über das Display Ihres BMW. Bevor Sie beginnen, stellen Sie sicher, dass Sie die erforderlichen Werkzeuge und Komponenten zur Hand haben.
Erforderliches Material
Für diese Installation benötigen Sie:
- Einen Torx T20 Schraubendreher.
- Das Carplay-Modul inklusive Verkabelung( Carplay Android Auto Box für BMW 1 2 Serie F20 F21 F22 F23 F45 2011-2020 NBT EVO )
- Eine WLAN-Antenne.
- Zwei LVDS-Kabel (Video).
- Das Stromkabel.
- Ein AUX-Kabel.
- Ein USB-Kabel (nur notwendig, wenn das Gerät kabelgebunden verwendet wird).
Installationszeit
Planen Sie etwa 30-40 Minuten für die Installation ein. Es ist ratsam, alle Schritte sorgfältig zu befolgen, um eine reibungslose und sichere Installation zu gewährleisten.
Schritt-für-Schritt-Anleitung
SCHRITT 1: ABBAU DES BILDSCHIRMS
Beginnen Sie mit dem Abbau des Bildschirms in Ihrem BMW 2er Active Tourer F45.

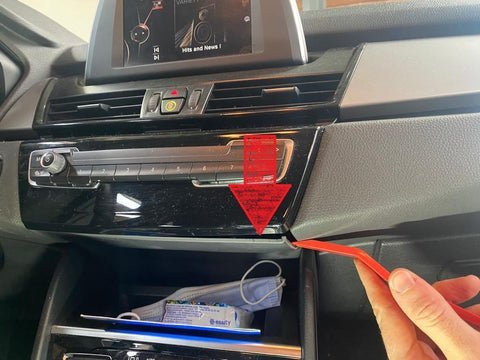

- Abdeckung entfernen: Verwenden Sie einen Spatel oder ein dünnes Werkzeug, um die Abdeckung unter dem Gerät vorsichtig herauszuhebeln. Dies kann etwas Kraft erfordern, aber die Abdeckung sollte sich lösen lassen.

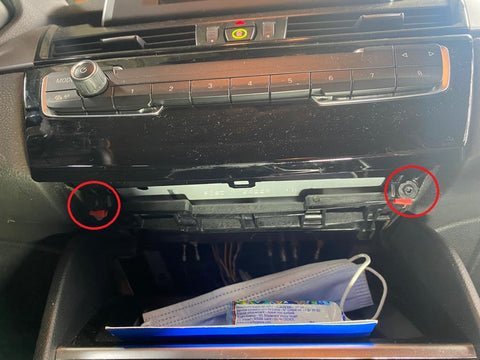

- Torx T20 Schrauben lösen: Nachdem die Abdeckung entfernt ist, sehen Sie zwei Torx T20 Schrauben. Entfernen Sie diese Schrauben mit dem Torx T20 Schraubendreher.

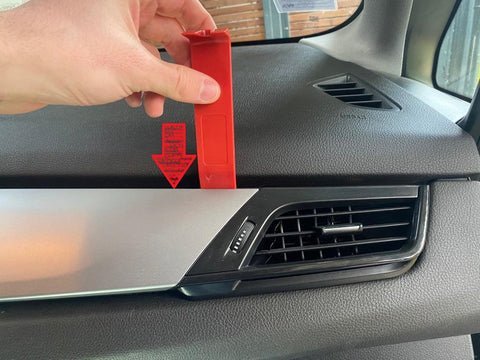

- Plastikverkleidung entfernen: Entfernen Sie nun die gesamte Plastikverkleidung. Diese ist fest befestigt, aber Sie können ohne Bedenken Hebel ansetzen, um sie zu lösen.

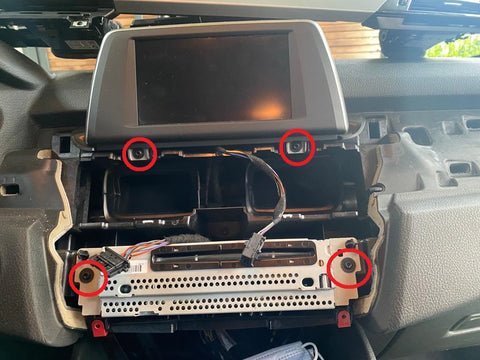

- Bildschirm und Gerät lösen: Es gibt insgesamt vier Schrauben, die entfernt werden müssen: zwei, die den Bildschirm und zwei, die das Gerät befestigen. Entfernen Sie diese Schrauben und nehmen Sie den Bildschirm sowie das Gerät heraus.
SCHRITT 2: ANSCHLÜSSE
Nachdem der Bildschirm und das Gerät entfernt wurden, können Sie mit den Anschlüssen beginnen.

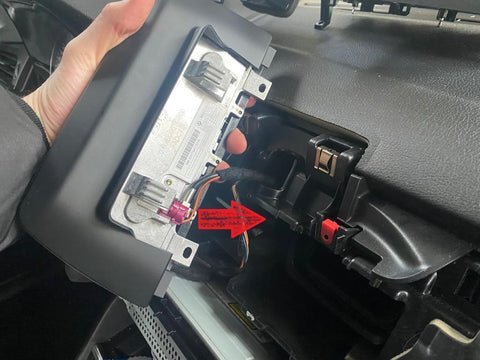

- LVDS-Stecker entfernen: Ziehen Sie den LVDS-Stecker (Videostecker) aus seinem Anschluss.

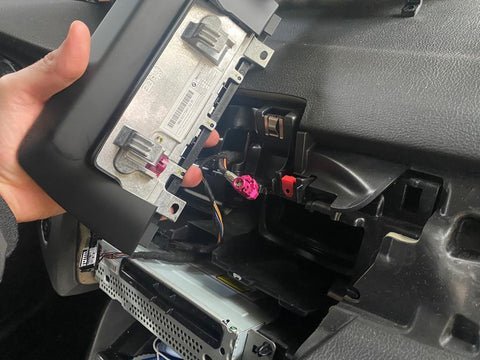

- Verbindung zum Carplay-Modul: Stecken Sie den violetten LVDS-Stecker in den LVDS IN Anschluss des Carplay-Moduls.

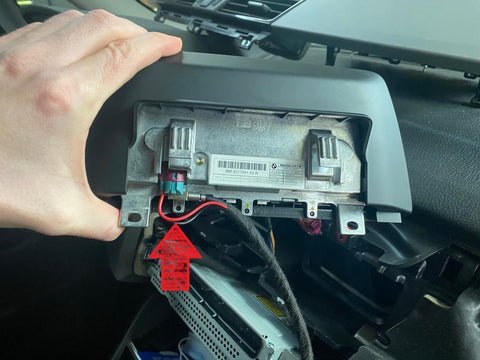

- LVDS OUT Anschluss: Verbinden Sie den türkisfarbenen LVDS-Stecker des KITS mit dem LVDS OUT Anschluss des Moduls, wo vorher der Originalstecker war.

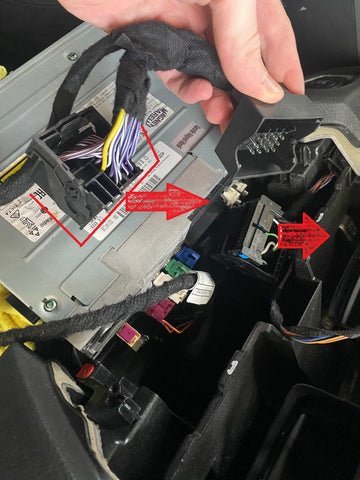

- Stromanschluss (QUADLOCK): Trennen Sie den Originalstromanschluss (QUADLOCK) und schließen Sie den des Carplay-KITS an dessen Stelle an. Dies ist ein einfacher BY-PASS.
SCHRITT 3: TESTEN DER INSTALLATION
Sobald alle Anschlüsse hergestellt sind, können Sie die Installation testen.
- System starten: Drücken Sie für 3 Sekunden die MENU-Taste auf Ihrem iDRIVE-Knopf Ihres BMW F45.

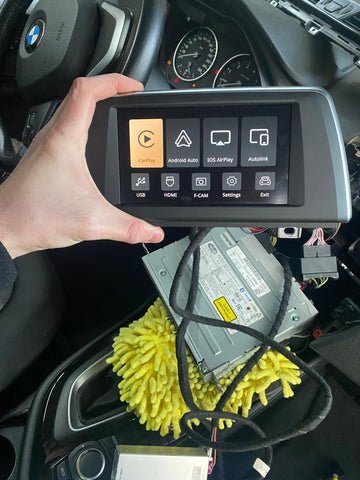

- Auswahl des Modus: Das Menü erscheint auf dem Bildschirm. Wählen Sie aus, was Sie verwenden möchten: Apple Carplay, Android Auto oder Mirror Screen.

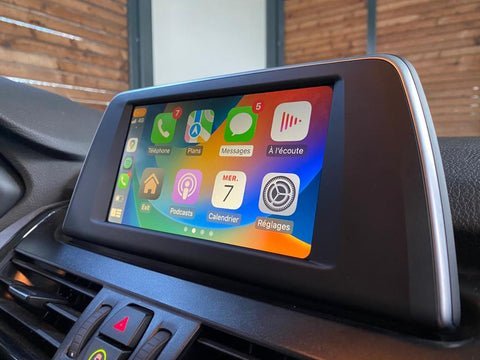

- Carplay verwenden: Wir haben Apple Carplay gewählt, das standardmäßig gestartet wird. Um beispielsweise Android Auto auszuwählen, gehen Sie in die BMW App.

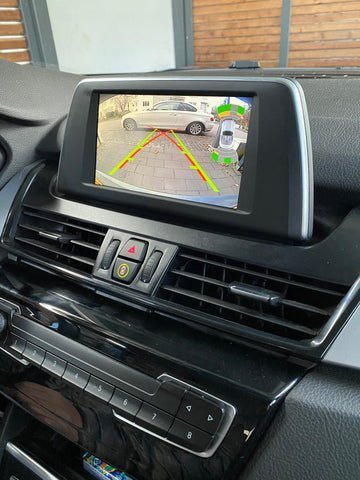

- Zusätzliche Optionen: Wenn Ihr Fahrzeug nicht mit einer Originalkamera ausgestattet ist, können Sie eine nachrüsten. Eine Rückfahrkamera, die in den Türgriff integriert ist, bietet eine hervorragende Bildqualität und Funktionalität. Diese Option ist ebenfalls verfügbar und bietet eine nahtlose Integration wie das Original.
Fazit
Die Installation von Apple Carplay Kit in Ihrem BMW 2er Active Tourer F45 verbessert nicht nur die Konnektivität und Benutzerfreundlichkeit Ihres Fahrzeugs, sondern sorgt auch für mehr
