In dieser umfassenden Anleitung zeigen wir Ihnen, wie Sie Apple CarPlay auf einem BMW 1er Coupé F21 mit NBT-System installieren können. Folgen Sie den detaillierten Schritten und Bildern, um sicherzustellen, dass die Installation reibungslos verläuft.
Benötigte Materialien:
- Ein Torx T20 Schraubendreher.
- CarPlay-Modul und Verkabelung.
Installationszeit:
- Etwa 30-40 Minuten.
Inventar:
- CarPlay-Modul(Carplay Android Auto Box für BMW 1 2 Serie F20 F21 F22 F23 F45 2011-2020 NBT EVO)
- WLAN-Antenne
- 2 LVDS-Kabel (Video)
- Stromkabel
- AUX-Kabel
- USB-Kabel (das USB-Kabel wird nicht benötigt, wenn das Gerät kabellos verwendet wird)
Schritt 1: Vorbereitung und Demontage des Autoradios

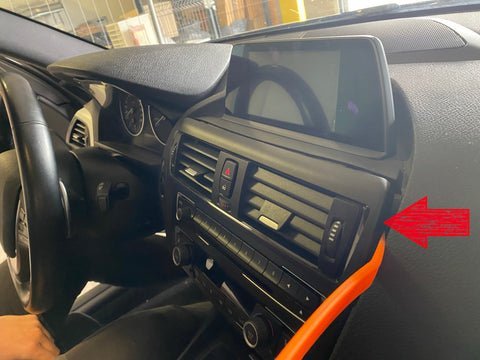

Entfernen der Lüftungsgitter: Beginnen Sie damit, die Lüftungsgitter an den Seiten des Armaturenbretts zu entfernen. Diese sind ohne Schrauben befestigt und können einfach herausgezogen werden.
Demontage der Klimaanlagensteuerung: Lösen Sie die beiden Torx-Schrauben, die die Klimaanlagensteuerung befestigen. Diese Steuerung verdeckt das Autoradio und muss entfernt werden, um Zugang zum Radio zu erhalten.

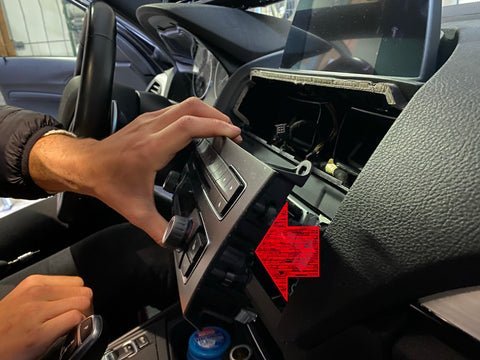

Entfernen der Lüftungssteuerung: Nach dem Lösen der Schrauben kann die Lüftungssteuerung leicht entfernt werden. Dies gibt Ihnen Zugang zum Autoradio.

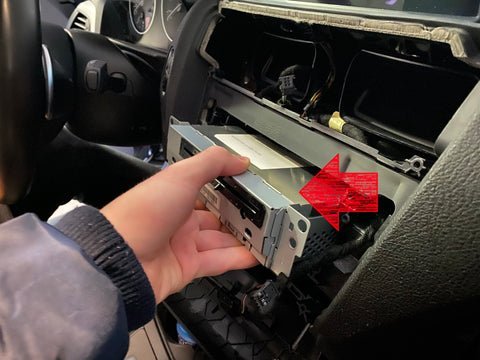

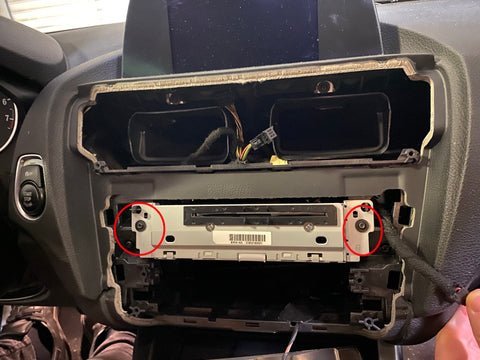

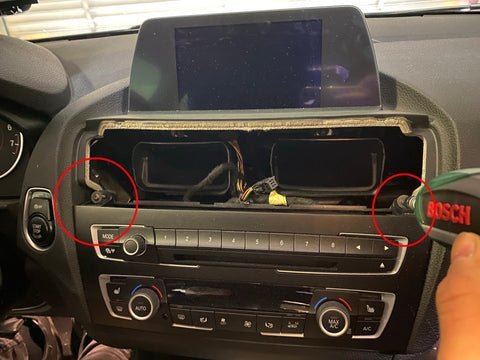

Lösen des Autoradios: Nachdem die Klimaanlagensteuerung entfernt wurde, sind die zwei Torx T20-Schrauben sichtbar, die das Autoradio halten. Lösen Sie diese Schrauben und ziehen Sie das Autoradio vorsichtig aus seinem Schacht heraus.
Schritt 2: Demontage des Bildschirms

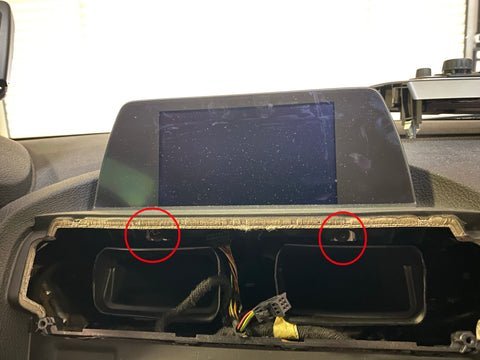

Lösen der Bildschirm-Schrauben: Der Bildschirm ist mit zwei Torx-Schrauben befestigt. Diese Schrauben befinden sich an den markierten Stellen (rote Pfeile).

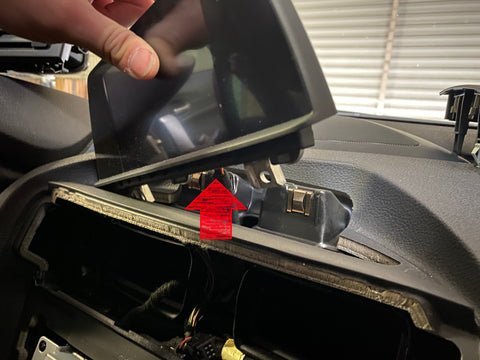

Entfernen des Bildschirms: Ziehen Sie den Bildschirm vorsichtig nach oben, um ihn zu entfernen. Der Bildschirm sollte sich leicht lösen lassen.

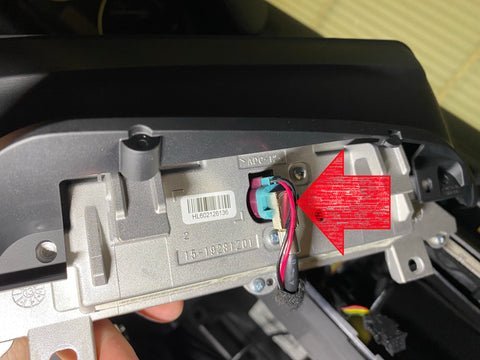

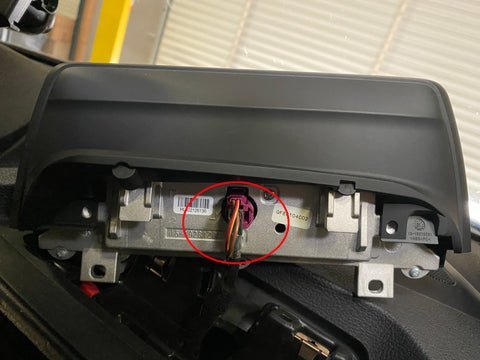

Trennen des LVDS-Kabels: Nachdem der Bildschirm entfernt wurde, trennen Sie das LVDS-Kabel (Videokabel) vom violetten Stecker. Dieses Kabel überträgt das Videosignal vom Bildschirm zum Modul.
Schritt 3: Anschließen der Verkabelung
Anschließen des LVDS-Kabels: Schließen Sie das LVDS-Kabel an den Bildschirm und das CarPlay-Modul an. Das LVDS-Kabel verbindet den Bildschirm mit dem CarPlay-Modul und ermöglicht die Übertragung des Videosignals.

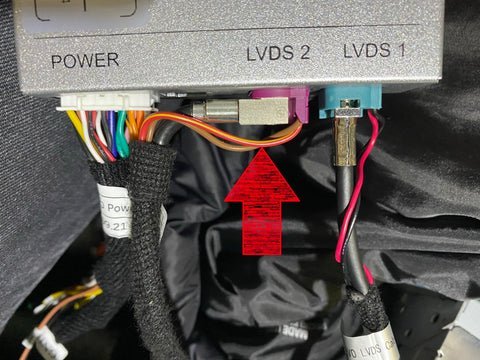

Verbindung des violetten Steckers: Schließen Sie den violetten Stecker des Bildschirms an den entsprechenden Anschluss des CarPlay-Moduls an (LVDS 2).

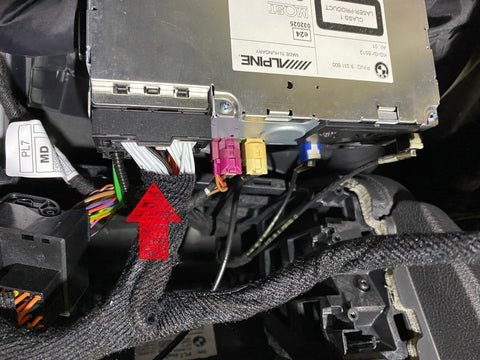

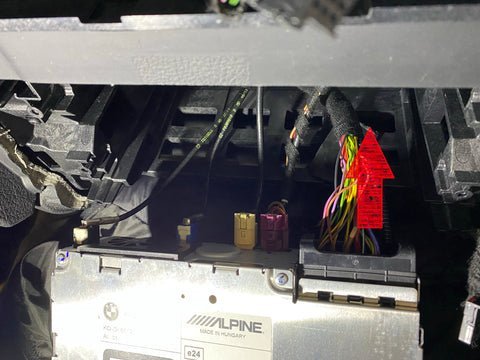

Entfernen des QUADLOCK-Anschlusses: Trennen Sie den Stromanschluss des Autoradios, auch bekannt als QUADLOCK. Dieser Anschluss versorgt das Autoradio mit Strom.

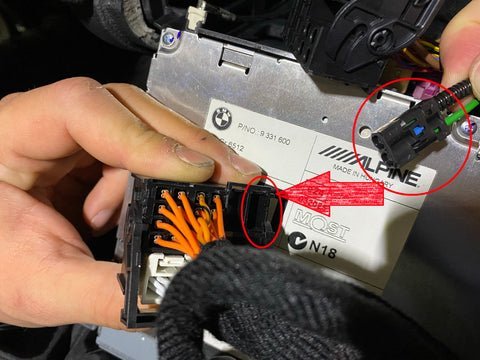

Verkabelung der Glasfaser: Entfernen Sie die Glasfaser aus dem Originalstecker und stecken Sie sie in den Stromanschluss (Bypass) des CarPlay-Moduls. Dies stellt sicher, dass die Glasfaserverbindung beibehalten wird.
Anschließen des Strombypasses: Schließen Sie den Strombypass an das Autoradio an, um den Stromkreis zu schließen. Dies stellt sicher, dass das CarPlay-Modul mit Strom versorgt wird und ordnungsgemäß funktioniert.
Schritt 4: Testen der Installation
Aktivierung des CarPlay-Moduls: Drücken Sie den BACK-Knopf 3 Sekunden lang auf Ihrem iDRIVE-Drehregler, um das Menü aufzurufen.
Auswahl des gewünschten Modus: Wählen Sie aus, welchen Modus Sie verwenden möchten: Apple CarPlay, Android Auto oder Mirror Link.

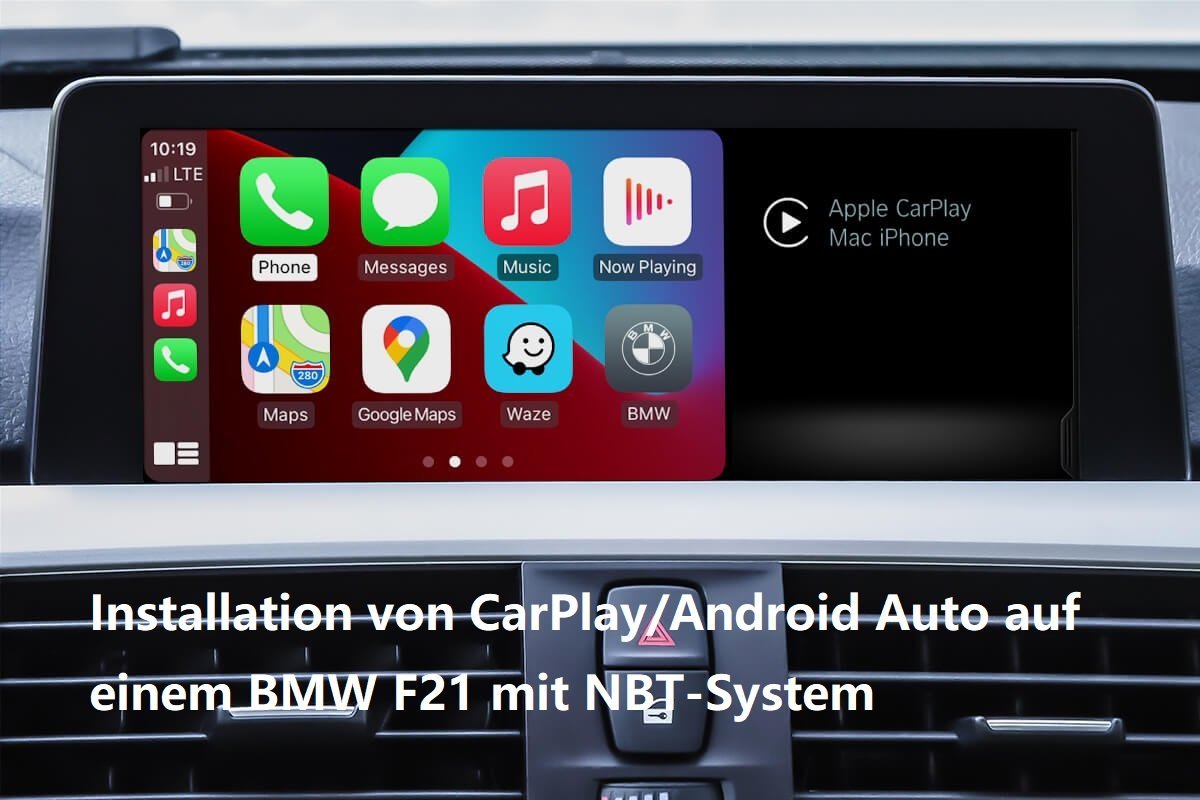

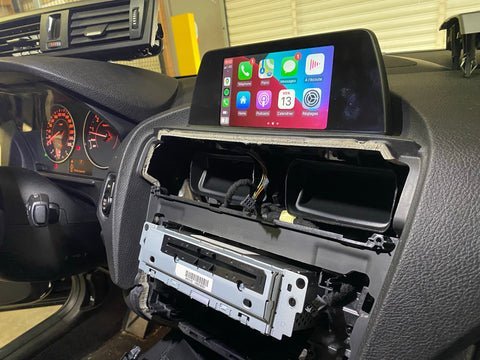

Verwendung von Apple CarPlay: In diesem Fall haben wir Apple CarPlay auf dem BMW 1er F21 gewählt. Vergewissern Sie sich, dass das CarPlay-Modul ordnungsgemäß funktioniert, indem Sie verschiedene Funktionen testen.
Unser CarPlay-Modul bietet Ihnen eine nahtlose Integration und ermöglicht die Nutzung von Apple CarPlay, Android Auto und Mirror Link auf Ihrem BMW F21. Für weitere Informationen und den Kauf unseres Moduls besuchen Sie bitte TheCarplay.
Durch die Installation von Apple CarPlay auf Ihrem BMW können Sie Ihr Fahrerlebnis erheblich verbessern. Genießen Sie die Vorteile der drahtlosen Konnektivität, die es Ihnen ermöglicht, Ihr iPhone mit dem Fahrzeug zu verbinden und auf eine Vielzahl von Apps und Funktionen direkt über das Display Ihres BMW zuzugreifen. Die Integration von CarPlay macht es einfacher, Navigation, Musik, Anrufe und Nachrichten zu nutzen, ohne den Blick von der Straße zu nehmen.
Bei Fragen zur Installation oder bei Problemen stehen wir Ihnen gerne zur Verfügung. Unser Support-Team hilft Ihnen bei Bedarf und stellt sicher, dass Sie das Beste aus Ihrem CarPlay-Erlebnis herausholen können. Zögern Sie nicht, uns zu kontaktieren und Ihre Fahrten sicherer und angenehmer zu gestalten.
