Apple CarPlay und Android Auto gehören heute zu den wichtigsten Funktionen moderner Fahrzeuginfotainment-Systeme. Viele Mercedes-Benz GLA Modelle der Baureihe X156 (2013–2015) sind jedoch ab Werk noch nicht mit diesen Funktionen ausgestattet – obwohl das verbaute NTG 4.5 / NTG 4.7 System technisch dafür geeignet ist.
Mit einer fahrzeugspezifischen Plug-&-Play Nachrüstung lassen sich Apple CarPlay und Android Auto dennoch problemlos integrieren – ohne Codierung, ohne Softwareeingriffe und ohne dauerhafte Veränderungen an der Fahrzeugelektrik. Die originalen Funktionen des Mercedes-Benz Infotainmentsystems bleiben vollständig erhalten.
Diese Anleitung führt Sie Schritt für Schritt durch den Einbau eines CarPlay- / Android-Auto-Moduls im Mercedes-Benz GLA (X156). Sie richtet sich an technisch interessierte Fahrzeughalter ebenso wie an Werkstätten und legt besonderen Wert auf Sicherheit, Kompatibilität und eine saubere, OEM-nahe Installation.
Fahrzeugkompatibilität
Diese Anleitung gilt ausschließlich für folgende Fahrzeuge:
- Mercedes-Benz GLA (X156)
- Baujahr: 2013–2015
- Modelle: GLA 180 / 200 / 220 / 250
- Infotainmentsystem: NTG 4.5 oder NTG 4.7

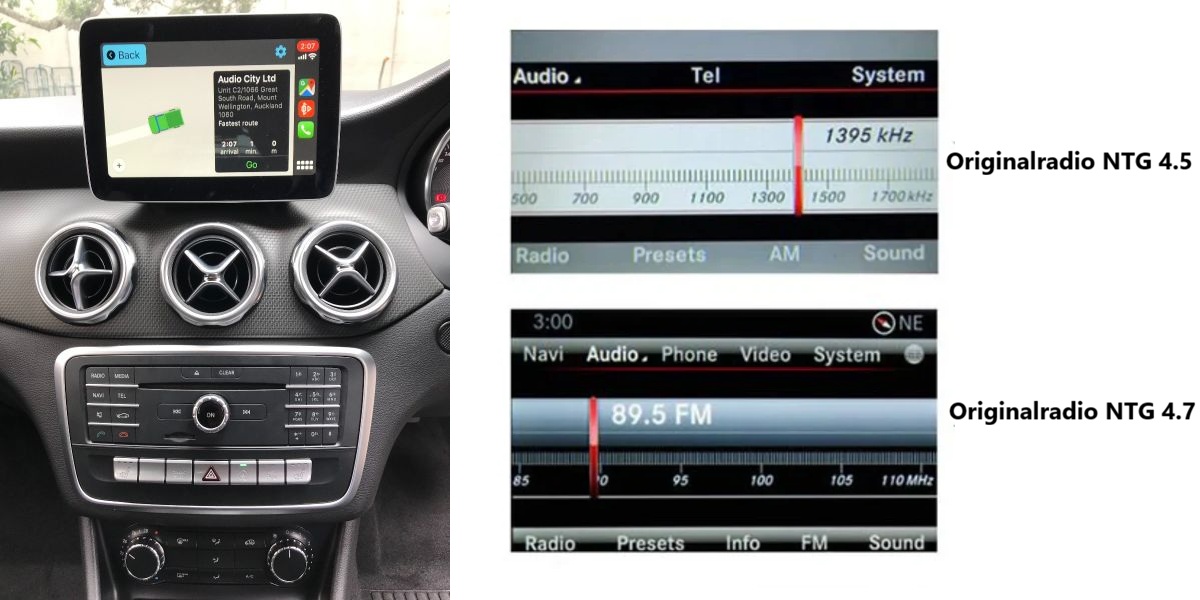

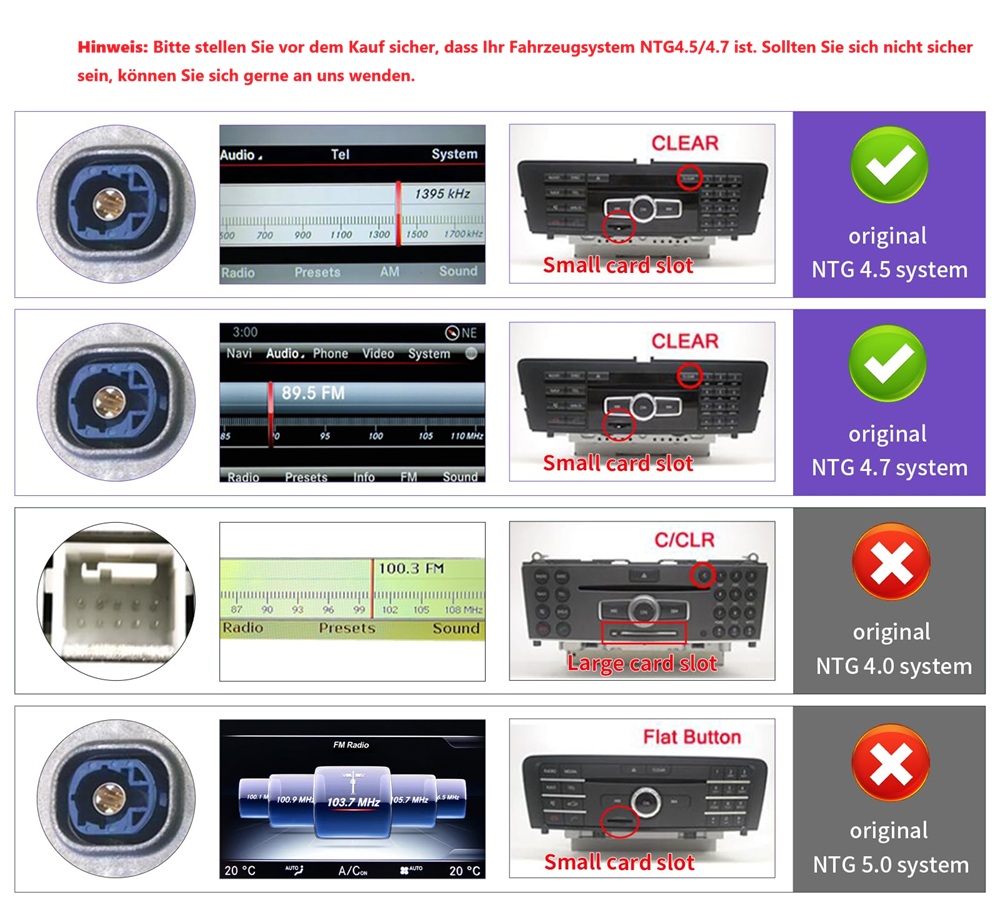

NTG4.5 & 4.7
Wenn Ihr GLA über das NTG 5.0/5.1/5.2-System verfügt, finden Sie hier unsere Installationsanleitung: Mercedes GLA Apple CarPlay & Android Auto Nachrüstung – NTG 5.x Anleitung
Das CarPlay-/Android-Auto-Modul wird plug & play installiert. Es sind keine Codierungen, keine Softwareeingriffe und kein Durchtrennen von Kabeln erforderlich. Der Originalzustand des Fahrzeugs kann jederzeit wiederhergestellt werden.
Wichtige Sicherheitshinweise
⚠️ Arbeiten Sie ausschließlich bei ausgeschalteter Zündung.
⚠️ Einstellungen an den DIP-Schaltern dürfen nur im spannungslosen Zustand vorgenommen werden.
Benötigte Werkzeuge
- Kunststoffhebel / Zierleistenkeil
- Torx-Schraubendreher T20
- Ausbauhaken für Lüftungsdüsen
Lieferumfang
- CarPlay / Android Auto Modul
- Y-LVDS-Videokabel
- Stromversorgungskabel (Plug & Play)
- WLAN-Antenne
- USB-Kabel
- AMI-Audiokabel
Alle für den Einbau erforderlichen Anschlusskabel sind im Lieferumfang enthalten.
Schritt 1: Zugang zum Radio schaffen
Um die Befestigungsschrauben des Originalradios zu erreichen, müssen die linken und rechten Lüftungsdüsen entfernt werden.

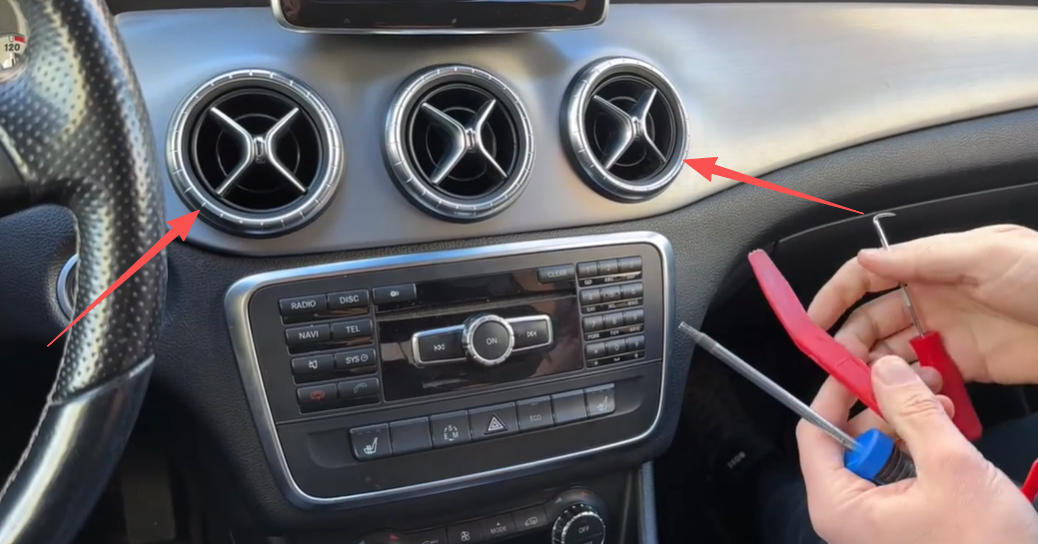

Linke und rechte Lüftungsdüsen im Mercedes GLA
- Haken Sie den Ausbauhaken vorsichtig in den Rand der Lüftungsdüse ein.

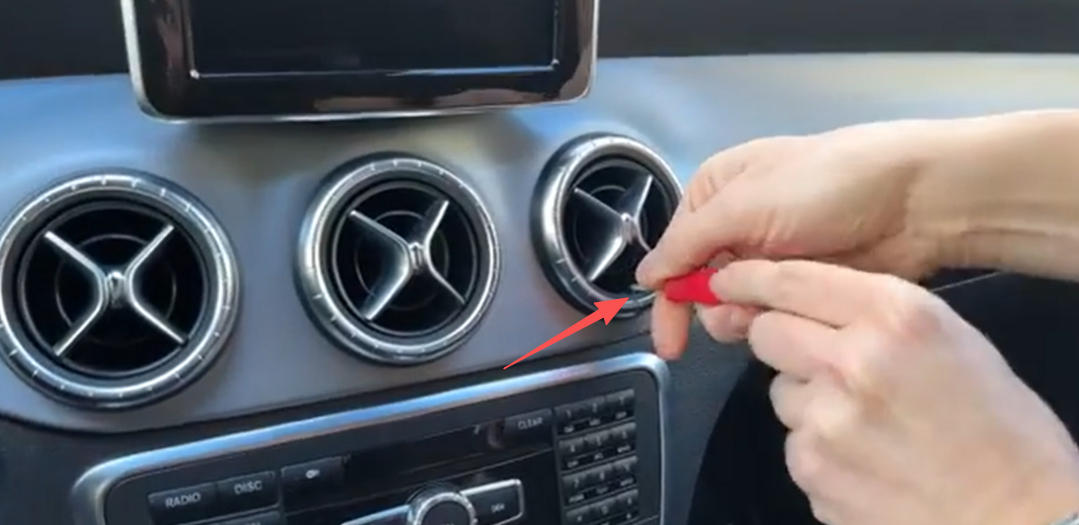

Ausbauhaken am Rand der Lüftungsdüse ansetzen
- Ziehen Sie die Lüftungsdüse gleichmäßig nach außen.

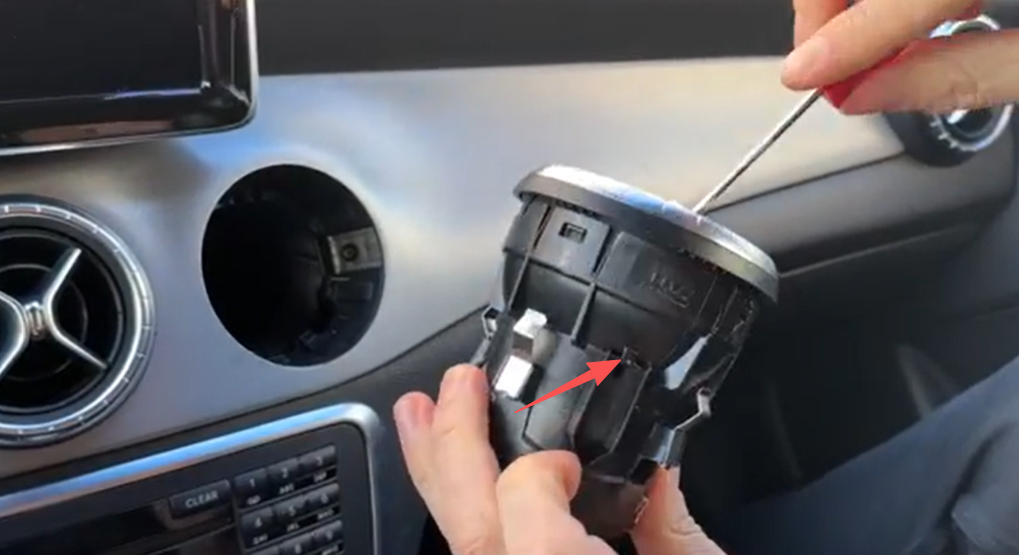

Lüftungsdüse herausziehen
- Lösen Sie die dahinterliegenden T20-Schrauben (nicht vollständig herausdrehen).

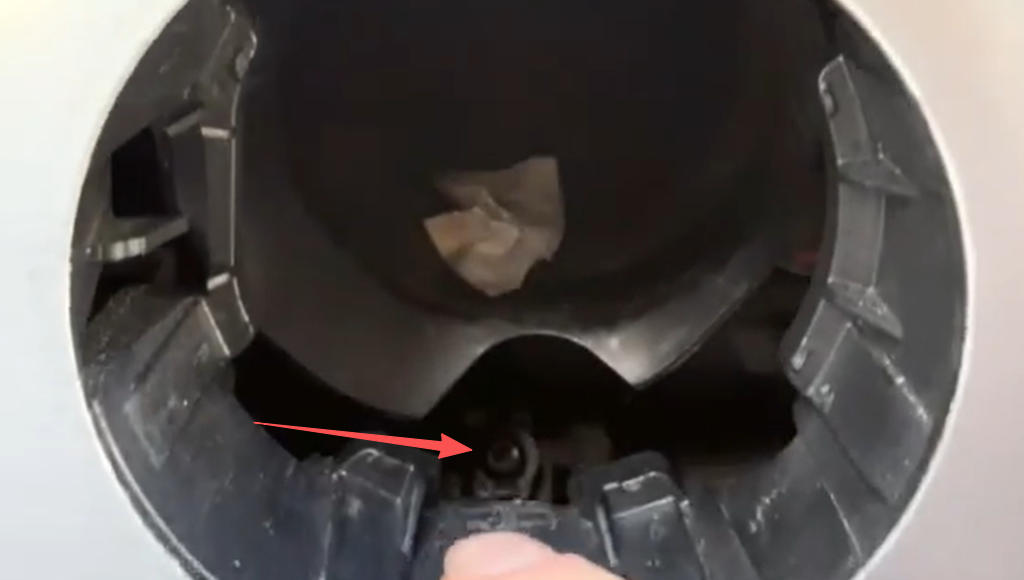

T20-Befestigungsschrauben hinter der Lüftungsdüse

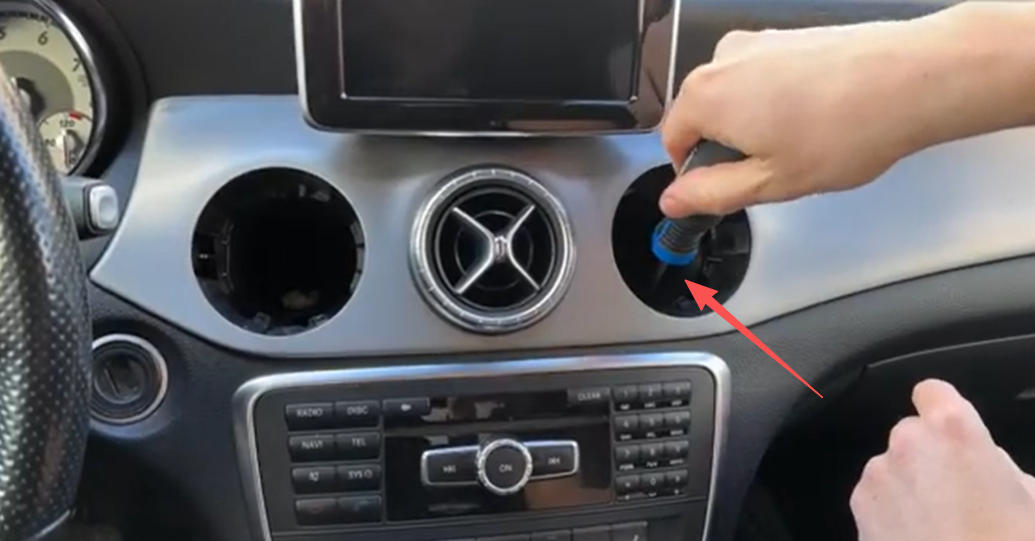

T20-Schrauben lösen
Schritt 2: Originalradio ausbauen
- Lösen Sie das Radio vorsichtig mit einem Kunststoffhebel.

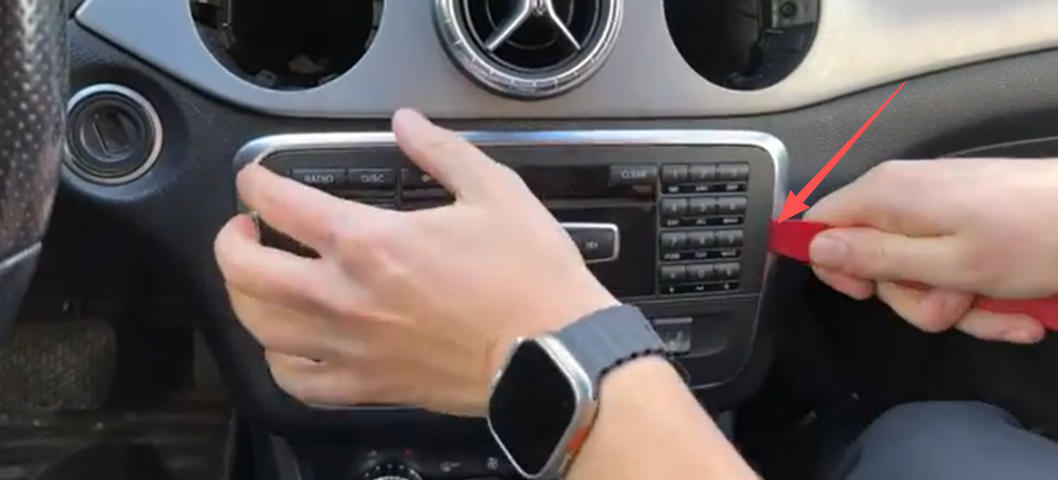

Radioabdeckung mit Kunststoffhebel vorsichtig lösen
- Ziehen Sie das Gerät langsam nach vorne.

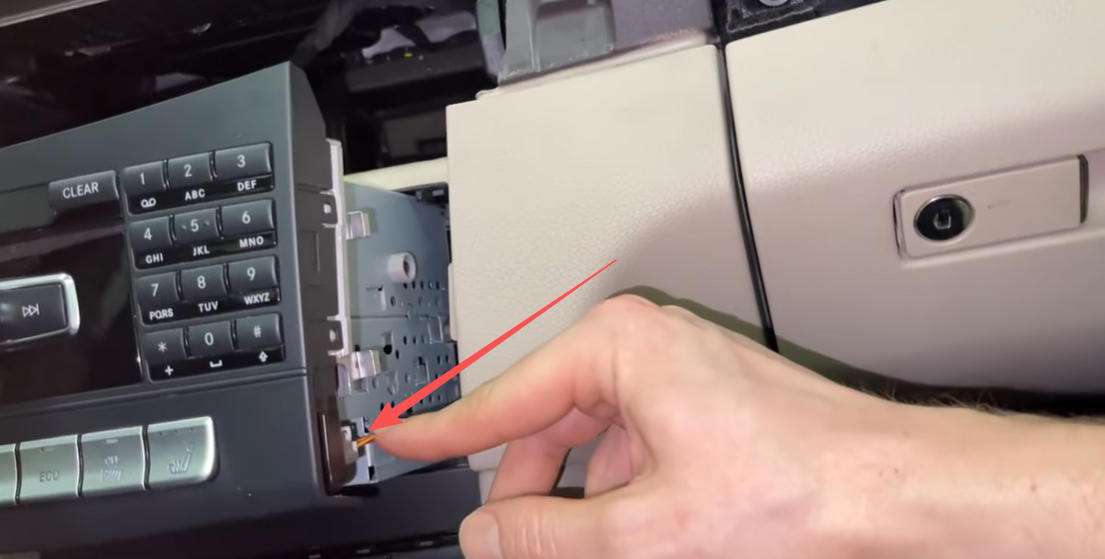

Steckverbindungen auf der rechten Radiounterseite trennen

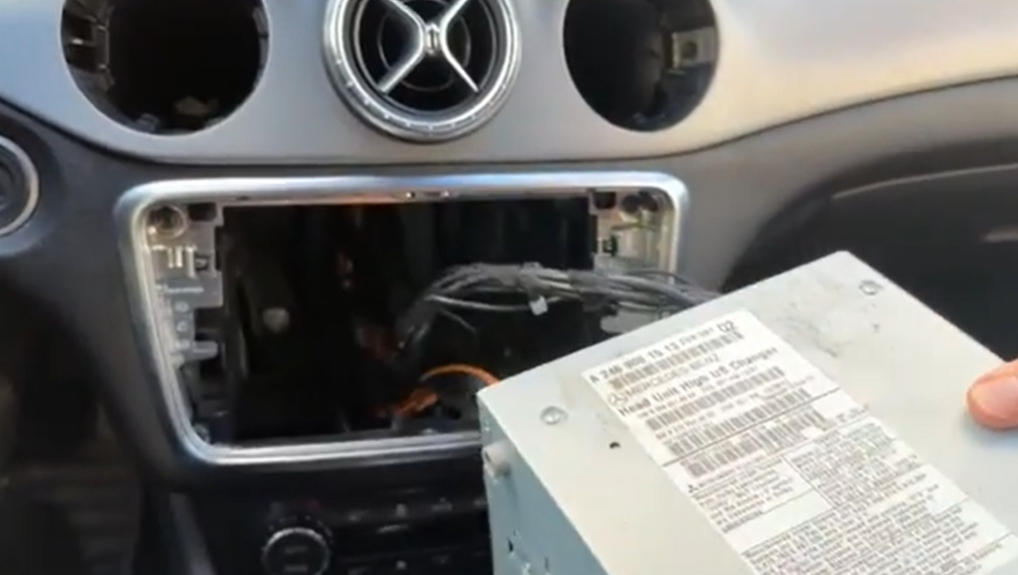

Originalradio aus dem Armaturenbrett herausziehen
- Trennen Sie alle angeschlossenen Stecker an der Rückseite:
- Stromversorgung
- Graues LVDS-Videokabel

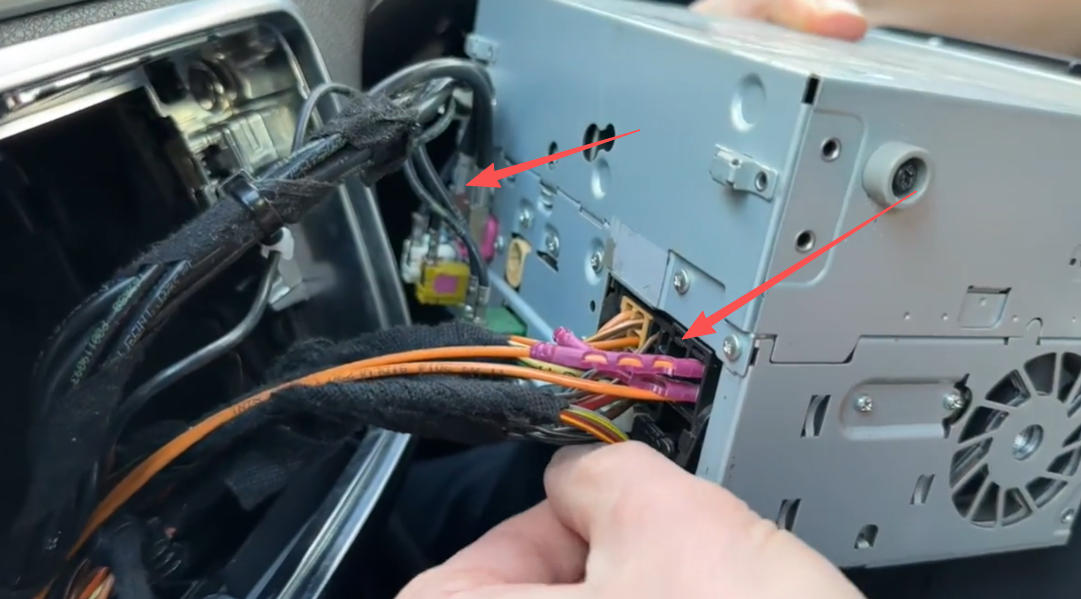

Stromstecker und graues LVDS-Kabel vom Radio trennen
⚠️ Ziehen Sie die Stecker niemals mit Gewalt ab.
Schritt 3: CarPlay-Modul verkabeln
3.1 Stromversorgung
- Verbinden Sie den originalen Fahrzeugstecker mit dem CarPlay-Stromkabel.
- Stecken Sie den Ausgang des Stromkabels wieder in das Radio.

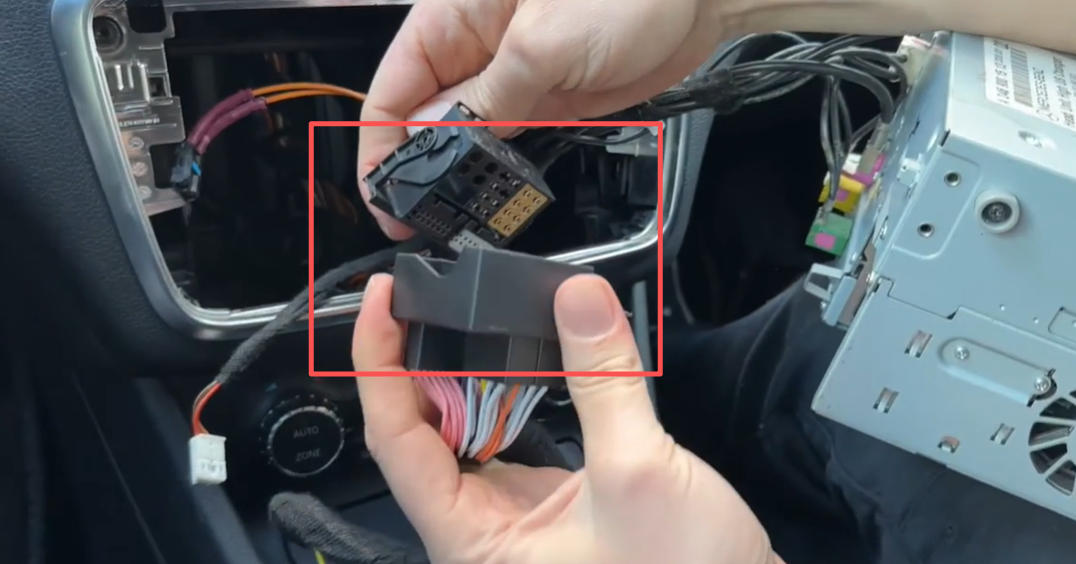

Originalen Fahrzeugstecker mit CarPlay-Stromkabel verbinden

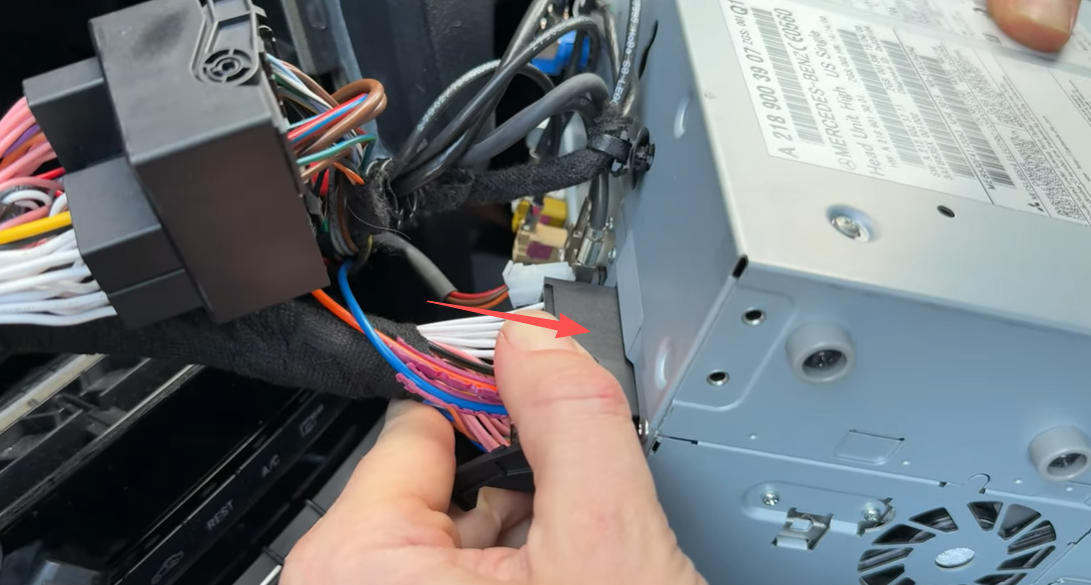

CarPlay-Stromstecker wieder am Radio anschließen
⚠️ MOST-Glasfaser-Hinweis:
Falls sich im originalen Stecker ein Lichtleiter befindet, muss dieser aus dem Fahrzeugstecker entfernt und in den vorgesehenen Anschluss des CarPlay-Stromkabels eingesetzt werden.
➡️ Wird dieser Schritt ausgelassen, ist kein Ton vorhanden.

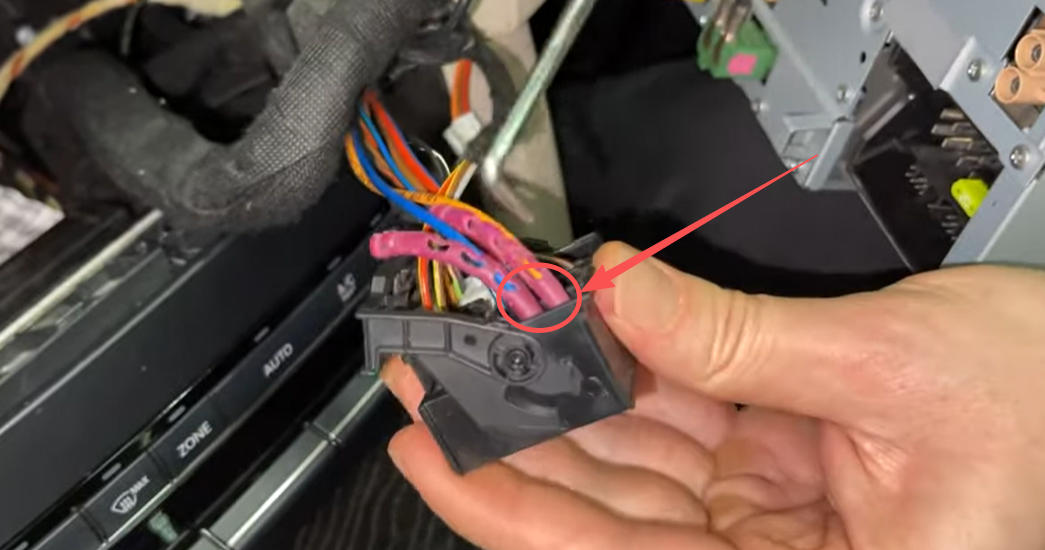

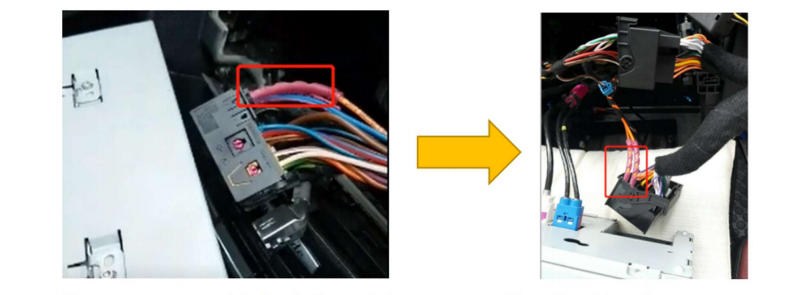

MOST-Glasfaserkabel im originalen Stromstecker

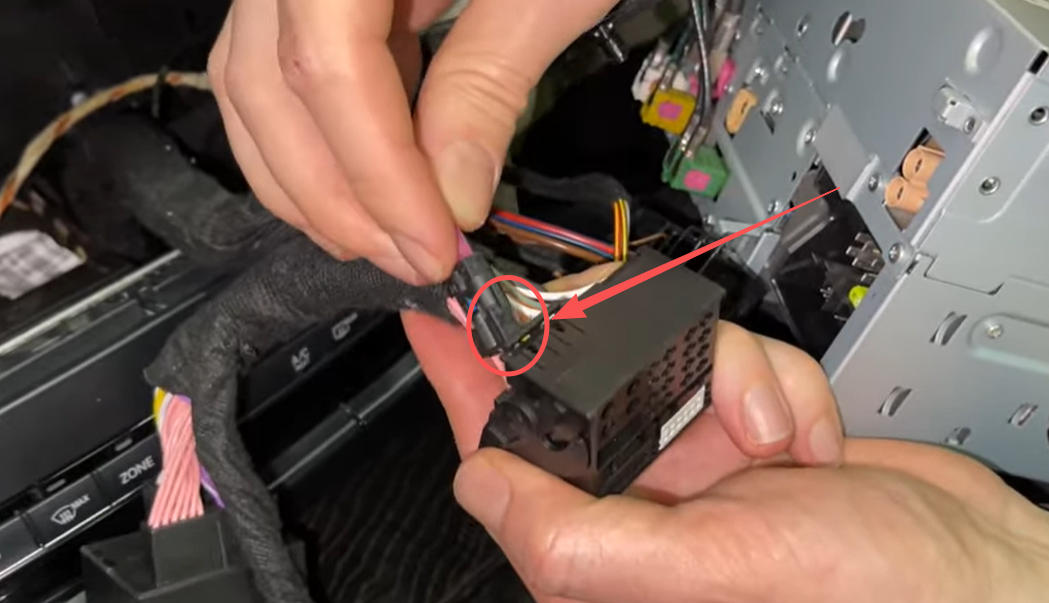

MOST-Glasfaser vom Fahrzeugstecker auf CarPlay-Stromkabel umsetzen
Korrekt eingesetzte MOST-Glasfaser
3.2 LVDS-Videosignal
- Stecken Sie das originale LVDS-Kabel in den Eingang des Y-LVDS-Kabels.
- Verbinden Sie den Ausgang des Y-Kabels wieder mit dem Fahrzeugdisplay.

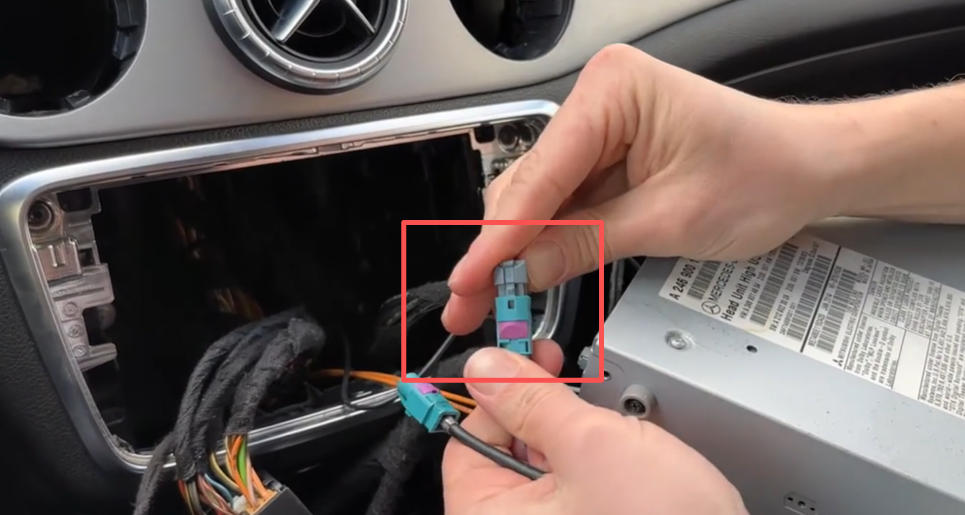

Originales LVDS-Kabel mit Y-LVDS-Kabel verbinden

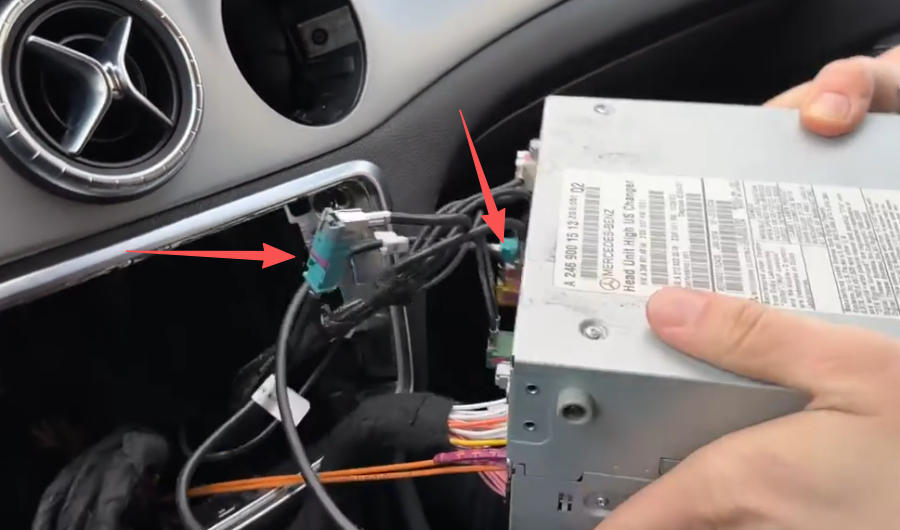

Y-LVDS-Kabel am LVDS-Anschluss des Radios anschließen

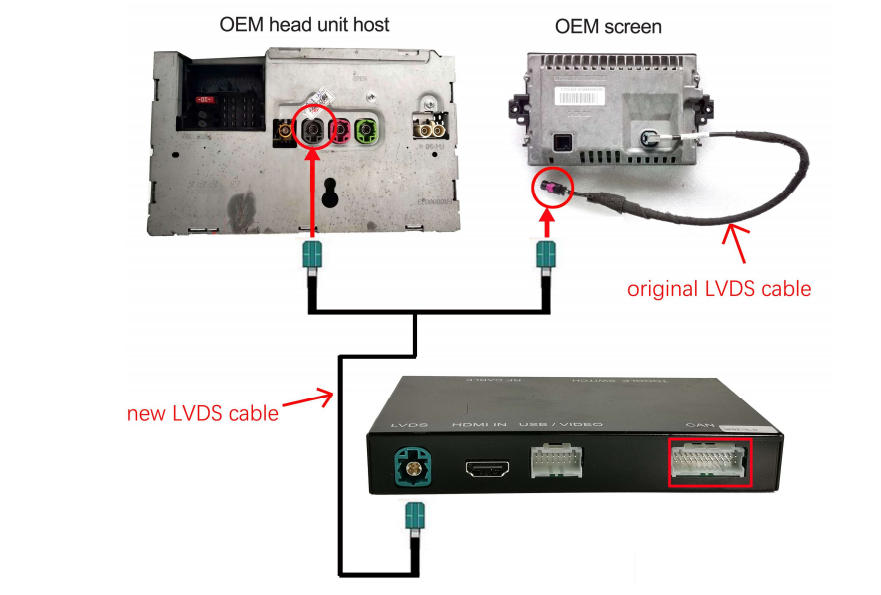

Übersicht: vollständige LVDS-Kabelverbindung
3.3 AMI-Audioanschluss
Falls Ihr Fahrzeug über einen AMI-Anschluss im Handschuhfach oder in der Mittelkonsole verfügt:
- Verbinden Sie das AMI-Kabel mit dem Anschluss am Stromkabel des Moduls.
- Stecken Sie das andere Ende in den originalen AMI-Port des Fahrzeugs.

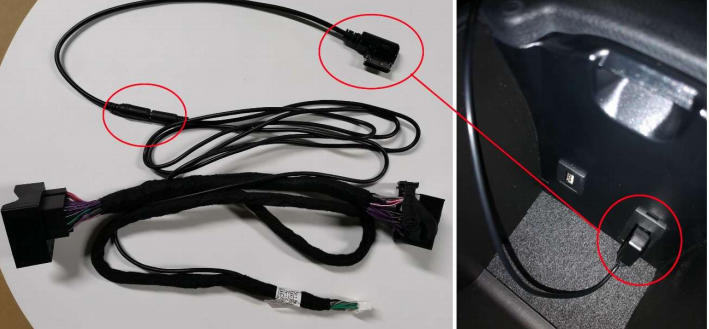

AMI-Audiokabel anschließen
➡️ Die Audioausgabe von CarPlay / Android Auto erfolgt anschließend über AUX / AMI im Original-Mercedes-System.
3.4 Audio-GND (optional)
Standardmäßig ist keine zusätzliche Masseverbindung erforderlich.
Verbinden Sie die Audio-GND-Leitung nur dann, wenn eines der folgenden Probleme auftritt:
- Störgeräusche
- Verzerrte Audioausgabe
In diesem Fall:
- Verbinden Sie die Audio-GND-Leitung des Stromkabels mit der GND-Leitung des USB-/AV-Kabels.
Audio-GND-Leitung (optional) verbinden
3.5 Antenne & USB
- Schrauben Sie die WLAN-Antenne am Modul fest.
- Verbinden Sie das USB-Kabel mit dem CarPlay-Modul.

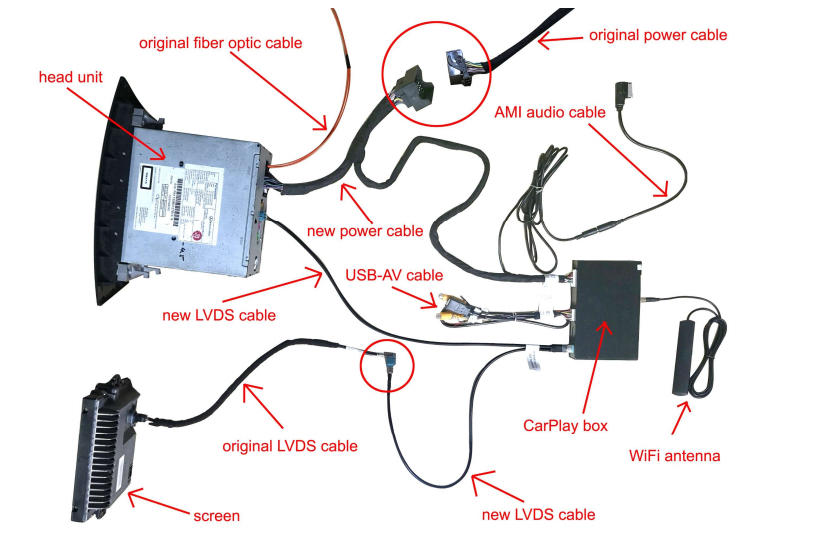

Vollständiger Anschlussplan aller Kabel
3.6 DIP-Schalter einstellen
Stellen Sie die DIP-Schalter auf der Rückseite des Moduls gemäß der fahrzeugspezifischen DIP-Tabelle ein.

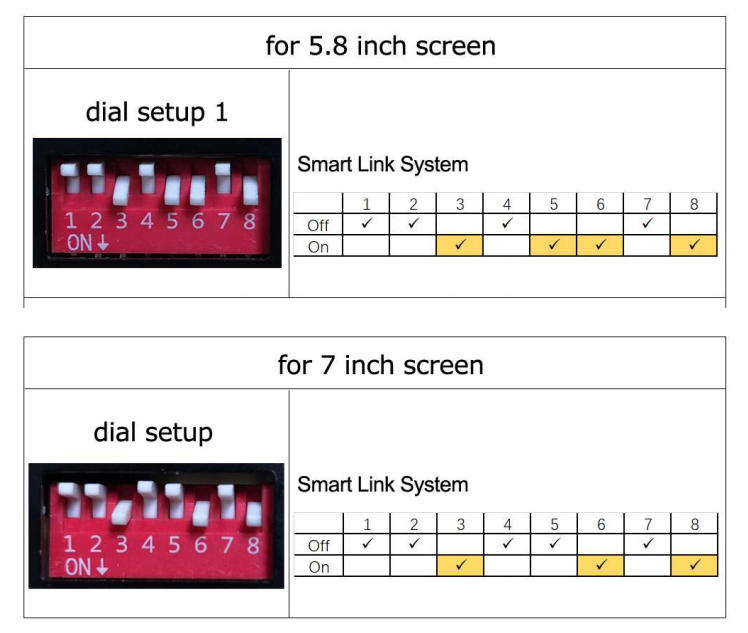

DIP-Schalter-Tabelle für Mercedes GLA NTG 4.5 / 4.7
⚠️ Bei schwarzem Bildschirm, Flackern oder verzerrter Anzeige sind die DIP-Einstellungen nicht korrekt.
- Zündung ausschalten
- Fahrzeug stromlos machen
- DIP-Schalter neu einstellen
- Fahrzeug neu starten
Schritt 4: Systemtest
- Schalten Sie die Zündung ein.
- Halten Sie die C- oder Zurück-Taste am Bedienknopf 3–5 Sekunden gedrückt.
- Das Menü des CarPlay-Moduls erscheint.
- Wählen Sie Apple CarPlay oder Android Auto.

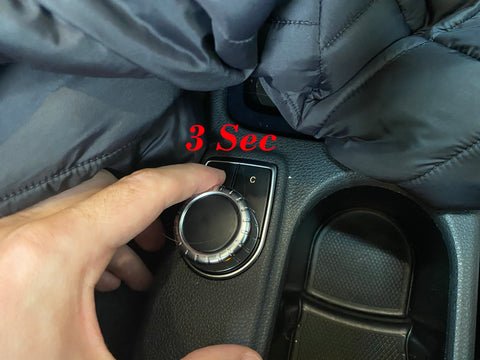

Die Taste 3-5 Sekunden lang gedrückt halten.

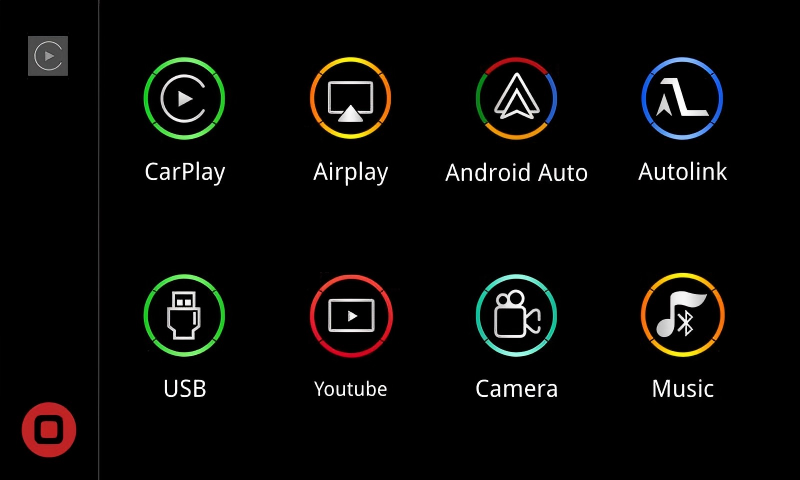

CarPlay-Systemeinstellungen

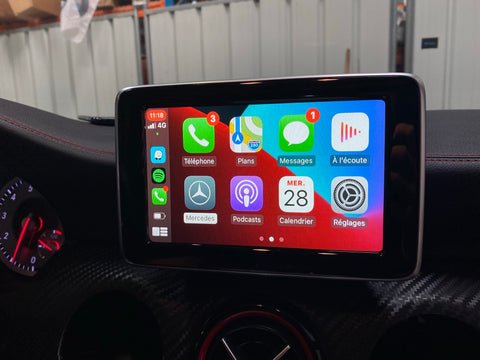

Apple CarPlay erfolgreich im Mercedes GLA gestartet
Prüfen Sie:
- Bilddarstellung
- Audioausgabe
- Bedienung über Drehregler / Lenkradtasten
Schritt 5: Rückbau & Positionierung
Wenn alle Funktionen korrekt arbeiten:
- Bauen Sie das Originalradio wieder ein.
- Montieren Sie die Lüftungsdüsen.
- Platzieren Sie das CarPlay-Modul z. B. unter der Fußmatte auf der Beifahrerseite oder hinter dem Armaturenbrett.

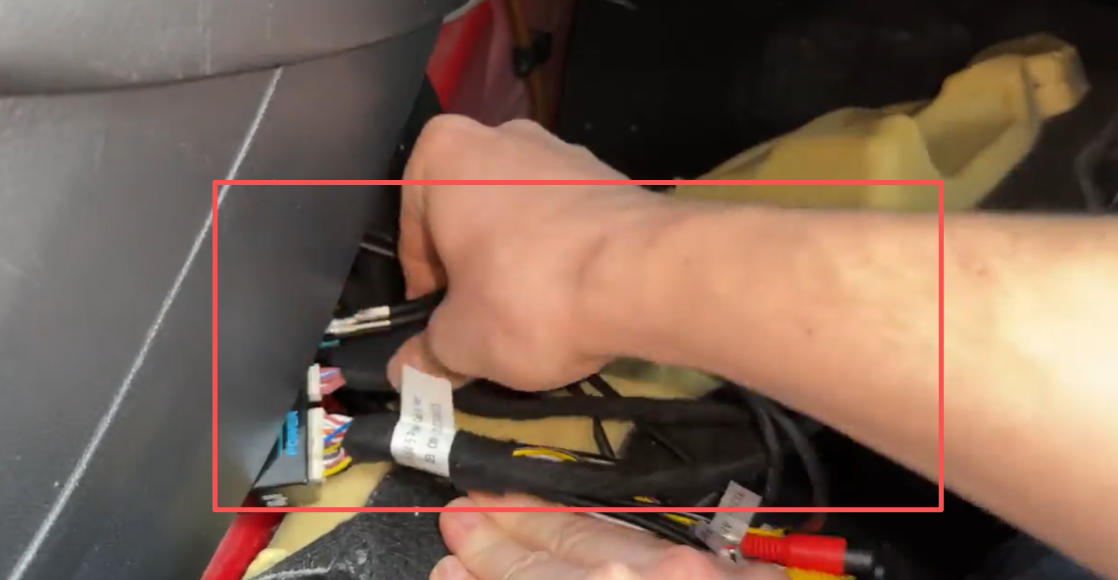

CarPlay-Modul im Beifahrerfußraum platzieren
Häufige Probleme (FAQ)
Schwarzer Bildschirm / Flackern / Halbes Bild
- LVDS-Kabel korrekt angeschlossen?
- DIP-Schalter richtig eingestellt?
- Änderungen nur bei ausgeschalteter Zündung vornehmen.
Kein Ton
Das Modul unterstützt folgende Audioausgabe:
- AMI / AUX
- Bluetooth-Audio (je nach Fahrzeugkonfiguration)
Bei Fahrzeugen mit AMI-Anschluss:
- AMI-Kabel anschließen
- Im Originalsystem Media → AUX / AMI auswählen
Eine detaillierte Audio-Konfiguration finden Sie im Benutzerhandbuch.
