In dieser ausführlichen Anleitung zeigen wir Ihnen, wie Sie Apple CarPlay in Ihrem Audi A1 installieren können. Dank unserer detaillierten Schritte und Bilder wird der Einbauprozess einfach und nachvollziehbar. CarPlay ermöglicht es Ihnen, Ihr iPhone nahtlos mit dem Fahrzeug zu verbinden, um Apps wie Navigation, Musik und Anrufe bequem über das Auto-Display zu nutzen.
Benötigtes Material
Für die Installation benötigen Sie:
- Ein Ratschenschlüssel mit 8er Nuss: Zum Lösen und Festziehen von Schrauben.
- Einen Torx T20 Schraubendreher: Für spezielle Schrauben im Fahrzeug.
- CarPlay-Modul und Zubehör: Enthalten sind eine Wi-Fi-Antenne, zwei LVDS-Kabel (für Videoübertragung), ein Stromkabel, ein Audiokabel und ein USB-Kabel (nicht erforderlich, wenn die drahtlose Nutzung bevorzugt wird).
Installationszeit
Die gesamte Installation sollte etwa 40-50 Minuten in Anspruch nehmen.
Schritt 1: Demontage der Verkleidung unter dem Lenkrad
Um den Zugang zu den Anschlüssen zu erleichtern, müssen Sie zunächst die Verkleidung unter dem Lenkrad entfernen.
- Entfernen Sie die Verkleidung auf der Fahrerseite:
- Lösen Sie die Torx-Schrauben: Eine Torx-Schraube muss entfernt werden, um die Verkleidung zu lösen.

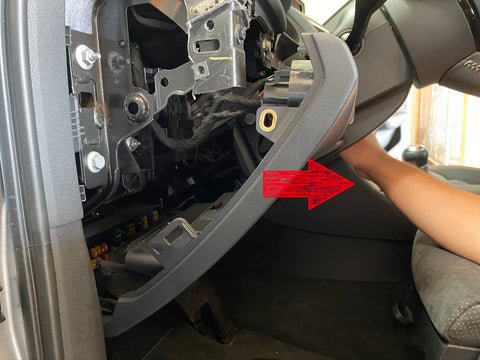

- Ziehen Sie die Verkleidung vorsichtig ab: Ziehen Sie die Verkleidung zu sich hin, um sie vollständig zu entfernen.

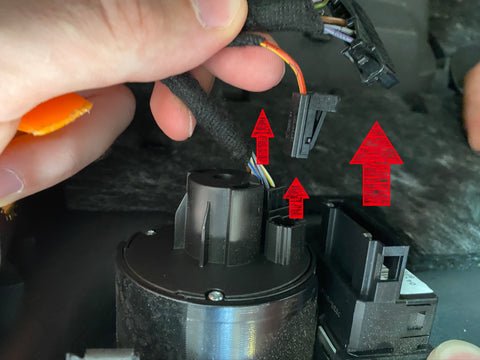

- Stecker entfernen: Entfernen Sie die sichtbaren Stecker, um die Verkleidung vollständig abzunehmen.
Schritt 2: Demontage des MMI-Radios
Nun geht es darum, das MMI-Radio aus seiner Halterung zu entfernen, um die notwendigen Anschlüsse vorzunehmen.
- Einführung der Entnahmewerkzeuge: Schieben Sie die Entnahmewerkzeuge in die dafür vorgesehenen Schlitze an der Vorderseite des Radios.
- Radio herausziehen: Ziehen Sie das Radio vorsichtig heraus, bis es vollständig aus der Halterung gelöst ist.
Schritt 3: Anschlüsse herstellen
Nachdem das Radio entfernt ist, können die nötigen Verbindungen hergestellt werden.
- Identifizieren Sie das Gateway: Das Gateway befindet sich unter dem Lenkrad.

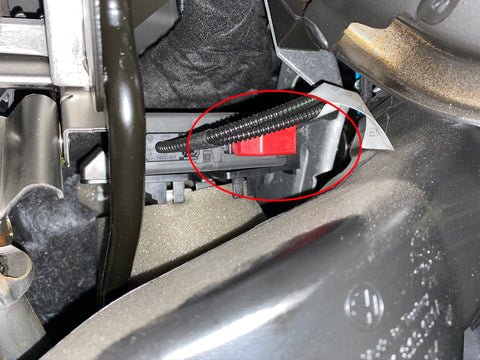

- Bypass-Stecker anschließen: Verbinden Sie den Bypass-Stecker am Gateway.
- Quadlock-Stecker und Videokabel anschließen:
- Trennen Sie den Stromanschluss (Quadlock-Stecker) und den rosa Videostecker.

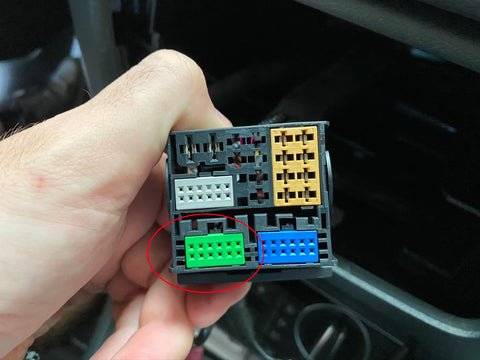

- Entfernen Sie den grünen Stecker vom Quadlock, der für den Ton zuständig ist.
- Verbinden Sie diesen grünen Stecker mit der grünen Buchse des mitgelieferten weiblichen Steckers.
- Schließen Sie den grünen männlichen Stecker anstelle des ursprünglichen grünen Steckers im Quadlock an.
- Radio und Handschuhfach wieder einbauen: Setzen Sie das Radio und das Handschuhfach wieder an ihren Platz und sorgen Sie dafür, dass alle Anschlüsse sicher und fest sitzen.
Schritt 4: CarPlay genießen

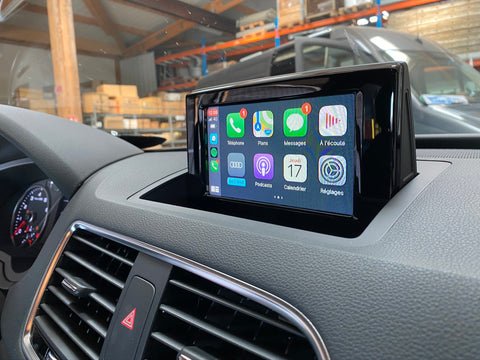

Nach erfolgreicher Installation können Sie CarPlay nutzen. Um die CarPlay-Oberfläche aufzurufen, drücken Sie die NAV-Taste am Lenkrad für 2-3 Sekunden.
