In dieser detaillierten Anleitung zeigen wir Ihnen, wie Sie Apple CarPlay auf einem BMW 6er Coupé F13 (Baujahr 2015) mit NBT-System installieren können. Diese Aufrüstung ermöglicht es Ihnen, moderne Smartphone-Funktionen direkt in Ihr Fahrzeug zu integrieren, was die Navigation, Kommunikation und Unterhaltung während der Fahrt erheblich verbessert.
Benötigte Werkzeuge und Materialien
Für die Installation benötigen Sie:
- Einen Torx T20 Schraubendreher: Dieses Werkzeug ist unerlässlich, um die verschiedenen Schrauben zu lösen, die das Autoradio und den Bildschirm sichern.
- Das CarPlay-Installationskit: Für BMW 6er F06 F12 F13 CIC NBT G32 EVO 2010-2020 Android Auto & Wireless CarPlay – Dieses Kit enthält das CarPlay-Modul, eine WLAN-Antenne, zwei LVDS-Kabel (für die Videoübertragung), ein Stromkabel, ein Aux-Kabel und ein USB-Kabel (das USB-Kabel ist nur bei kabelgebundener Nutzung erforderlich).
Installationsdauer:
Die Installation dauert etwa 30 bis 40 Minuten und erfordert keine besonderen technischen Kenntnisse, sodass sie auch von Laien durchgeführt werden kann.
Schritt 1: Ausbau des Autoradios
Um mit der Installation zu beginnen, müssen Sie zunächst das Autoradio ausbauen.

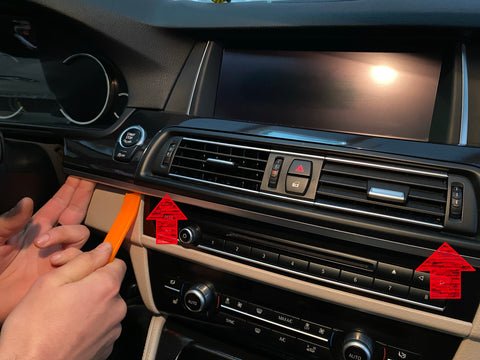

- Abdeckung entfernen: Benutzen Sie einen flachen Gegenstand, um die Abdeckung, die an der Belüftungseinheit befestigt ist, vorsichtig zu lösen. Die Abdeckung ist sehr robust, sodass Sie keine Angst vor einem Bruch haben müssen. Dieses Teil ist ein einteiliges Element.

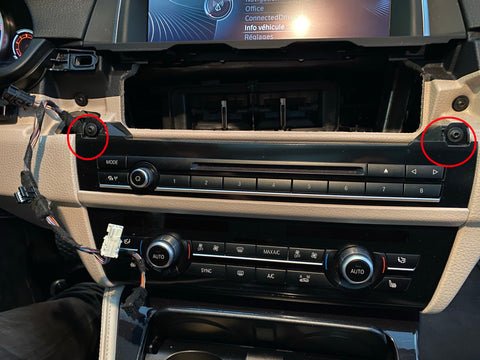

- Lösen der Klimasteuerung: Als nächstes müssen Sie die Klimasteuerung entfernen, die das Autoradio verdeckt. Verwenden Sie den Torx T20 Schraubendreher, um die beiden Schrauben zu lösen.

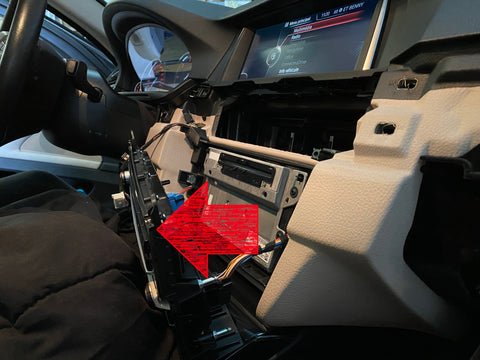

- Entfernen des Klimabedienfelds: Nachdem die Schrauben gelöst sind, können Sie das Klimabedienfeld zusammen mit den Steckverbindern vorsichtig herausnehmen.

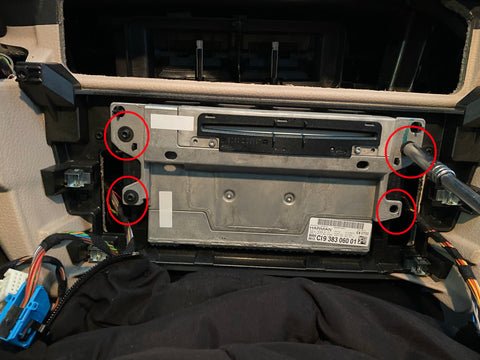

- Autoradio entfernen: Das Autoradio wird von vier Torx T20 Schrauben gehalten, die Sie lösen müssen, um das Gerät herauszunehmen.
Schritt 2: Ausbau des Bildschirms
Der Bildschirm des BMW ist ein zentrales Element, das ebenfalls ausgebaut werden muss, um die Installation abzuschließen.

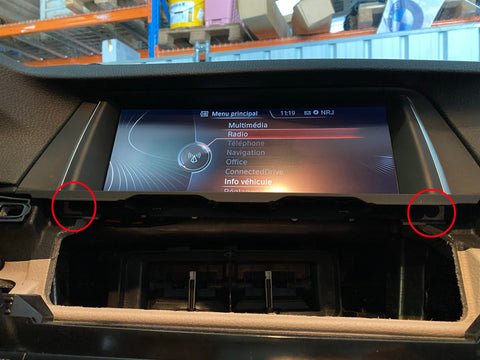

- Bildschirm entfernen: Der Bildschirm ist mit zwei Torx-Schrauben befestigt. Um den Bildschirm zu entfernen, müssen Sie diese Schrauben lösen und den Bildschirm vorsichtig nach oben herausziehen.

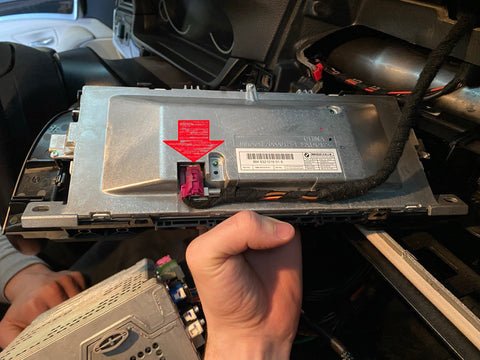

- Trennen des LVDS-Kabels: Sobald der Bildschirm entfernt ist, trennen Sie das LVDS-Kabel (Video) vom violetten Anschluss auf der Rückseite des Bildschirms.
Schritt 3: Anschluss der CarPlay-Komponenten
Nachdem das Autoradio und der Bildschirm ausgebaut wurden, können Sie mit dem Anschluss des CarPlay-Moduls beginnen.
- Anschluss des LVDS-Kabels: Stecken Sie den violetten Stecker des Bildschirms in den entsprechenden LVDS-Anschluss 2 des CarPlay-Moduls.

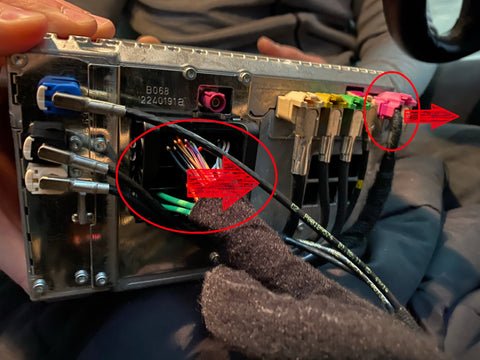

- Netzanschluss: Entfernen Sie den Netzstecker des Autoradios und den rosa Stecker (Video) und verbinden Sie sie mit dem LVDS 2-Anschluss.

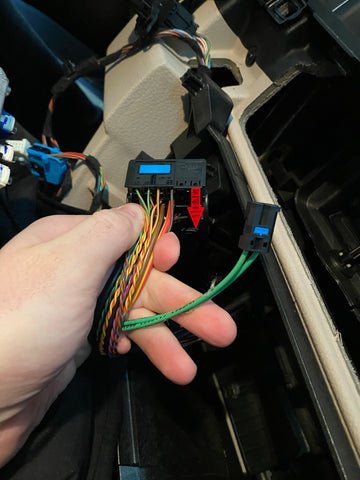

- Glasfaserkabel anschließen: Falls Ihr Fahrzeug über ein Glasfaserkabel verfügt, trennen Sie dieses vom Original-Netzstecker und stecken Sie es in den Netzstecker (Bypass) des CarPlay-Moduls.
- Abschließender Netzanschluss: Schließen Sie abschließend den Bypass-Netzstecker des Autoradios an.
Schritt 4: Test und Konfiguration
Nach Abschluss der Installation sollten Sie sicherstellen, dass alles ordnungsgemäß funktioniert.
- Testen Sie das System: Drücken Sie die BACK– oder MENU-Taste an Ihrem iDRIVE-Regler für etwa drei Sekunden. Das Menü erscheint, und Sie können zwischen Apple CarPlay, Android Auto oder Mirror Link wählen.
- CarPlay einrichten: Wählen Sie Apple CarPlay, um Ihr iPhone kabellos oder über USB zu verbinden und alle Funktionen, wie Navigation, Musik und Nachrichten, direkt auf dem Bildschirm Ihres BMW zu nutzen.
Hier haben wir Apple CarPlay auf einem BMW 6er Coupé F13 installiert und getestet. Wenn alles korrekt installiert wurde, sollten Sie sofort die neuen Funktionen nutzen können.
Diese Schritt-für-Schritt-Anleitung sollte Ihnen helfen, die Installation von Apple CarPlay in Ihrem BMW erfolgreich durchzuführen. Falls Sie das CarPlay-Modul für Ihren BMW benötigen, können Sie es HIER erwerben.
Mit diesen zusätzlichen Details und der bildlichen Unterstützung können Sie sicher sein, dass Ihre Installation reibungslos und erfolgreich verläuft. Wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren oder unsere anderen Anleitungen zu konsultieren.
