In dieser Anleitung zeigen wir Ihnen Schritt für Schritt, wie Sie Apple CarPlay in einem 2021 BMW 1er F40 mit EVO-System installieren.
Benötigte Materialien:
Ein T20-Torx-Schraubendreher
Installationszeit:
30–40 Minuten
Lieferumfang:
CarPlay-Modul und Verkabelung:
Carplay Android Auto Box für BMW 1 2 Serie F20 F21 F22 F23 F45 2011-2020 NBT EVO
WLAN-Antenne
2 LVDS-(Video-)Kabel
Stromkabel
Hilfskabel
USB-Kabel (nicht erforderlich bei drahtloser Nutzung)
Schritt 1: Demontage des Bildschirms

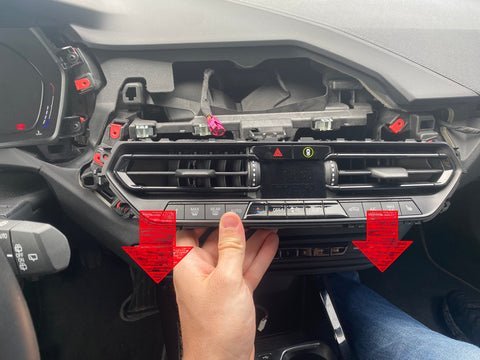

Plastikabdeckung entfernen:
Beginnen Sie damit, die Plastikabdeckung oberhalb des Bildschirms zu lösen. Verwenden Sie dazu einen Kunststoffhebel oder ein ähnliches Werkzeug, um Kratzer zu vermeiden.
Ziehen Sie die Abdeckung vorsichtig heraus und legen Sie sie beiseite. Es sind keine Anschlüsse an dieser Abdeckung vorhanden.
Schrauben des Bildschirms lösen:

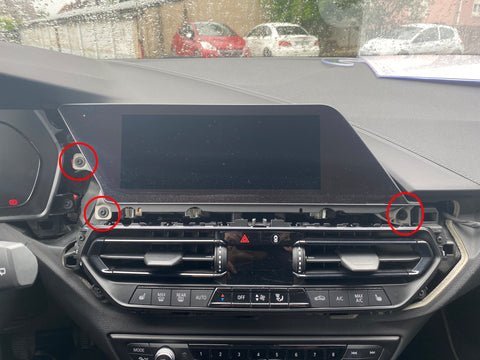

Der Originalbildschirm ist mit drei Schrauben befestigt. Verwenden Sie den T20-Torx-Schraubendreher, um diese Schrauben zu lösen.
Halten Sie den Bildschirm fest, während Sie die letzte Schraube lösen, um ein Herunterfallen zu verhindern.
Bildschirm entfernen:

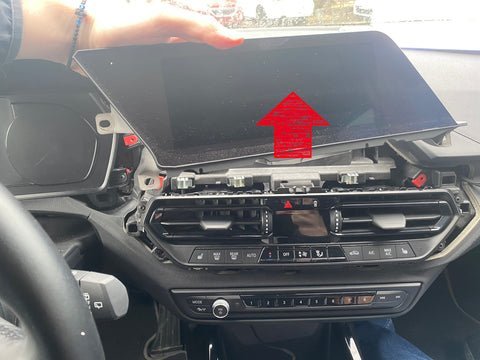

Nachdem die Schrauben entfernt wurden, können Sie den Bildschirm vorsichtig herausnehmen.

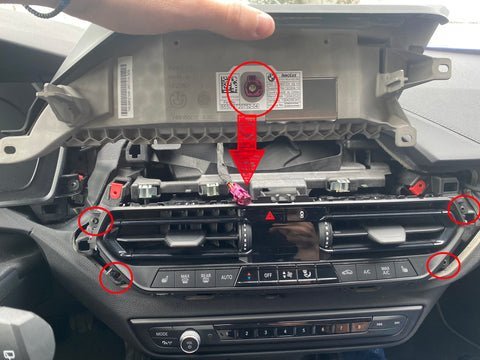

Ziehen Sie den LVDS-Stecker (Videobuchse) vom Display ab. Dieser Stecker überträgt das Videosignal zum Bildschirm.
Schritt 2: Demontage des Autoradios

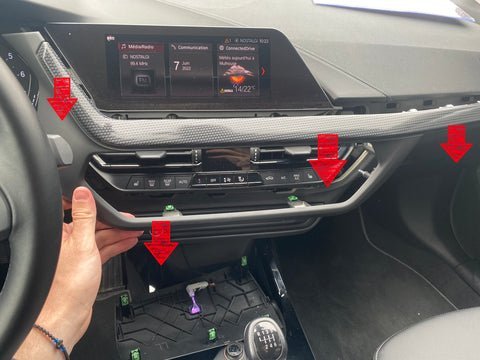

Lüftungsgitter entfernen:
Die Lüftungsgitter sind mit sechs Schrauben befestigt. Verwenden Sie den T20-Torx-Schraubendreher, um diese Schrauben zu lösen.
Nachdem die Schrauben entfernt wurden, ziehen Sie die Lüftungsgitter vorsichtig heraus. Seien Sie dabei vorsichtig, um keine Clips zu beschädigen.
Abdeckung des Autoradios entfernen:

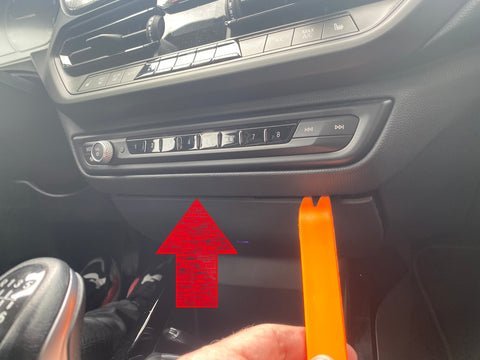

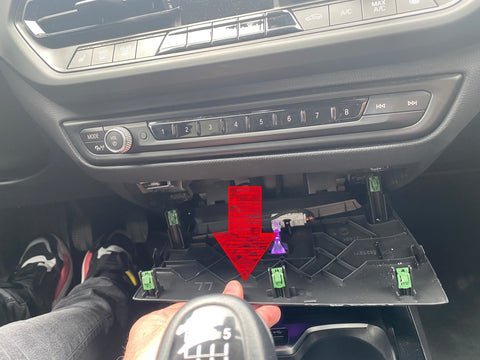

Die Abdeckung, die das Autoradio schützt, muss ebenfalls entfernt werden. Diese ist meist nur eingeklipst.

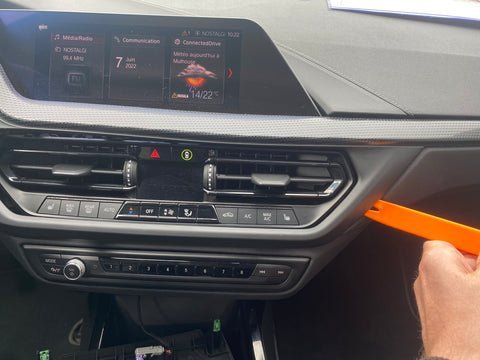

Verwenden Sie einen Kunststoffhebel, um die Abdeckung vorsichtig herauszuhebeln. Ziehen Sie die Abdeckung heraus und legen Sie sie beiseite.

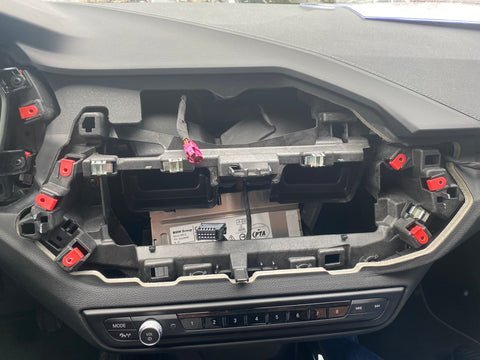

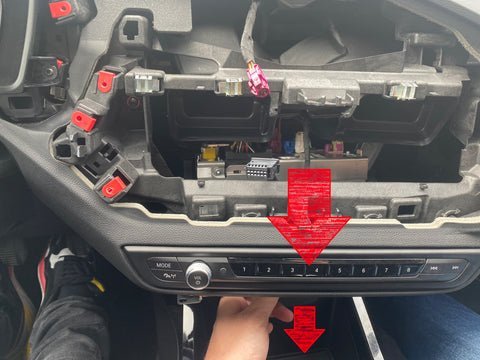

Autoradio herausnehmen:

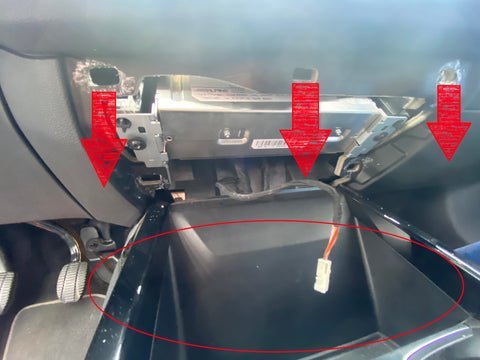

Das Autoradio ist mit zwei Schrauben befestigt. Lösen Sie diese Schrauben mit dem T20-Torx-Schraubendreher.

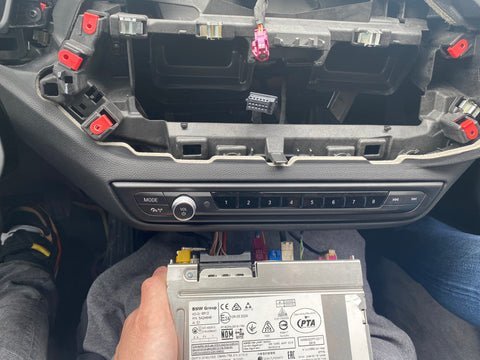

Ziehen Sie das Autoradio vorsichtig heraus. Es ist wichtig, auf die Kabelverbindungen zu achten, um keine Schäden zu verursachen.
Schritt 3: Verbindung herstellen
POWER-Buchse anschließen:

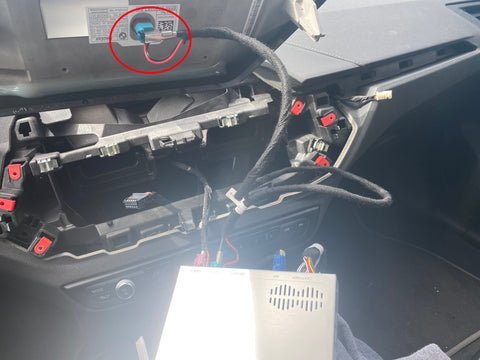

Verbinden Sie die POWER-Buchse des CarPlay-Moduls mit dem Original-Quadlock-Stecker des Fahrzeugs. Dies stellt eine Bypass-Verbindung her, die die Stromversorgung sicherstellt.
LVDS-Stecker anschließen:

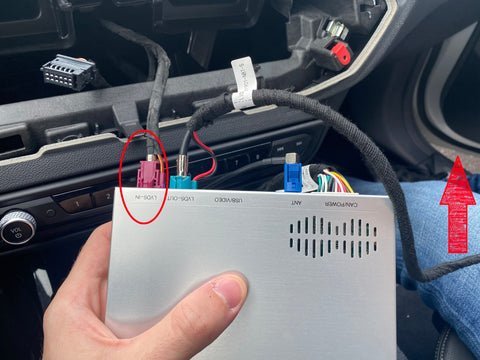

Der rosafarbene LVDS-Stecker, den Sie vom Originalbildschirm abgezogen haben, wird nun mit der entsprechenden Buchse des CarPlay-Moduls verbunden.
Anschließend stecken Sie die blaue LVDS-Buchse des CarPlay-Moduls direkt auf den Bildschirm. Diese Buchse ersetzt die ursprüngliche rosa Buchse.
Weitere Verbindungen herstellen:
Verbinden Sie die WLAN-Antenne mit dem CarPlay-Modul.
Schließen Sie die beiden LVDS-(Video-)Kabel an, um die Bildübertragung sicherzustellen.
Verbinden Sie das Stromkabel sowie das Hilfskabel gemäß den Anweisungen des Herstellers.
Schritt 4: Testen

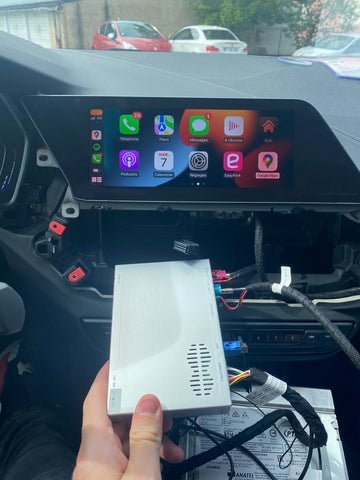

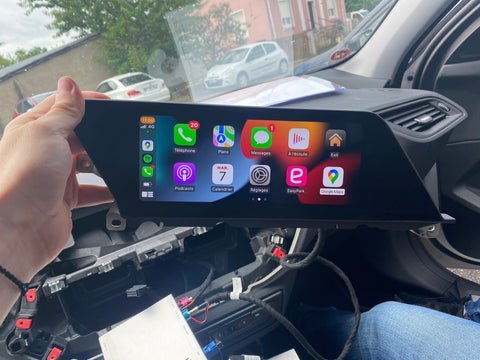

CarPlay-Funktion testen:
Bevor Sie alle Komponenten wieder einbauen, testen Sie die CarPlay-Funktion. Drücken Sie die MENU-Taste auf Ihrem iDRIVE-Lenkrad für etwa drei Sekunden.
Das Menü erscheint auf dem Bildschirm. Wählen Sie aus, welche Funktion Sie verwenden möchten: Apple CarPlay, Android Auto oder Mirror Link.
System überprüfen:
Stellen Sie sicher, dass alle Verbindungen ordnungsgemäß funktionieren und das Bild klar und stabil ist.
Testen Sie die Audioübertragung sowie die Steuerung über das Lenkrad.
Abschließende Montage:
Nachdem Sie sichergestellt haben, dass alles einwandfrei funktioniert, verstauen Sie das CarPlay-Modul unter der Lüftung oder im Handschuhfach.
Setzen Sie das Autoradio wieder ein und befestigen Sie es mit den zwei Schrauben.
Bringen Sie die Abdeckung und die Lüftungsgitter wieder an ihren Platz und befestigen Sie diese mit den Schrauben.
Setzen Sie den Originalbildschirm wieder ein und befestigen Sie ihn mit den drei Schrauben.
Bringen Sie die Plastikabdeckung wieder an und stellen Sie sicher, dass sie fest sitzt.
Schlusswort
Diese detaillierte Anleitung soll Ihnen helfen, CarPlay in Ihrem BMW 1er F40 mit EVO-System problemlos zu installieren. Sollten Sie weitere Fragen haben oder Unterstützung benötigen, besuchen Sie bitte unsere Website.
